EVBMA7518S48V評価ボードのスタート・ガイド

最終更新日時： Aug 4, 2026 new サポート EVBMA7518S48V

このドキュメントの内容

1
パッケージの内容
2
ハードウェアについて
3
接続
4
ビルドとロード

設計・リソース

お客様の EVBMA7518S48V

このドキュメントの内容

1. パッケージの内容

NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路 (IC) およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリー寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、より優れたパフォーマンスを実現します。

1.1 キットの内容

EVBMA7518S48Vキットには以下のものが含まれています。

EVBMA7518S48Vリファレンス・デザイン・ボード
セル・シミュレーション・ボード付きのバッテリー・シミュレーション・ケーブル x 1：バッテリー・セル・コントローラ (BCC) への電源供給用（各セルを直列抵抗でシミュレート）
通信ケーブル x 1：コントローラ・エリア・ネットワーク (CAN) 通信および外部チャージャ・モニタのサポート用
USB Type-Cケーブル x 1：コントローラPCとの通信用

完了としてマーク：1.1 キットの内容

1.2 追加ハードウェア

デバイスの評価に追加のハードウェアは必要ありません。ただし、このキットの作業をする際は、キットの内容物のほかに以下のハードウェアを使用すると役立ちます。

500 mA対応の48 V直流 (VDC) 電源または4～18セルのバッテリー・パック
USB Multilink FXデバッグ・プローブ

完了としてマーク：1.2 追加ハードウェア

1.3 最小システム要件

このEVBを使用する際は、次のいずれかのオペレーティング・システムを搭載したWindows PCワークステーションが必要です。

32ビット版または64ビット版のWindows 11/10/8/7、Windows XP、またはWindows Vista

完了としてマーク：1.3 最小システム要件

次へハードウェアについて

ハードウェアの入手

2.1 ボードの特長

48 Vバッテリー・マネジメント・システム (BMS) アーキテクチャ
ボードあたり1つのBMA7518デバイス
BMA7518は最大18個のバッテリー・セルの電圧を高精度で測定可能
BMA7518は10チャネルの温度検知を搭載
BMA7518とマイクロコントローラ (MCU) 間のシリアル・ペリフェラル・インターフェース (SPI) 通信
最大300 mAのセル・バランシング電流
48 Vシステムベーシス・チップ (SBC) (FS27) およびMCU (S32K312) を実装
2チャネル金属酸化物半導体電界効果トランジスタ (MOSFET) ドライバによる、ASIL C以上の過電流 (OC) 保護
上位コントローラまたはグラフィカル・ユーザー・インターフェース (GUI) との通信用の2チャネル・コントローラ・エリア・ネットワーク (CAN) インターフェース
GUIとの通信用の外部汎用非同期送受信回路 (UART) インターフェース x 1
JTAG (Joint Test Action Group) デバッグ・インターフェース
高い電磁環境適合性 (EMC) 性能

完了としてマーク：2.1 ボードの特長

2.2 ボードの説明

このボードには、S32K312 MCUによって制御される1つのBMA7518デバイスが搭載されています。BMA7518は、4～18セルのリチウムイオン電池を測定します。BMA7518は、非絶縁型SPIを介してMCUと通信します。SBC (FS27) は、48 V直流 (VDC) 電源からの電力をMCUに供給します。この設計では、充電と放電を制御するためにMOSFETドライバを統合しています。冗長電流測定チャネルは、タイムリーなOC保護を提供し、機能安全レベルを向上させます。評価ボードのレイアウトについては、以下の図を参照してください。

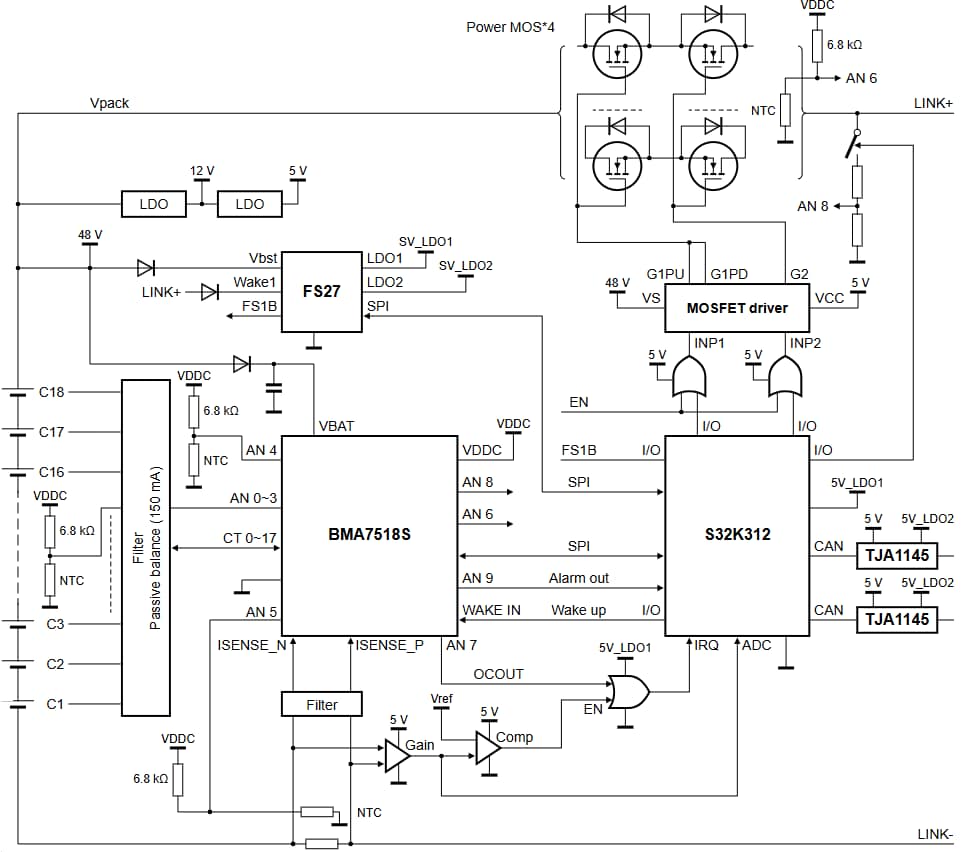

GS-EVBMA7518S48V-IMG1 - Board Description - EVBMA7518S48V Block Diagram

図1. EVBMA7518S48Vのブロック図

完了としてマーク：2.2 ボードの説明

2.3 ボードのコンポーネント

図2にボード上の重要なコンポーネントを示し、表1にこれらのコンポーネントの詳細を示します。

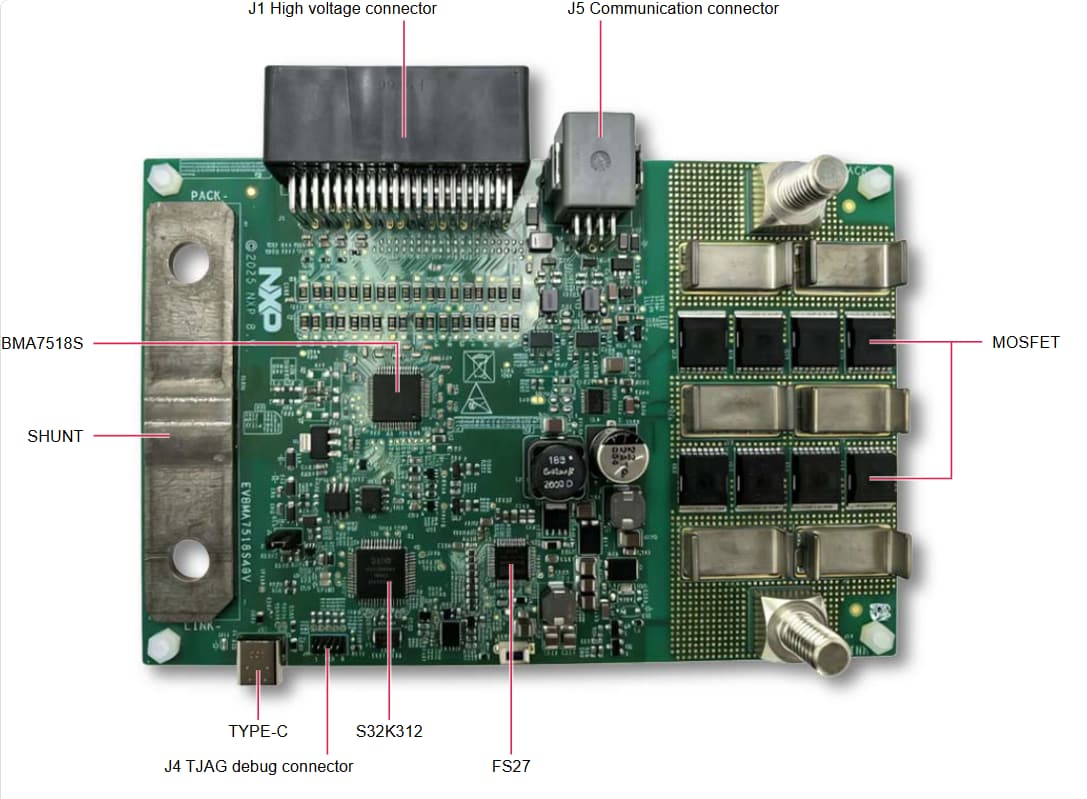

GS-EVBMA7518S48V-IMG2 - Board Description - Devices and Connectors

図2. デバイスとコネクタ

番号	デバイス	説明
1	BMA7518SAIAE	18チャネル・リチウムイオンBCC IC、SPI通信および電流測定チャネル
2	FS27	48 Vで動作するSBCおよびMCU用電源
3	S32K312	32ビットMCU

表1. 評価ボードの主なコンポーネントの位置

完了としてマーク：2.3 ボードのコンポーネント

2.4 コネクタ

ピン	名称	説明
1	NC	無接続
2	NC	無接続
3	NC	無接続
4	NC	無接続
5	NTC3	温度検知用に外部NTC（負の温度係数）サーミスタに接続
6	NTC2	温度検知用に外部NTCサーミスタに接続
7	NTC1	温度検知用に外部NTCサーミスタに接続
8	NTC0	温度検知用に外部NTCサーミスタに接続
9	GND	BCCのグランド
10	C1P	セル1電圧検知ポイント
11	C3P	セル3電圧検知ポイント
12	C5P	セル5電圧検知ポイント
13	C6Pb	セル6電圧検知ポイントb
14	C8P	セル8電圧検知ポイント
15	C10P	セル10電圧検知ポイント
16	C12Pa	セル12電圧検知ポイントb
17	C13P	セル13電圧検知ポイント
18	C15P	セル15電圧検知ポイント
19	C17P	セル17電圧検知ポイント
20	VBAT_48 V	BCC用電源
21	NC	無接続
22	NC	無接続
23	NC	無接続
24	GND	NTCサーミスタのグランド
25	GND	NTCサーミスタのグランド
26	GND	NTCサーミスタのグランド
27	GND	NTCサーミスタのグランド
28	GND	NTCサーミスタのグランド
29	GND	NTCサーミスタのグランド
30	C0M	セル0電圧検知ポイント
31	C2P	セル2電圧検知ポイント
32	C4P	セル4電圧検知ポイント
33	C6Pa	セル6電圧検知ポイントa
34	C7P	セル7電圧検知ポイント
35	C9P	セル9電圧検知ポイント
36	C11P	セル11電圧検知ポイント
37	C12Pb	セル12電圧検知ポイントb
38	C14P	セル14電圧検知ポイント
39	C16P	セル16電圧検知ポイント
40	C18P	セル18電圧検知ポイント

表2. J1高電圧コネクタの説明

ピン	名称	説明
1	VCC	JTAGデバッグ・ツール用電源
2	JTAG_TMS	JTAGモードの選択
3	GND	グランド
4	JTAG_TCK	JTAGクロック
5	GND	グランド
6	JTAG_TDO	JTAGデータ出力
7	NC	無接続
8	JTAG_TDI	JTAGデータ入力
9	GND detect	グランド検出
10	JTAG_nRSTB	JTAGリセット

表3. J4 JTAGデバッグ・コネクタの説明 3. J4 JTAGデバッグ・コネクタの説明。

ピン	名称	説明
1	CAN1_H	CAN1バス・プラス側
2	CAN2_H	CAN2バス・プラス側
3	GND	グランド
4	NC	無接続
5	CAN1_L	CAN1バス・マイナス
6	CAN2_L	CAN2バス・マイナス
7	GND	グランド
8	CHARGW_MON	チャージャ・モニタ

表4. J5通信用コネクタの説明 4. J5通信用コネクタの説明。

完了としてマーク：2.4 コネクタ

前へパッケージの内容

次へ接続

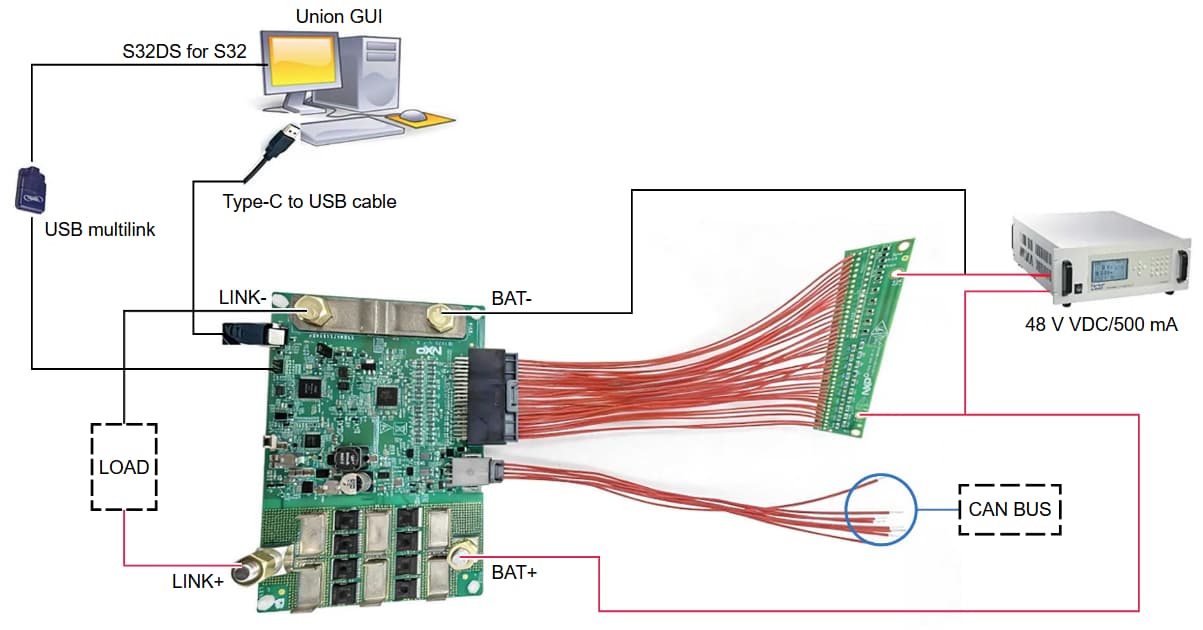

3. 接続

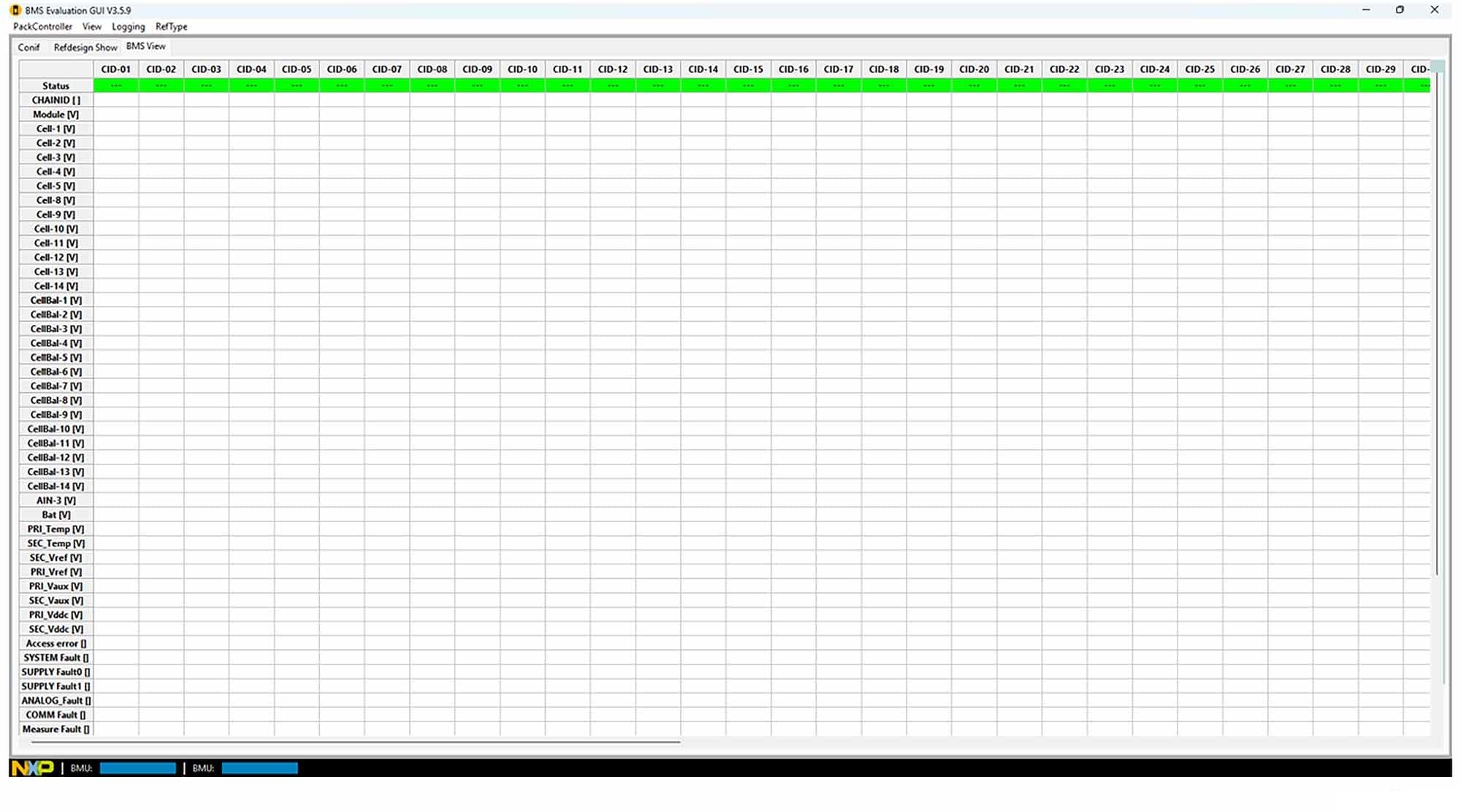

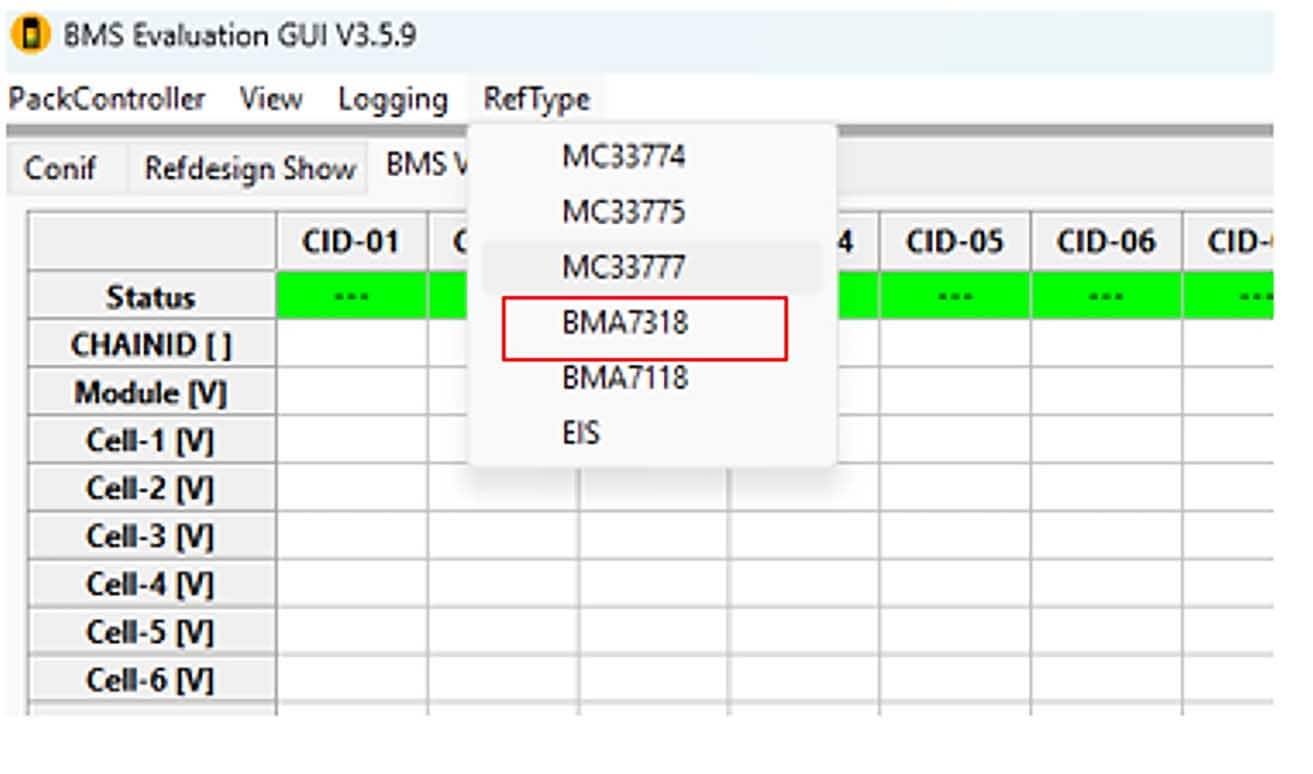

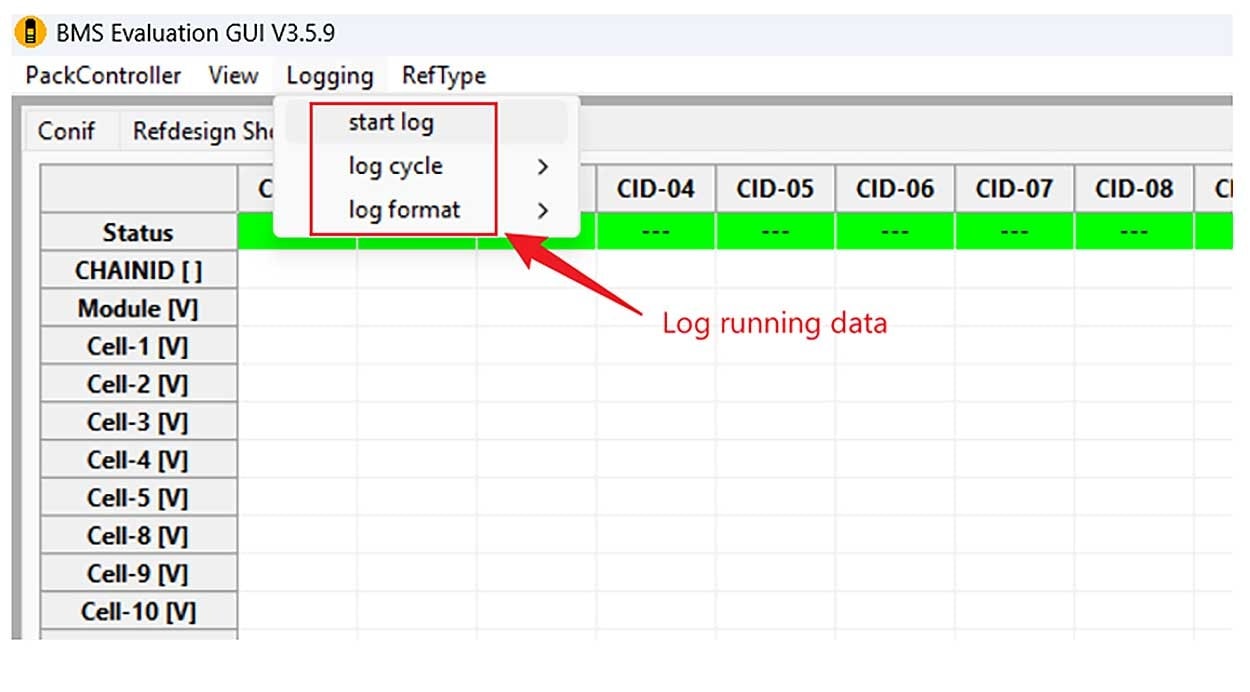

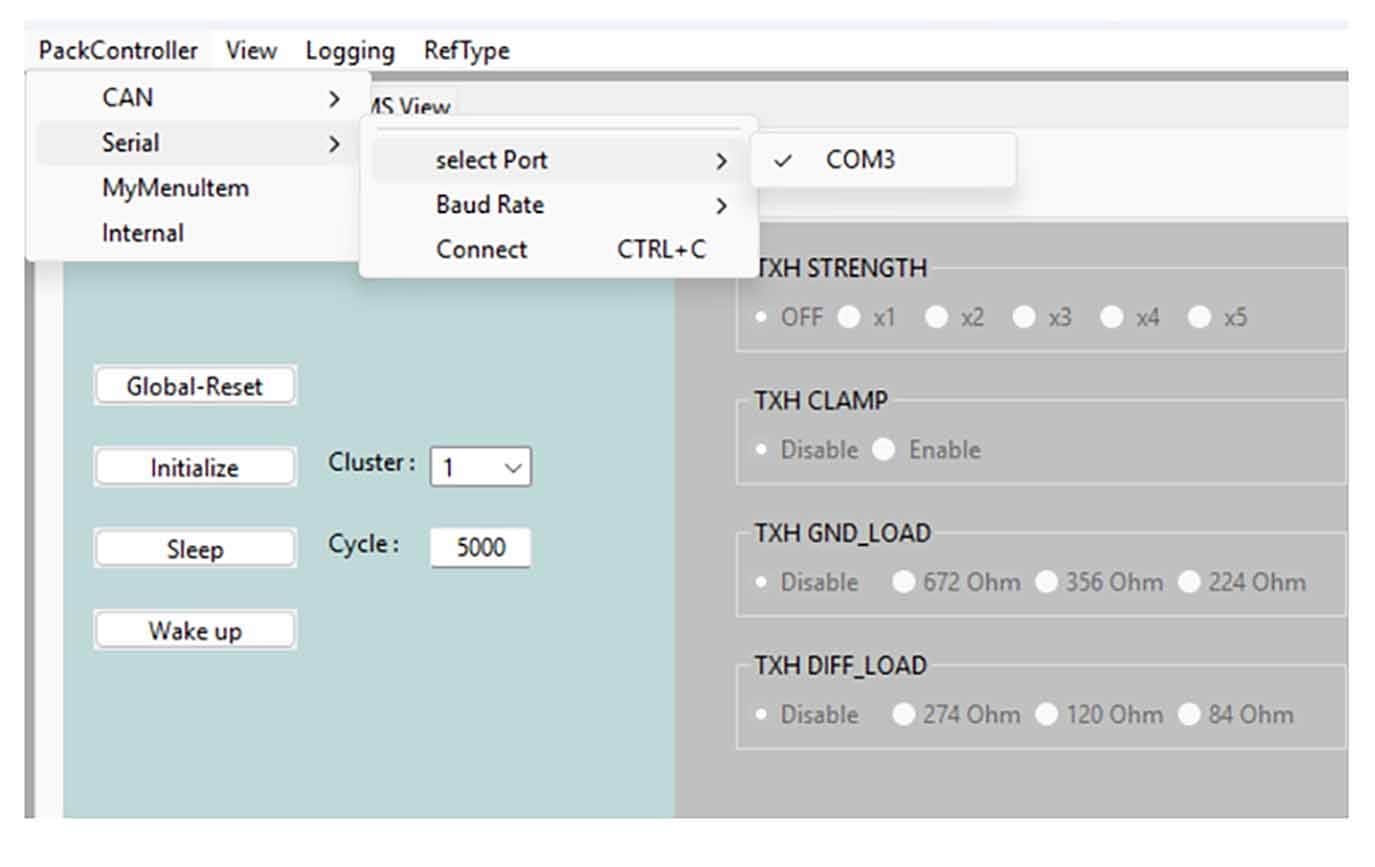

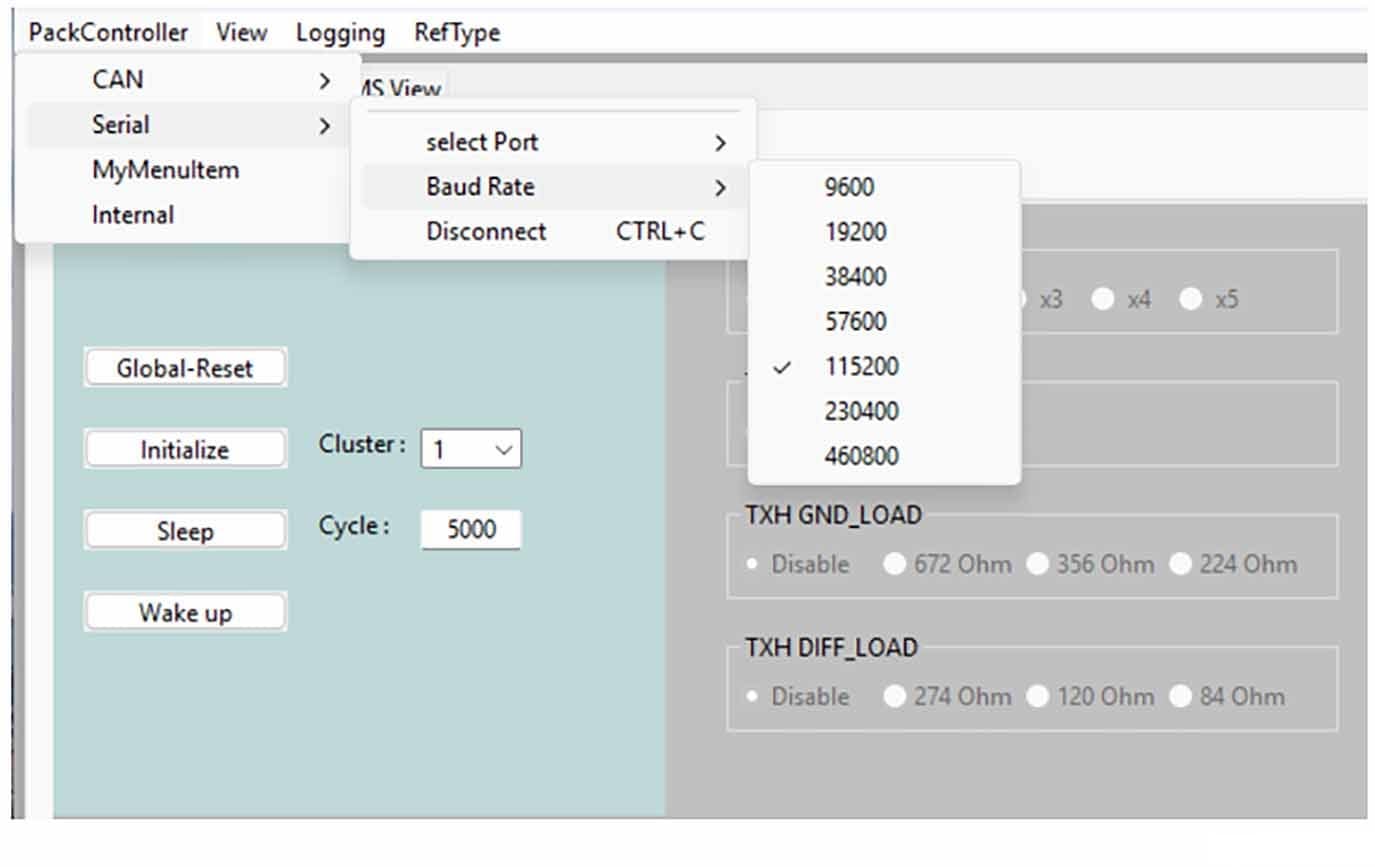

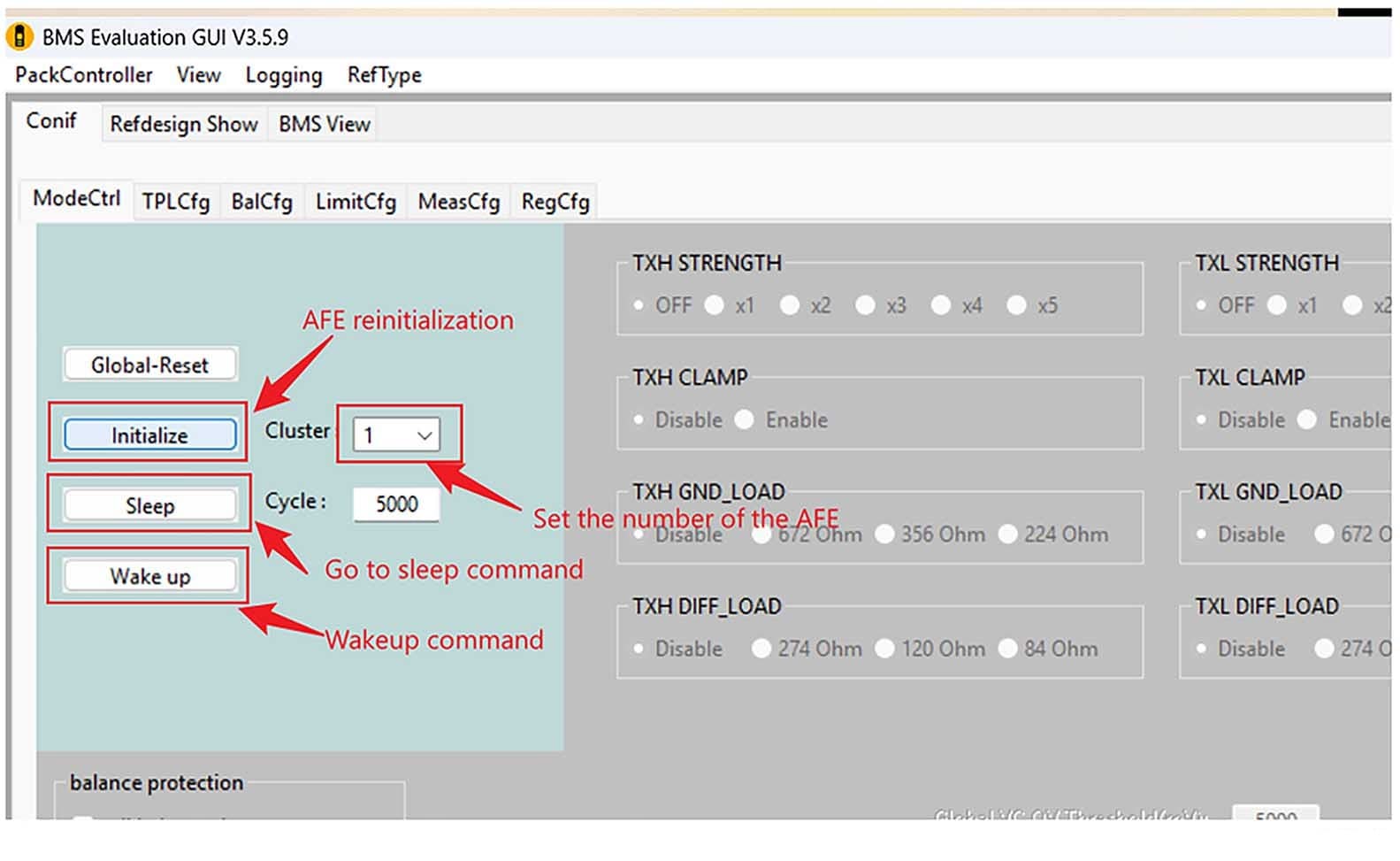

Union GUIは、シンプルなユース・ケースを開発、実行、およびテストすることを目的としています。さまざまなアナログ・フロントエンド (AFE) のアプリケーションおよびテストと互換性があります。ソフトウェア・エンジニアは、このGUIを使用することで、ハードウェアの機能もテストすることができます。Union GUIは、汎用非同期送受信回路 (UART) の通信ポートを介したBMA7318のデバッグもサポートしています。Union GUIを使用する前に、ハードウェアがセットアップされ、すぐに動作可能であることを確認してください。
