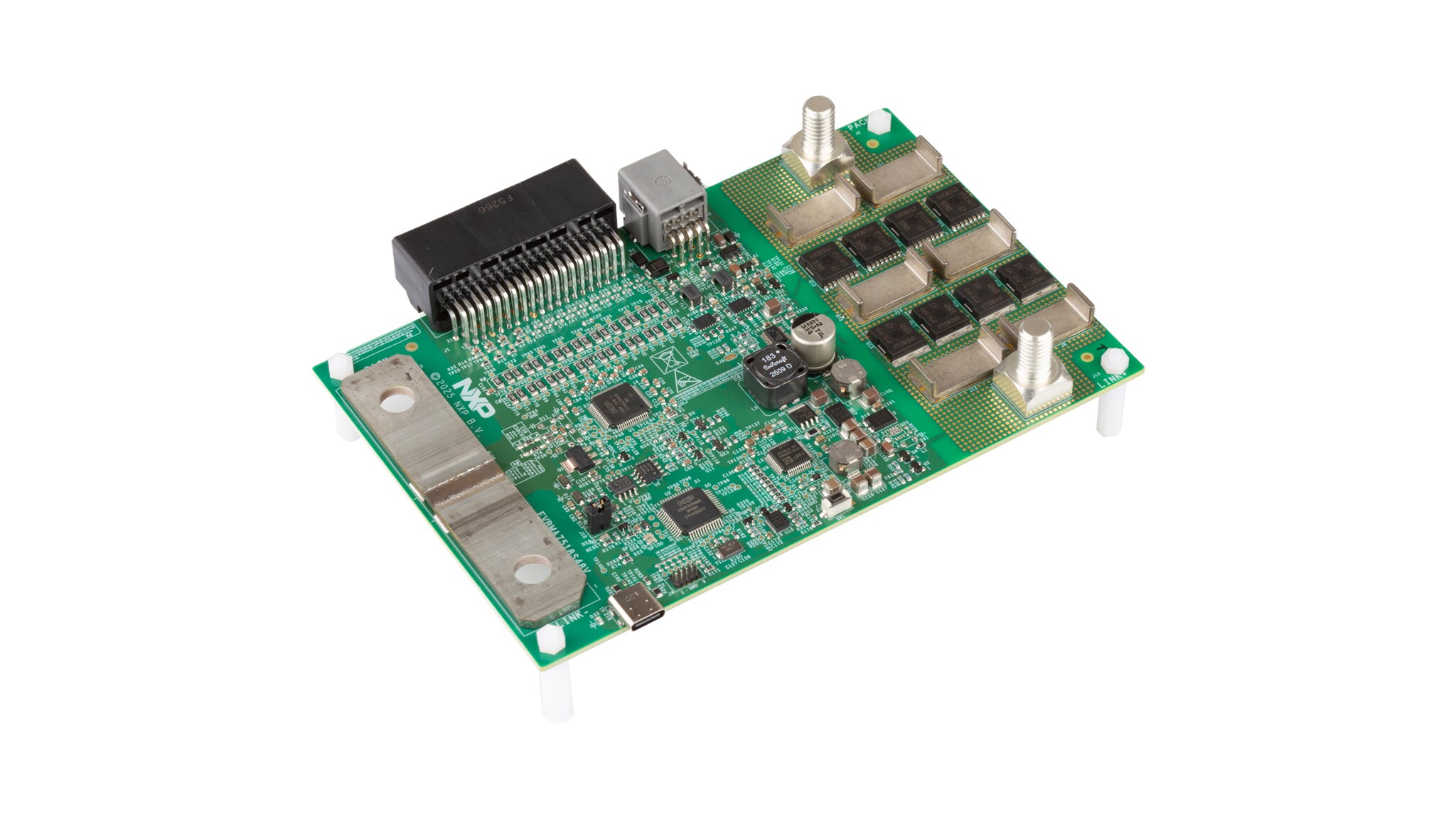

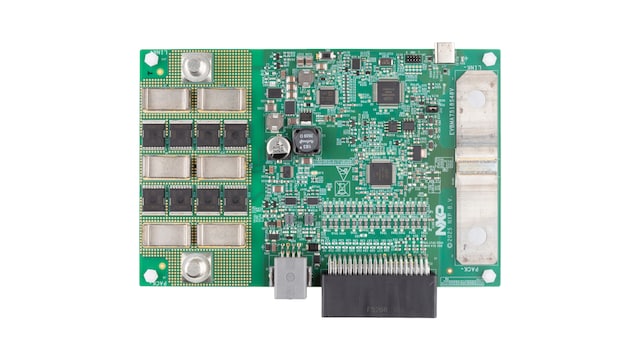

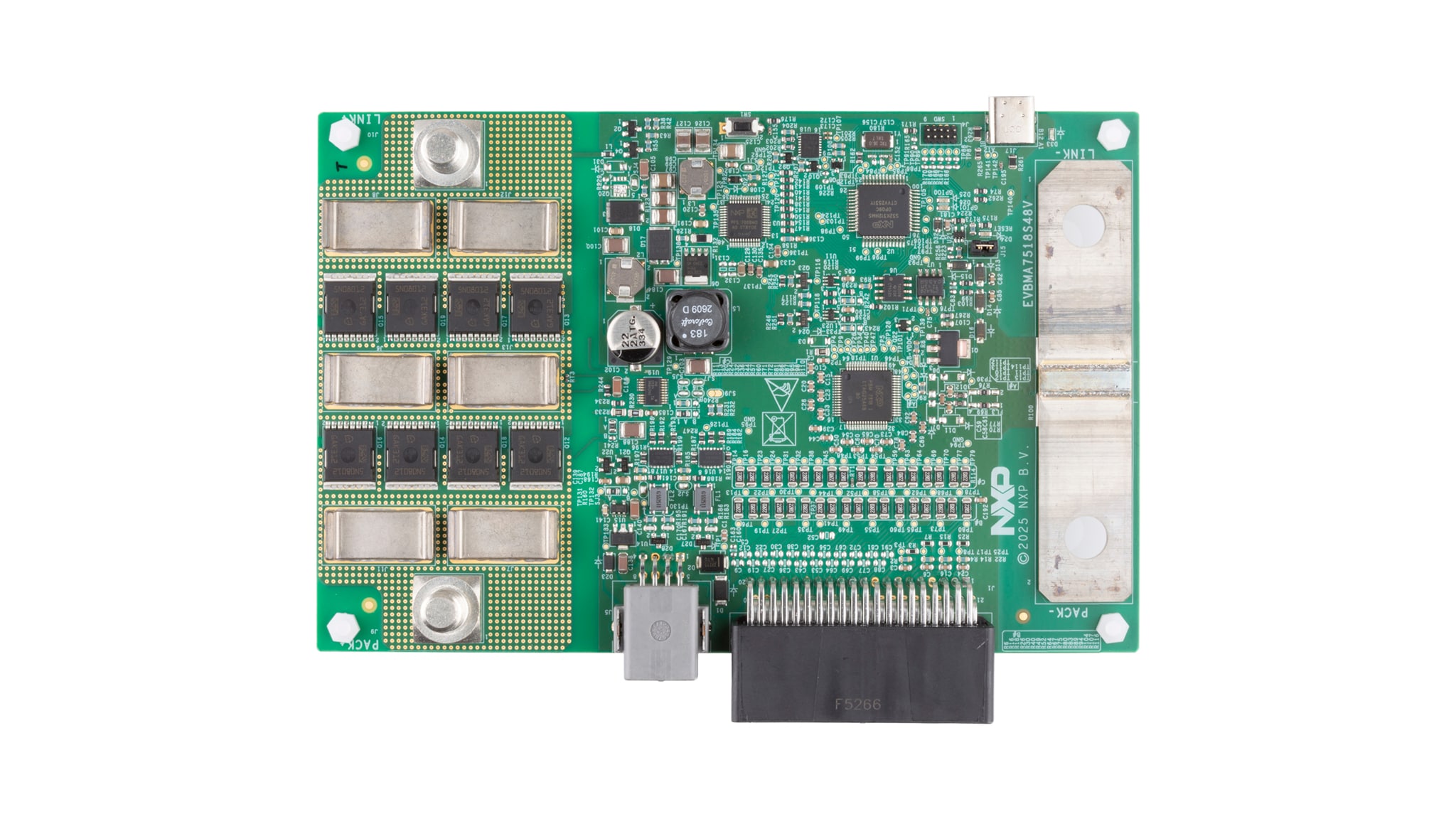

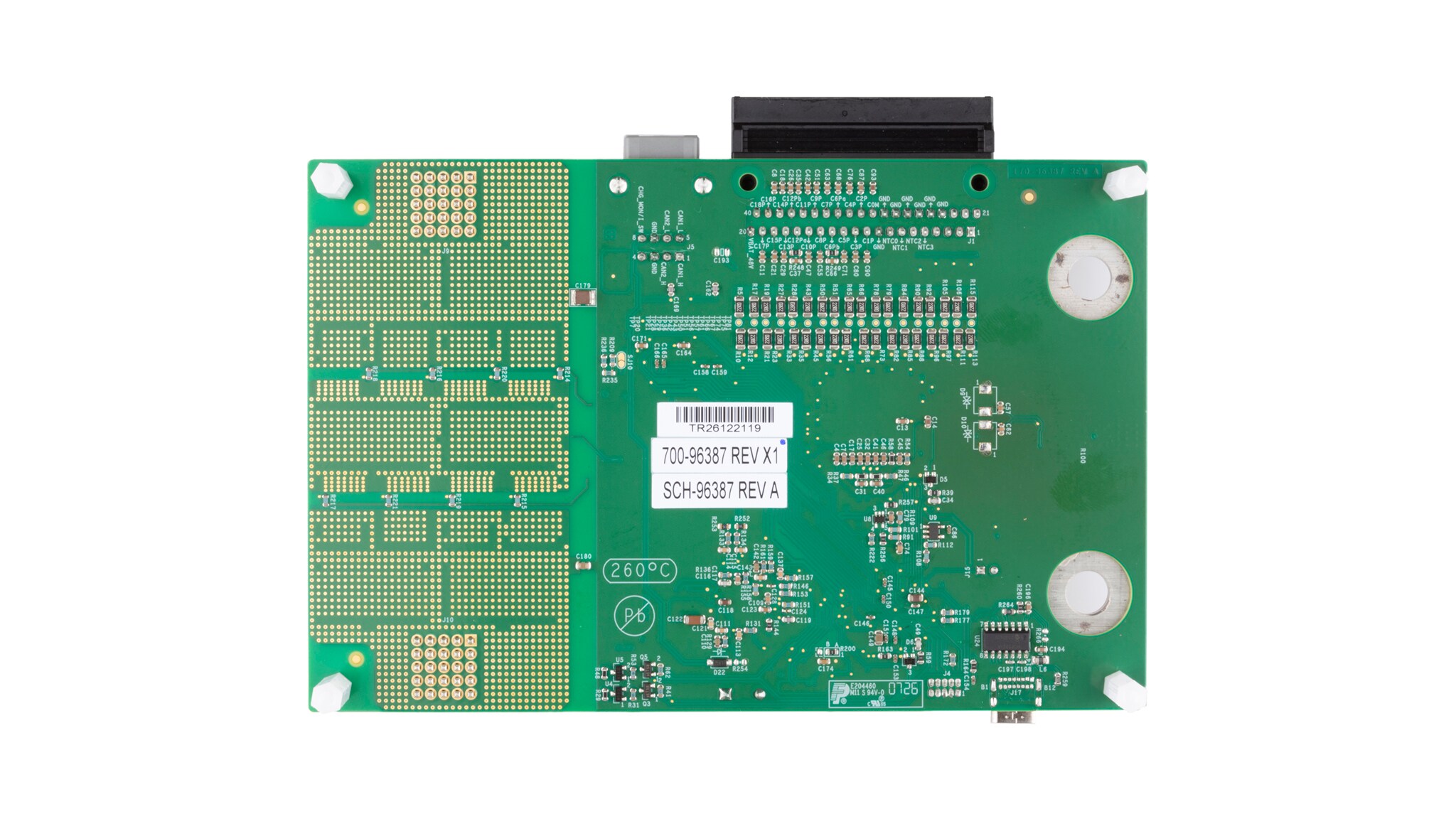

BMx7318 48 V BMS評価ボード

EVBMA7518S48V

画像をクリックすると拡大します。

EVBMA7518S48Vは、車載および産業用アプリケーション向けの包括的な48 Vバッテリー・マネジメント・システム (BMS) ソリューションを提供します。このボードには、S32K312マイクロコントローラ (MCU) で制御される1個のBMA7518デバイスが組み込まれています。BMA7518は、4～18セルのリチウムイオン電池の測定に対応しています。

BMA7518は、非絶縁型シリアル・ペリフェラル・インターフェース (SPI) を介してMCUと通信します。一方で、オフボード通信では、トランス絶縁を備えたトランス物理層 (TPL) を使用します。MCUは、48 Vの直流 (VDC) 電源から直接電力が供給されるFS27システムベーシス・チップ (SBC) によって給電されます。

ボードには、充電/放電制御用のMOSFETドライバも搭載されているほか、タイムリーな過電流 (OC) 保護のための冗長電流測定チャネルも備えており、これにより全体的な機能安全性能が向上しています。

ブロック図

EVBMA7518S48V

BMx7318 Evaluation Board for 48 V BMS Application
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

  • FS27: ASIL D対応12 V/24 V/48 Vセーフティ・システムベーシス・チップ

バッテリー・マネジメント

バッテリー・セルコントローラ

  • BMA7318-BMI7318-BMA7518: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC

特長

コア機能

  • 48 V BMSアーキテクチャ
  • 以下の機能を備えたBMA7518をボードあたり1つ搭載：
    • 最大18個のバッテリー・セルの電圧を高精度で測定
    • 10チャネルの温度検知をサポート
  • 最大300 mAのセル・バランシング電流
  • 48 V SBC (FS27) とMCU (S32K312) を実装
  • 2チャネルMOSFETドライバによるASIL C以上のOC保護

コネクティビティ

  • BMA7518とMCU間のSPI通信
  • コントローラまたはグラフィカル・ユーザー・インターフェース (GUI) との通信用の2チャネル・コントローラ・エリア・ネットワーク (CAN) インターフェース
  • GUIとの通信用の外部汎用非同期送受信回路 (UART) インターフェース x 1
