MPC5744P 三相PMSM開発キット

MTRCKTSPS5744P

画像にカーソルを合わせると拡大表示されます。

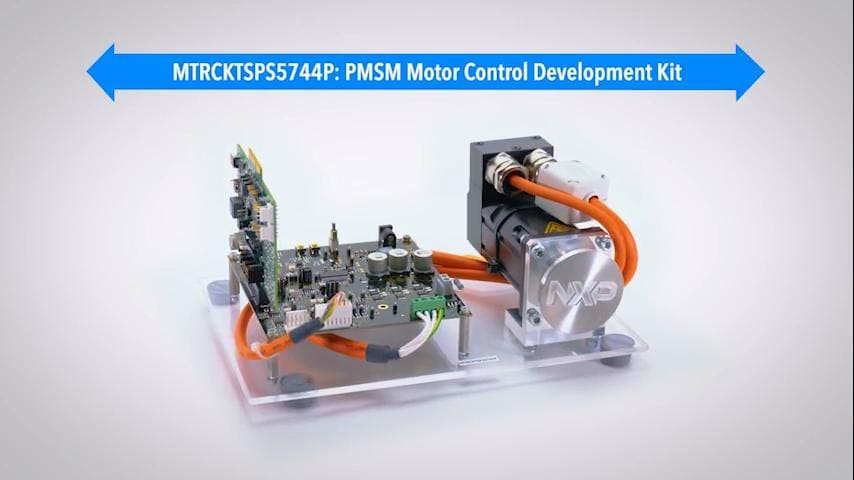

NXPのMTRCKTSPS5744Pモータ制御開発キットは、パワー・ステアリングや電動パワートレインなど1つのPMSMモータを必要とするアプリケーションに最適です。

  • 設計プロセスの初期段階でのモータ制御アプリケーションのラピッド・プロトタイピングと評価を可能にするように設計
  • NXPの32ビットMPC5744P MCUベースのコントローラ・ボードと三相低電圧パワー・ステージ・ボードを搭載
  • PMSMモータ制御アプリケーションの完全なリファレンス実装を実現するアプリケーション・ソフトウェアが付属し、車載用演算処理/モータ制御ライブラリ・セットを利用可能

製品詳細

セクションを選択:

対応製品

インターフェース

シングルチャネルおよびマルチチャネルLINトランシーバ

  • MC33905: SBC Gen2 with High-Speed CAN and LIN

パワーマネージメント

プリドライバ

  • MC33937: 3-Phase Field Effect Transistor Pre-Driver

プロセッサ＆マイクロコントローラ

超信頼性の高いMPC57xx MCU

  • MPC574xP: Ultra-Reliable MPC574xP MCU for Automotive and Industrial Safety Applications

特長

機能

  • DCバス過電圧/過電流/低電圧/ストール故障検知

コネクタ

  • JTAGおよびNEXUSデバッグ・コネクタ

パワー

  • レゾルバ・ポジション・センサ付き低電圧PMSMモータをサポート

ソフトウェアの活用

  • Power Architecture®用のS32 Design Studioで作成されたANSI-Cベースのサンプル・ソフトウェア
  • FreeMASTERによる可視化/構成をサポート
  • MCATツール1.1（ソフトウェアパッケージの一部）

購入オプション

MTRCKTSPS5744P-Image

クリックして展開

  • MTRCKTSPS5744P

  • MPC5744P Development Kit for 3-phase PMSM.

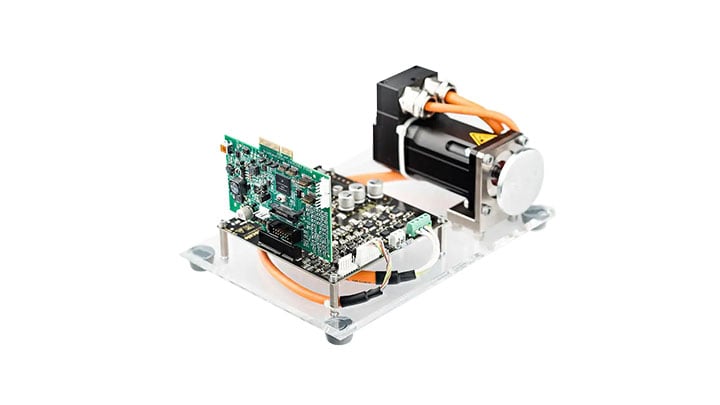

  • キットの内容：

    • MPC5744Pコントローラ・ボード
    • SMARTMOSプリドライバ・ベースのMC33937Aパワー・ステージ
    • 三相PMSM低電圧モータ
    • AC/DC 24 Vユニバーサル電源キット
    • USBケーブル
  • JP¥255,832
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する
