FRDM33772CSPEVB
-
Evaluation Board for MC33772C with SPI Communication.
Kit Contains
- Assembled and tested evaluation board/module in anti-static bag
- Quick Start Guide
Related Hardware
クイック・リファレンス ボードタイプ.
- アナログ・ツールボックス
- FRDM33772CSPEVB
Evaluation Board for MC33772C with SPI Communication

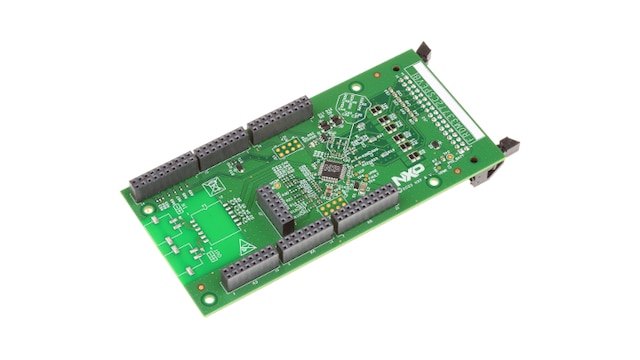

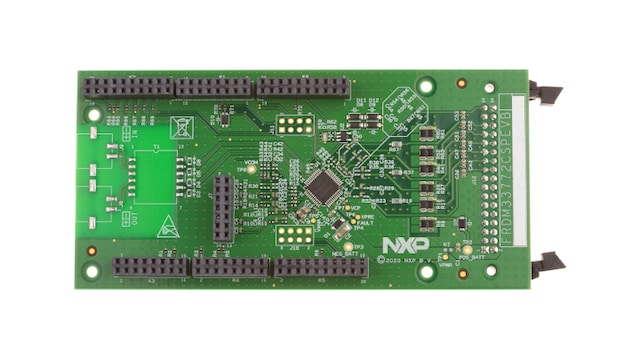

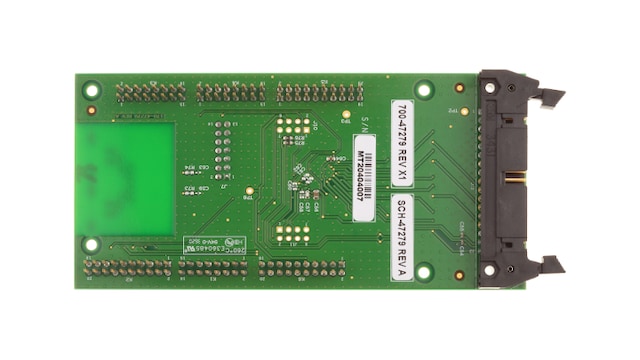

The FRDM33772CSPEVB evaluation board (EVB) features the MC33772C, a 6-channel battery cell controller for automotive and industrial Li-ion battery applications. It supports cell voltage measurement, passive cell balancing and GPIOs.
The kit is designed to support customer development and evaluation. The device can be connected to NXP 6-cell battery emulator or a customer Li-ion battery module with 3-6 cells in series. The battery cell information is transferred to the microcontroller unit (MCU) through an SPI interface.
製品詳細
対応製品
パワーマネージメント
バッテリー・セルコントローラ
- MC33772C: 6-Channel Li-Ion Battery Cell Controller IC
Features
Connectivity
- SPI communication
- 34 pin connector for 6 cell battery connections and current sensing
- 2 offboard temperature sensing inputs and 2 voltage measurement inputs
LED Indicator
- VCOM status
MC33772C
- 6 cell voltage measurements
- 100 mA cell balancing
- 1 onboard temperature sensors
- Diagnostic functions
購入オプション
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
2 ソフトウェア・ファイル
-
使用例とクイック・スタート・ソフトウェア
BCC SW Driver Package for MC33771C and MC33772C(Lite Version)
-
ミドルウェア
MC33771C/MC33772C (Battery Cell Controller) Evaluation GUI
