KIT33772CTPLEVB
アクティブ -

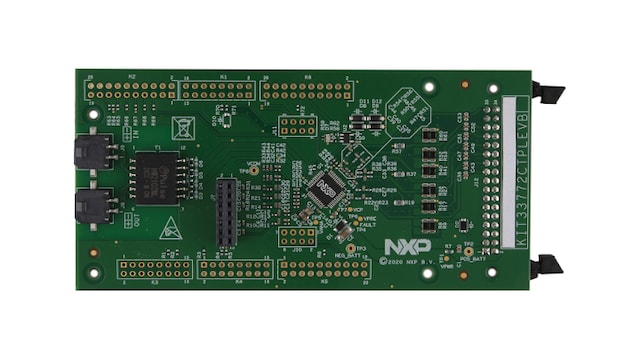

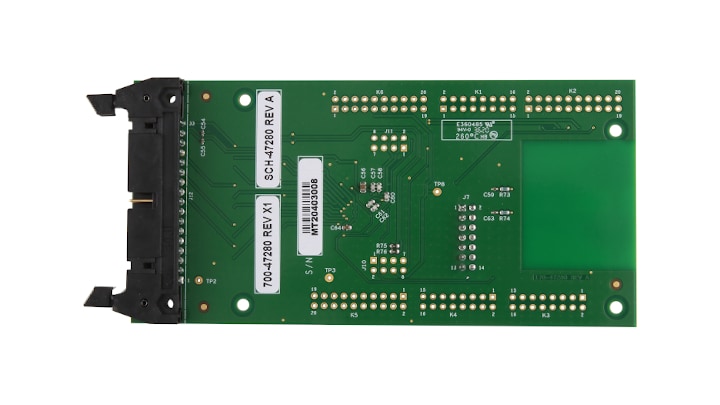

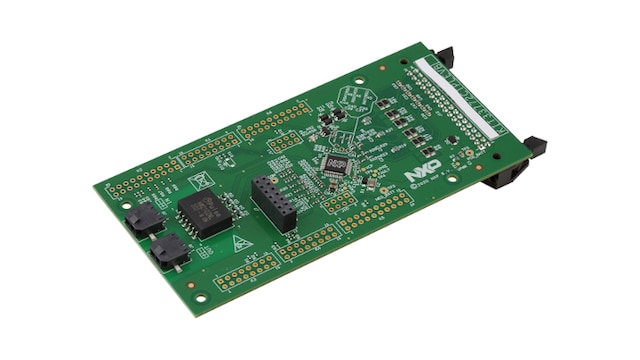

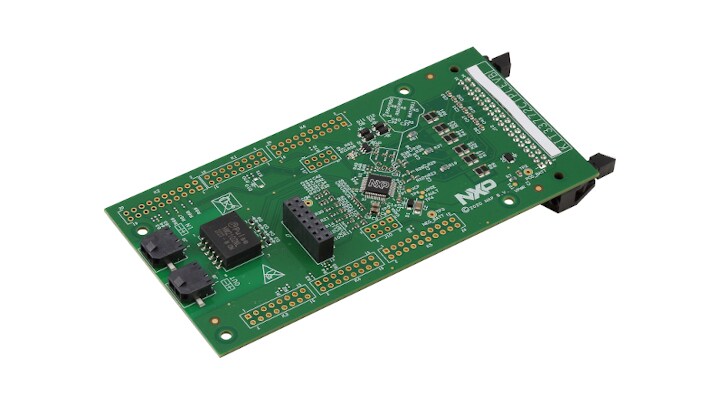

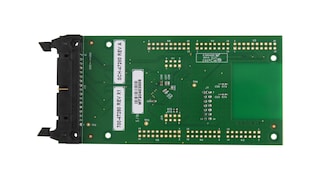

Evaluation Board for MC33772C with Isolated Daisy Chain Communication.
Kit contains
- Assembled and tested evaluation board/module in anti-static bag
- Quick Start Guide
- 20cm TPL bus cable
コンパクトリスト
Evaluation Board for MC33772C with Isolated Daisy Chain Communication
The KIT33772CTPLEVB evaluation board (EVB) features the MC33772C, a 6-channel battery cell controller for automotive and industrial Li-ion battery applications. It supports cell voltage measurement, passive cell balancing and GPIOs.
The kit is designed to support customer development and evaluation. The device can be connected to NXP 6-cell battery emulator or a customer Li-ion battery module with 3-6 cells in series. Up to 63 KIT33772CTPLEVB can be connected within a daisy chain. The battery cell information is transferred to the microcontroller unit (MCU) through an isolated differential communication bus using FRDMDUAL33664EVB.
製品詳細
対応製品
パワーマネージメント
バッテリー・セルコントローラ
- MC33772C: 6チャネルのリチウムイオン・バッテリー・セル・コントローラIC
Features
Connectivity
- Isolated daisy chain communication (transformer)
- 34 pin connector for 6 cell battery connections and current sensing
- 3 offboard temperature sensing inputs and 2 voltage measurement inputs
LED Indicator
- VCOM status
MC33772C
- 6 cell voltage measurements
- 100 mA cell balancing
- 2 onboard temperature sensors
- Diagnostic functions
購入オプション
-
BATT-TPLCABLE20
アクティブ -
Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.
-
BATT-TPLCABLE50
アクティブ -
Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
2 ドキュメント
ドキュメント (1)
ユーザ・ガイド (1)
-
Getting Started with the KIT33772CTPLEVB Evaluation Board[GS-KIT33772CTPLEVB]はじめに
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
2 設計・ファイル
-
プリント基板と回路図
KIT33772CTPLEVB Design Files
-
プリント基板と回路図
KIT33772CTPLEVB Schematics
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
2 ソフトウェア・ファイル
-
使用例とクイック・スタート・ソフトウェア
BCC SW Driver Package for MC33771C and MC33772C(Lite Version)
-
ミドルウェア
MC33771C/MC33772C (Battery Cell Controller) Evaluation GUI
