S32R41-EVB
アクティブ -
S32R41 Evaluation Board.
キットの内容：
- S32R41-EVBプロセッサ・ボード
- 電源
コンパクトリスト

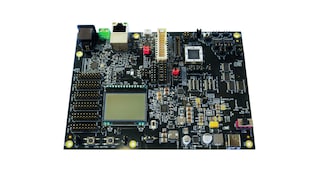

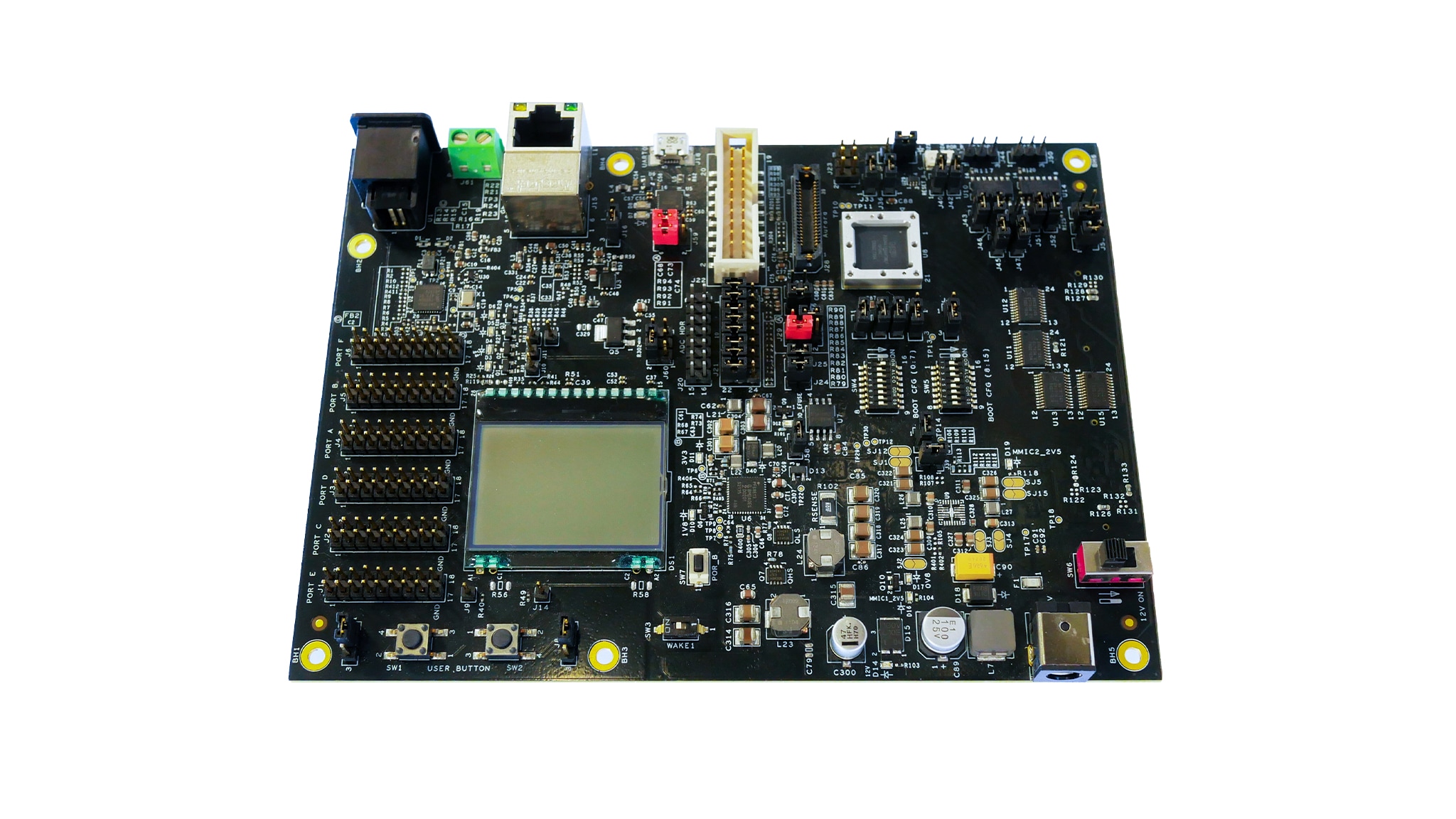

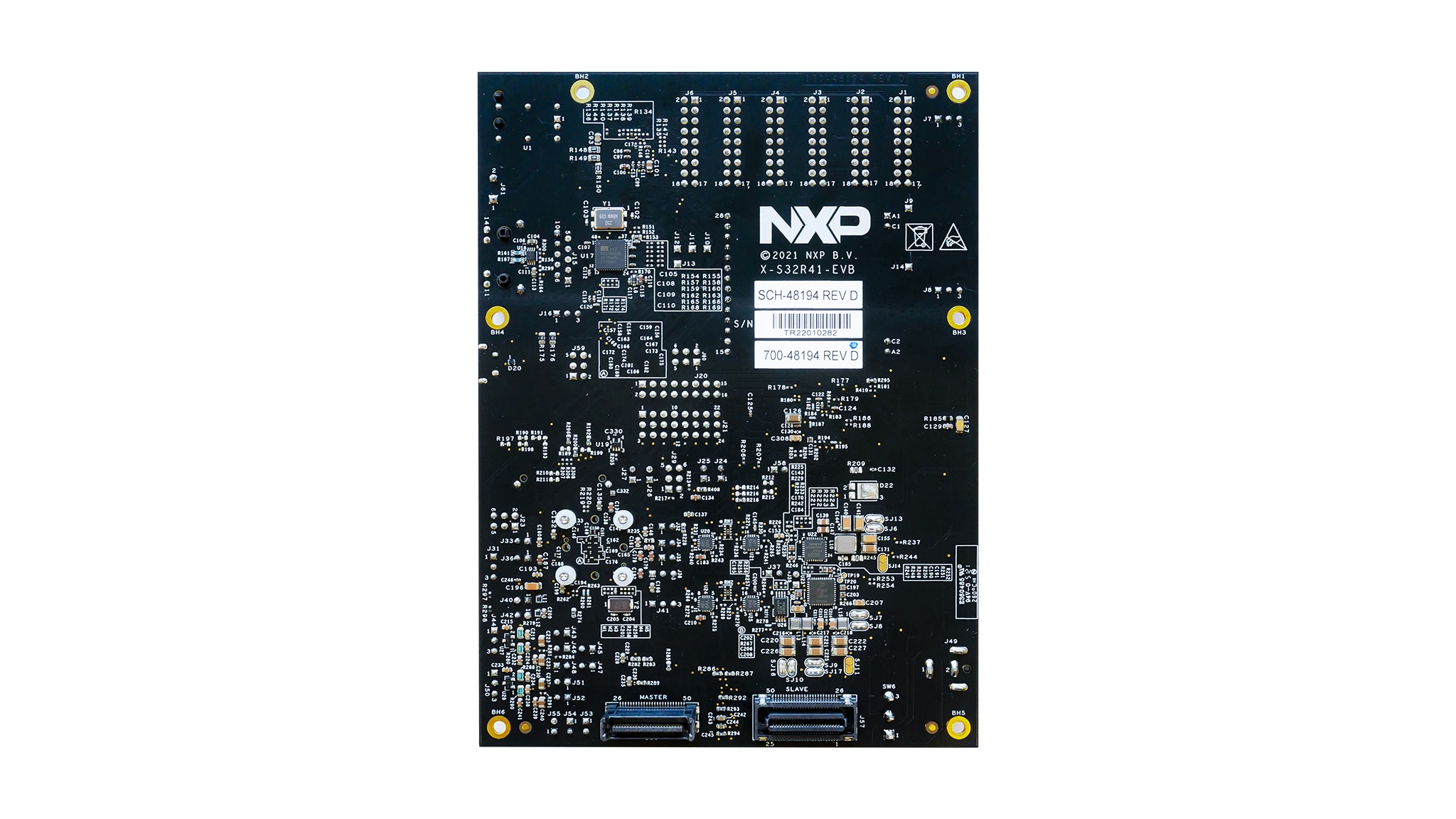

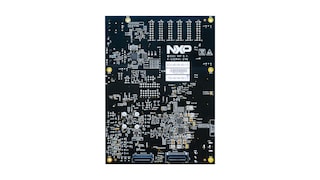

S32R41評価ボード
S32R41用評価ボードであるS32R41-EVBは、車両のコーナー部およびフロント部に搭載される先進的な高分解能レーダー・アプリケーションなど、車載用途をターゲットとした高性能77 GHzレーダー・アプリケーションの開発をサポートします。S32R41 MPU内のArm® Cortex ® A53コア、トリプルArm Cortex M7ロックステップ・コアと、専用のレーダー処理アクセラレータとの組み合わせにより、S32R41 EVBは、L2以上の自動運転アプリケーションに必要な高分解能レーダー・システムに対応できます。
S32R41 EVBは、ハードウェアやソフトウェアの開発を容易にし、お客様の市場投入までの時間を短縮するための幅広い機能とインターフェースを提供します。たとえば、NXPのTEF82xx RFCMOSトランシーバ、CAN FD、LIN、イーサネット（1 Gbpsおよび100 Mbps）の接続用に、2つのMIPI-CSI2を備えています。
S32R41 EVBは、S32R41プロセッサ用のレーダー処理の開発に適したプロセッサ・ボードで構成されています。S32R41-EVBは、TEF82xx CABとともにレーダー開発プラットフォームとして利用できます。
製品詳細
特長
一般
- S32R41レーダーMPU
- NXPパワー・マネジメントIC (PMIC) ソリューションにより提供される、必要なEVBおよびMCU電圧を備えたシングル12 V外部電源入力
- 2.1 mmバレル・スタイルのパワー・ジャックを介してEVBに電源を供給し、12 Vの動作により必要に応じて車内での使用が可能
- 中央電源スイッチおよびレギュレータ・ステータスLED
- 柔軟なMCUクロック・オプションにより、アダプタ・ボード（MIPI-CSI0コネクタ経由）または40 MHz EVBクロック発振回路を介して外部クロックを提供できます。はんだパッドで、これらのいずれかの外部クロックを選択できます。
- オンボードのスイッチを介したブート・モード選択
メモリ
- 64 Mb (16 MB) シリアルNORフラッシュ・メモリ
- I²C経由でMCUに接続された1 KbのEEPROM
コネクティビティ
- 標準の20ピンARM JTAGデバッグ・コネクタおよび34ピンNexus Auroraコネクタ
- RGMII Gbイーサネット物理インターフェースIC（RJ45コネクタ付き）
- RMII/MII 100 Mbイーサネット物理インターフェースIC（MATEnetコネクタ付き）
- TEF820X CABボードとの直接使用を目的とした2つの高速コネクタ
- すべてのMCU信号は、ピッチ0.1インチのヘッダーのポート順序グループで簡単にアクセス可能
- CAN-FDインターフェース x 2
- UARTからマイクロUSBへのインターフェース
- 2個のユーザー・スイッチと4個のユーザーLEDを自由に接続可能
- 64 x 102文字のLCD（DSPIインターフェース付き）(DSPI0)
- ユーザー・リセット・スイッチ（リセット・ステータスLED付き）
