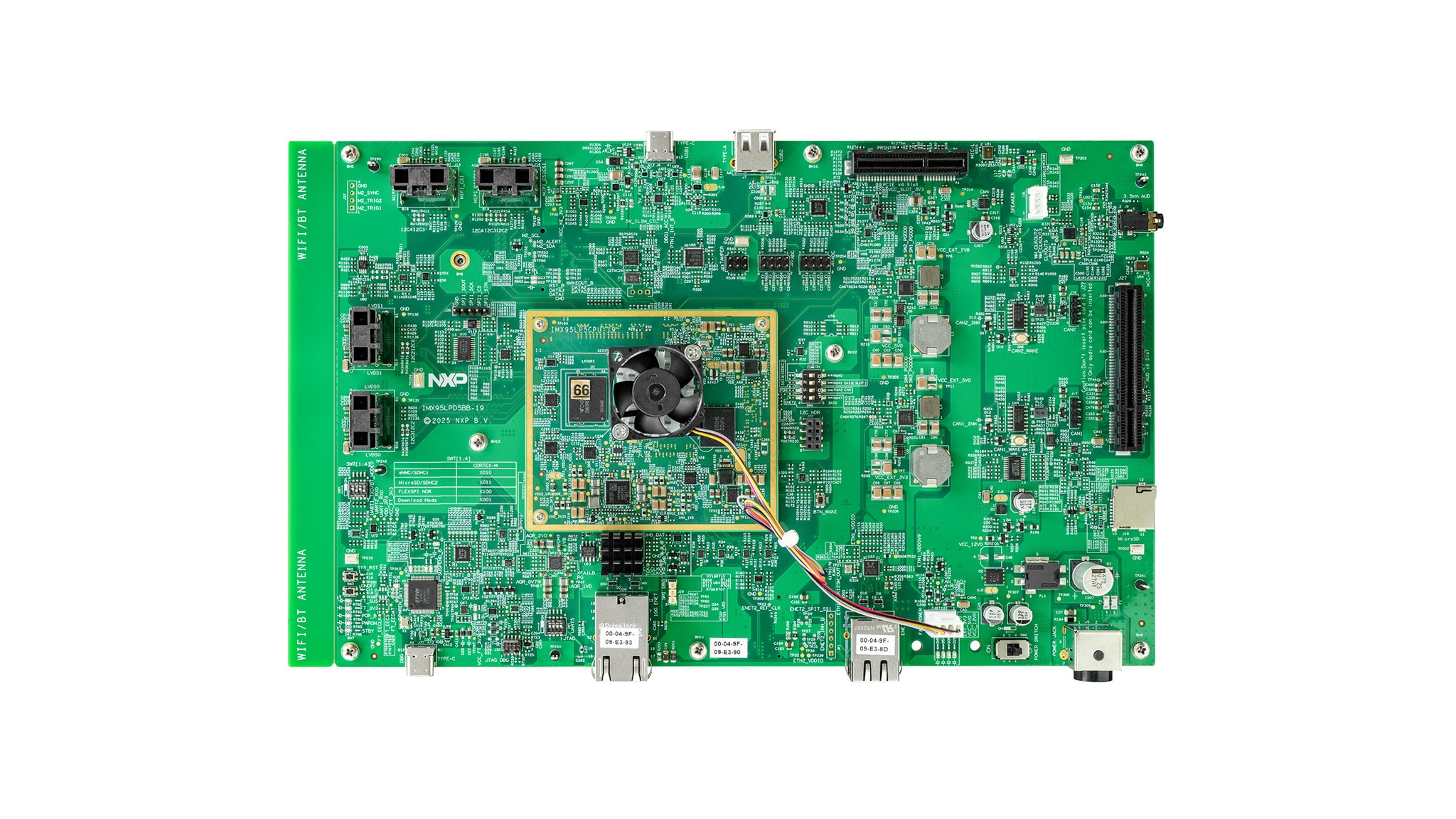

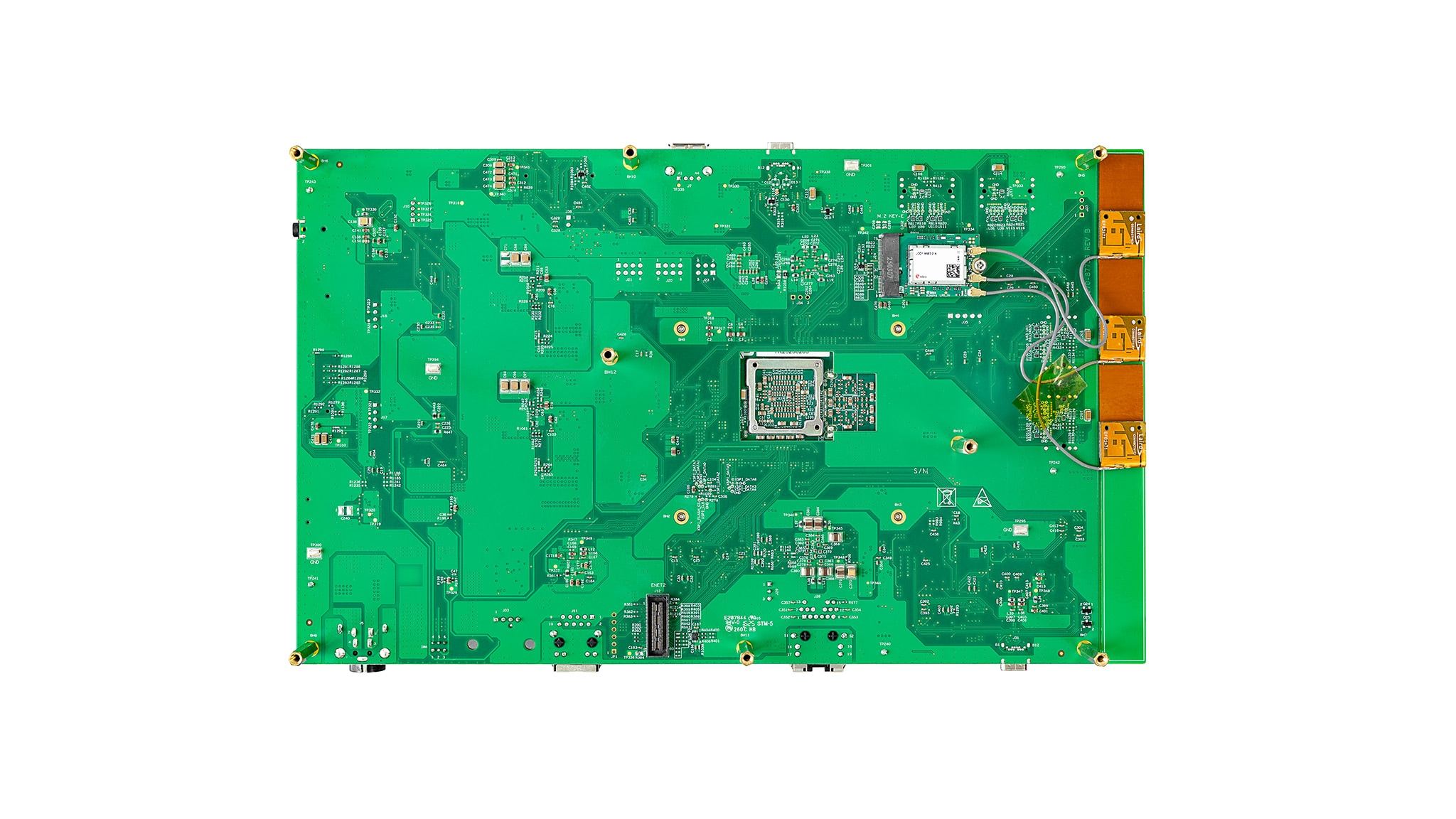

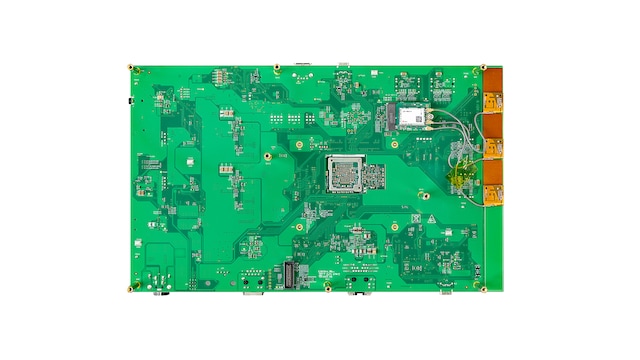

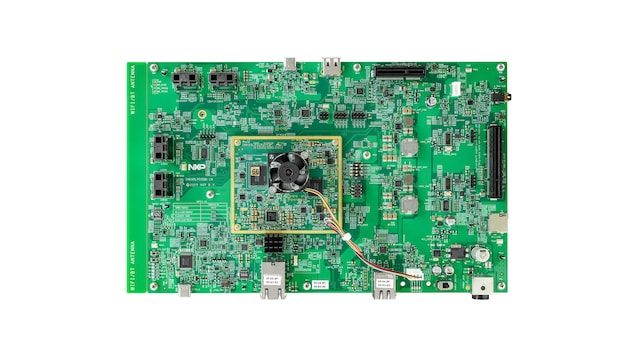

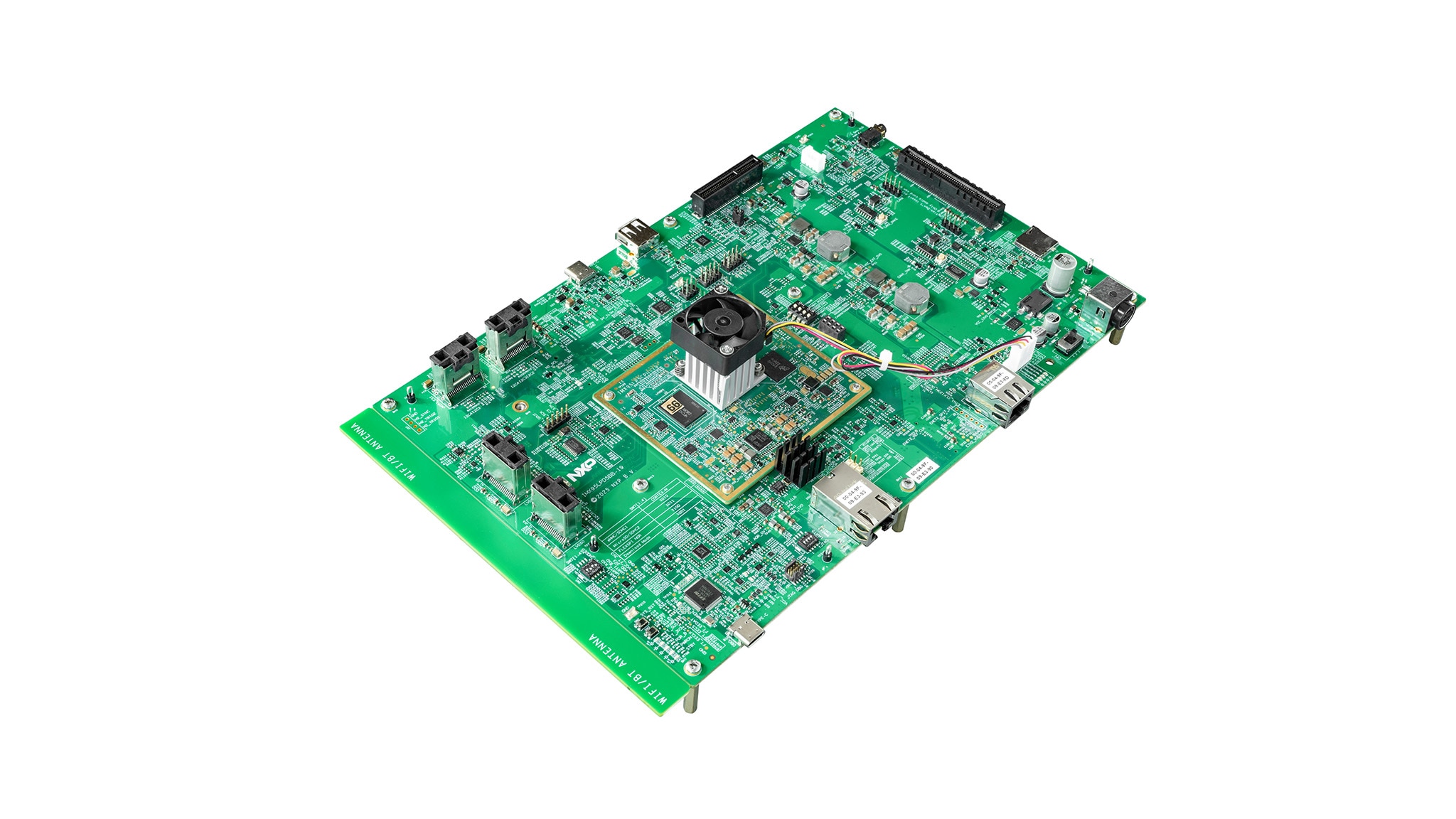

i.MX 95 19mm x 19mm Evaluation Kit

IMX95LPD5EVK-19 新規

画像にカーソルを合わせると拡大表示されます。

The i.MX 95 19mm x 19mm evaluation kit (EVK) is a powerful development platform for AI, vision and industrial applications. It features a 6-core Arm® Cortex®-A55 processor, Arm Cortex-M33 and M7 cores and an integrated eIQ® Neutron neural processing unit (NPU).

The kit includes 16GB low-power double data rate 5 (LPDDR5), 64GB embedded MultiMediaCard (eMMC), dual Ethernet, USB, peripheral component interconnect express (PCIe), mobile industry processor interface-camera serial interface/display serial interface (MIPI-CSI/DSI) and audio interfaces.

The i.MX 95 EVK is ideal for smart home, factory and automotive use, it comes preloaded with Linux and supports Android board support packages (BSPs). Accessories such as cameras and display adapters expand its capabilities for rapid prototyping and development.

ブロック図

i.MX 95 19mm x 19mm

IMX95LPD5EVK-19 Block Diagram
図を取得する PDF

対応製品

インターフェース

汎用I/O (GPIO)

  • PCAL6524: 超低電圧、レベル変換、24ビットFm+ I²Cバス/SMBus I/Oエキスパンダ
  • PCAL6408A: Low-Voltage Translating, 8-Bit I²C-Bus/SMBus I/O Expander
  • PCAL6416A: 低電圧変換16ビットI²Cバス/SMBus I/Oエキスパンダ

CANシグナル改善

  • TJA1463: スリープ・モード対応のCANシグナル改善機能トランシーバ

USBインターフェース

プロセッサ＆マイクロコントローラ

i.MX 9プロセッサ

  • i.MX95: i.MX 95アプリケーション・プロセッサ・ファミリ：eIQ® Neutron NPUを内蔵した高性能のセーフティ対応プラットフォーム

ワイヤレス・コネクティビティ

Wi-Fi®＋Bluetooth®＋802.15.4

  • AW693: 2x2デュアルバンド（5～7 GHz）、1x1 (2.4 GHz) Concurrent Dual Wi-Fi 6/6EおよびBluetooth 5.3コンボ・ソリューション

パワーマネージメント

5 V PMICソリューション

  • PF09: 高性能アプリケーション用9チャネルPMIC、ASIL DおよびSIL 2
  • PF53: AVPとウォッチドッグを備えた12 A/8 A/15 Aコア電源レギュレータ
  • PF51x3: 車載用途向けマルチチャネル (5) PMIC：LVBUCK x 3およびLDO x 2、ASIL Bセーフティ・レベルに適合

12 V、24 V、および48 V SBCソリューション

  • FS5600: 電圧モニタとウォッチドッグ・タイマを備えた車載用デュアル降圧レギュレータおよびコントローラ

VBUS保護

  • NX5P3290UK: USB PD and Type-C Current-Limited Power Switch
  • NX5P3090UK: USB PDおよびType-C電流制限電源スイッチ
  • NX20P5090UK: 高電圧USB PD電源スイッチ

データ保護

一般ロードスイッチ

  • NX5P2924: Logic-Controlled High-Side Power Switch

センサ

I3C/I²Cデジタル温度センサ

  • PCT2075: I²CバスFm+、1°C精度、デジタル温度センサ、温度ウォッチドッグ

パワー・ドライバ

LEDドライバ

  • PCA9632: 4-Bit Fm+ I²C-Bus Low-Power LED Driver

Features

Processor

  • i.MX 95 Applications Processor
    • 6x Arm Cortex-A55
    • 1x Arm Cortex-M33
    • 1x Arm Cortex-M7
    • eIQ® Neutron NPU

Memory​

  • 16 GB LPDDR5-6400MT/s
  • 64GB eMMC
  • 1GB octal Serial Peripheral Interface (SPI) Nor flash
  • MicroSD slot

Display and Camera Interfaces

  • 1x 4 data lane combo MIPI-DSI/CSI Mini Serial Attached Small Computer System Interface (MINI-SAS) connector
  • 2x 4 data lane low-voltage differential signaling (LVDS) MINI-SAS connector
  • 1x 4 data lane MIPI-CSI MINI-SAS connector

Wireless

  • M.2 card with Wi-Fi 6E and Dual-Mode Bluetooth®

Audio

  • Audio codec
  • Pulse Density Modulation (PDM) MIC
  • One PCIe x8 slot for audio

Connectivity

  • USB 3.0 Type-C connector
  • USB 2.0 Type-A connector
  • 1x gigabit Ethernet (GbE) RJ45
  • 1x 10 GbE RJ45
  • Ethernet (ENET) Board-to-Board (B2B) connector
  • 2x CAN header (HDR)
  • I²C HDR
  • Analog-to-digital converter (ADC) HDR

Debug

  • Joint Test Action Group (JTAG) connector
  • Universal asynchronous receiver-transmitter (UART) to USB for debug

Security

  • x2 tamper support

購入オプション

RPI-CAM-MIPI-Image

クリックして展開

RPI-CAM-MIPI
アクティブ

IAS Camera to RPi Camera Adapter (AR0144 Sensor).

  • コネクタタイプ: Camera Module Connector, Mini-SAS
$116.00 USD
在庫あり :59

通常 1～2営業日以内に配送

カートに入れる
代理店からの注文
8MIC-RPI-MX8-Image

クリックして展開

8MIC-RPI-MX8
アクティブ

8-microphone array proto board for voice enablement.

    $228.85 USD
    在庫あり :20

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
    MX93AUD-HAT-Image

    クリックして展開

    MX93AUD-HAT
    アクティブ

    Audio Expansion Board.

    • コネクタタイプ: Standard HAT Format
    $132.00 USD
    在庫あり :10

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
    DY1212W-4856-Image

    クリックして展開

    DY1212W-4856
    アクティブ

    12.1" TFT LCD Display with LVDS Connector (Touch Panel).

      $346.00 USD
      入荷待ち
      カートに入れる
      代理店からの注文
