Evaluation Board for MC33772 with SPI Communication

FRDM33772BSPIEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

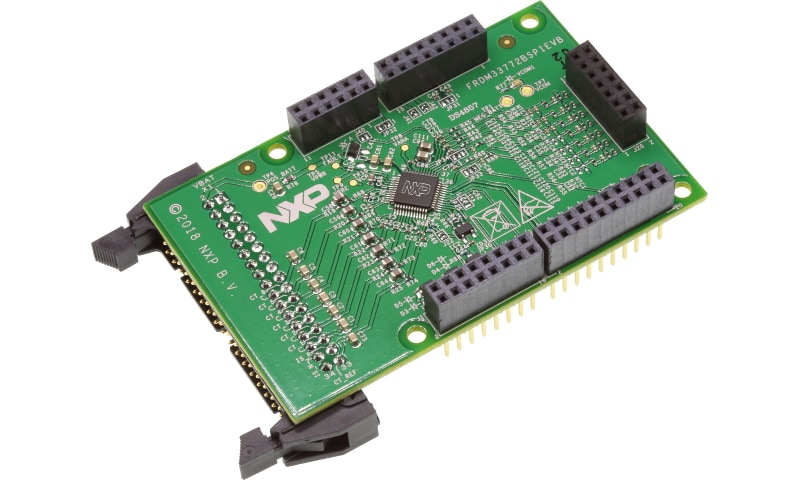

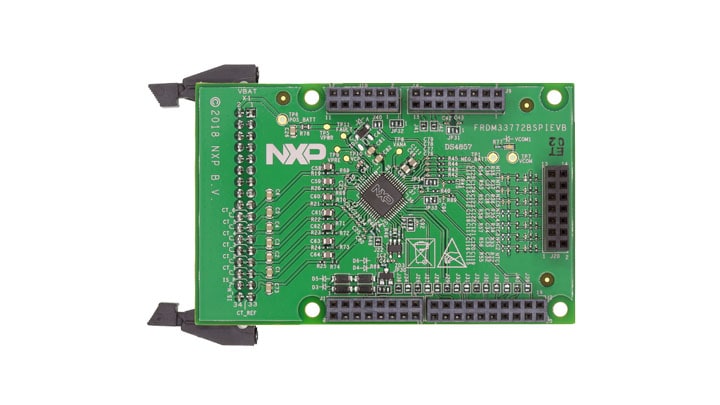

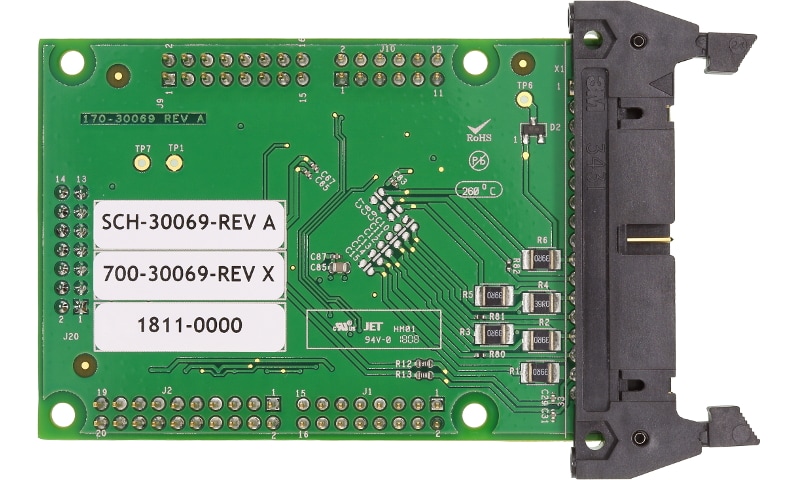

The FRDM33772BSPIEVB Evaluation Board (EVB) features the MC33772, a 6-channel battery cell controller for automotive and industrial Li-ion battery applications. It supports cell voltage measurement, passive cell balancing, GPIOs, external EEPROM, and fault detection pin report.

The kit is designed to support customer development and evaluation. The device can be connected to NXP 6-cell battery emulator or a customer Li-ion battery module with 3~6 logic cells in series. The battery cell information is transferred to the microcontroller unit (MCU) through SPI interface.

製品詳細

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33772B: 6-Channel Li-Ion Battery Cell Controller IC

Features

General Specifications

  • SPI interface
  • Cell-balancing resistors and integrated drivers
  • Cell sense input with Low Pass filter
  • Fault detection pin report
  • Interface I2C link to an external local EEPROM to store user-defined calibration parameters

Connectivity

  • GPIOs configurable as digital I/O, wake up input, convert trigger input, ratiometric analog inputs for external temperature measurement, absolute analog inputs for external voltage measurements, and auxiliary current sense input

Components

  • LED indicator for the operation mode

購入オプション

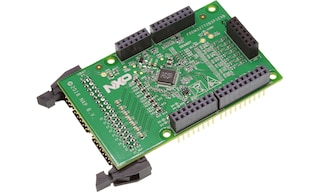

FRDM33772BSPIEVB-Image

クリックして展開

  • FRDM33772BSPIEVB
    アクティブ

  • Evaluation Board for MC33772 with SPI Communication.

  • The FRDM33772BSPIEVB development kit contents include:
    • Assembled and tested evaluation board/module in an anti-static bag
    • Quick start guide
N true 0 TSPFRDM33772BSPIEVBja 1 ユーザ・ガイド User Guide t792 1 ja ja 1 1 0 English The NXP analog product development boards provide an easy-to-use platform for 1530130197215712999590 TSP 29.2 MB None None documents Y None 1530130197215712999590 /docs/en/user-guide/FRDM33772BSPIEVBUG.pdf 29214050 /docs/en/user-guide/FRDM33772BSPIEVBUG.pdf FRDM33772BSPIEVBUG N N 2018-06-27 FRDM33772BSPIEVB , Featuring the MC33772B battery cell controller IC - User Guide /docs/en/user-guide/FRDM33772BSPIEVBUG.pdf /docs/en/user-guide/FRDM33772BSPIEVBUG.pdf User Guide N 132339537837198660 2025-03-08 pdf N en Jun 27, 2018 User Guide t792 ユーザ・ガイド User Guide Y N FRDM33772BSPIEVB , Featuring the MC33772B battery cell controller IC - User Guide false ja false 0 FRDM33772BSPIEVB downloads ja true 0 Y TSP Y ユーザ・ガイド 1 /docs/en/user-guide/FRDM33772BSPIEVBUG.pdf 2018-06-27 1530130197215712999590 TSP 1 Jun 27, 2018 User Guide ユーザ・ガイド The NXP analog product development boards provide an easy-to-use platform for Y None /docs/en/user-guide/FRDM33772BSPIEVBUG.pdf English 29214050 None User Guide 2025-03-08 N /docs/en/user-guide/FRDM33772BSPIEVBUG.pdf FRDM33772BSPIEVB , Featuring the MC33772B battery cell controller IC - User Guide /docs/en/user-guide/FRDM33772BSPIEVBUG.pdf documents 132339537837198660 User Guide N en None Y t792 pdf 0 N N FRDM33772BSPIEVB , Featuring the MC33772B battery cell controller IC - User Guide 29.2 MB FRDM33772BSPIEVBUG N 1530130197215712999590 true Y Tools
