NTM88高集積タイヤ圧力センサ・ファミリ

画像にカーソルを合わせると拡大表示されます。

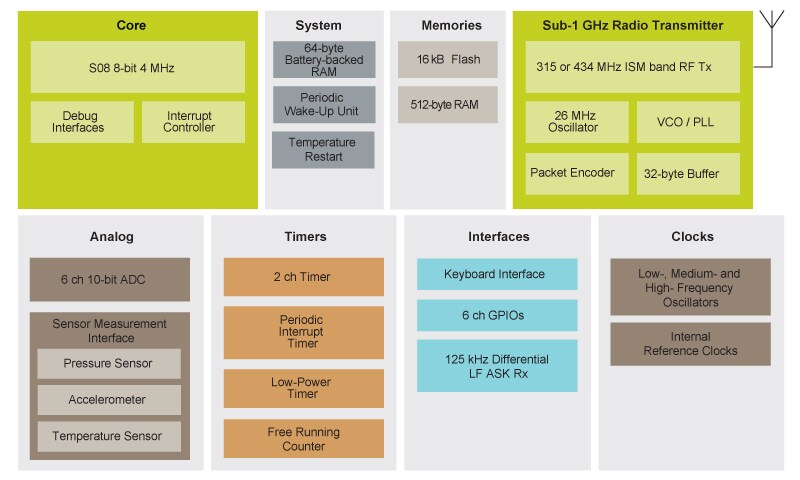

ブロック図

NTM88圧力センサ

NTM88 Pressure Sensor Block Diagram

特長

主な特長

  • QFN 4 x 4 x 1.98 mmパッケージにより、はんだ接合部の目視検査が可能
  • 100~1500 kPaの圧力範囲
  • 1軸または2軸
  • 標準または高精度の加速度センサ許容差の設定が可能
  • LFOによる低消費電力ウェイクアップ・タイマ、フリーランニング・カウンタ、周期リセット
  • 消費電力を削減する専用ステート・マシン
  • 8ビットMCU/S08コア - SIM、割込み、デバッグ/モニタリング対応
  • 512バイトRAM/16 kフラッシュ(NXP係数用に1 k、ユーザー用途およびNXPファームウェア・ライブラリ用に15 k)
  • 内部315/434 MHz RFトランスミッタ
  • 内部125 kHz LFレシーバ
  • 汎用GPIOピン x 6(2つはA/D入力用)

部品番号: NTM88H125, NTM88H135, NTM88H145, NTM88H155, NTM88J135.

NTM88の仕様

製造中止品番号 注文可能な部品番号(置き換え) 圧力範囲 –40 °C~ 105 °Cにおける圧力公差 動作温度範囲 –20 °C~ 85 °Cにおける温度公差 Z軸加速度センサの範囲 40 °C~125 °CにおけるZ軸加速度センサの公差 X軸加速度センサの範囲 40 °C~125 °CにおけるX軸加速度センサの公差
乗用車および小型トラックにおけるシングルX軸加速度センサの圧力範囲
NTM88H055T1 NTM88H055ST1** 90 ~ 930 kPa ±5 kPa -40 ~ +125 °C ±3 °C N/A -80 ~ +90g ±3 @ 0g
NTM88H065T1 NTM88H065ST1** -360 ~ +400g
NTM88H075T1 NTM88H075ST1** -120 ~ +520g
乗用車および小型トラックにおけるデュアルXZ軸加速度センサの圧力範囲
NTM88H125T1 NTM88H125ST1** 90 ~ 930 kPa ±5 kPa -40 ~ +125 °C ±3 °C -175 ~ +550g ±3 @ 0g -400 ~ +400g ±3 @ 0g
NTM88H135T1 NTM88H135ST1** -360 ~ +400g -80 ~ +90g
NTM88H145T1 NTM881455ST1** -80 ~ +90g -360 ~ +400g
NTM88H155T1 NTM88H155ST1** -360 ~ +400g -360 ~ +400g
中型トラックにおけるデュアルXZ軸加速度センサの圧力範囲
NTM88J125T1* NTM88J125ST1** 90 ~ 1110 kPa ±5 kPa -40 ~ +125 °C ±3 °C -175 ~ +550g ±3 @ 0g -400 ~ +400g ±3 @ 0g
NTM88J135T1* NTM88J135ST1** -360 ~ +400g -80 ~ +90g
NTM88J145T1* NTM88J145ST1** -80 ~ +90g -360 ~ +400g
NTM88J155T1* NTM88J155ST1** -360 ~ +400g -360 ~ +400g
大型トラックにおけるデュアルXZ軸加速度センサの圧力範囲
N/A NTM88K135ST1** 90 ~ 1518 kPa ±17 kPa -40 ~ +125 °C ±3 °C -40 ~ +550g ±3 @ 0g -360 ~ +400g ±3 @ 0g

*サンプルについては営業担当者までお問い合わせください

**開発中、サンプルについては営業担当者までお問い合わせください
