A5G26H606W19N | 2496-2690 MHz 85 W Avg 48 V | NXP Semiconductors

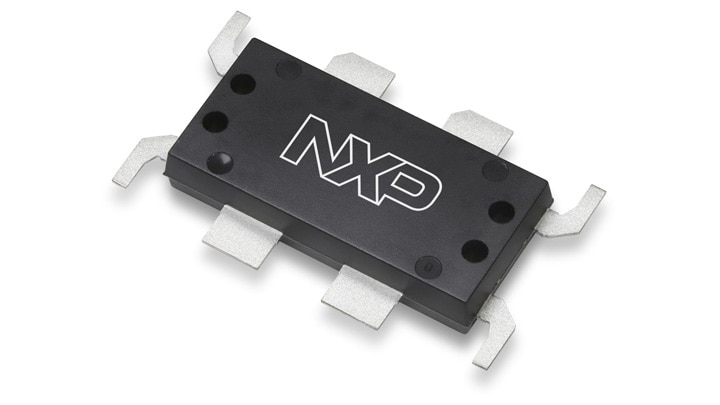

画像にカーソルを合わせると拡大表示されます。

この85 W非対称ドハティ無線周波数 (RF) パワー窒化ガリウム (GaN) トランジスタは、2496～2690 MHzの周波数範囲を対象とし、非常に広い瞬時帯域幅が要求されるセルラー基地局アプリケーション向けに設計されています。

データ・シート

アプリケーション・ノート

製品詳細

特長

高い端子インピーダンスによる最適な広帯域性能
先進の高性能インパッケージ・ドハティ
高い端子インピーダンスによる最適な広帯域性能
先進の高性能インパッケージ・ドハティ
次世代信号により、線形化誤差ベクトルの大きさを改善
非常に高い出力電圧定在波比（Voltage Standing Wave Ratio：VSWR）および広帯域の動作条件に対応
プラスチック・パッケージ

RF性能表2600 MHz

周波数	Gps_(dB)	ηD (%)	出力PAR _(dB)	ACPR (dBc)
2496 MHz	14.3	53.6	7.9	-27.8
2595 MHz	14.6	52.3	7.9	-32.7
2690 MHz	13.9	50.8	8.0	-35.4

ドハティ・シングルキャリアW-CDMAリファレンス回路での標準性能

V_DD = 48 V_dc、I_DQA = 300 mA、V_GSB = -4.5 Vdc、P_out = 85 W（平均）、入力信号PAR = 9.9 dB（CCDFで0.01%の確率）⁽¹⁾。NXPのリファレンス回路にはんだ付けしたデバイスですべてのデータを測定。

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

ドキュメント

クイック・リファレンスドキュメンテーションの種類

3 ドキュメント

コンパクトリスト

Thermal Characterization Methodology of RF Power Amplifiers - Application Note[AN1955]

PDFJul 11, 2024改訂 2
AN1907 Solder Reflow Attach Method for High Power RF Devices in Over-Molded Plastic Packages[AN1907]

PDFMay 13, 2009改訂 3

A5G26H606W19N 2496–2690 MHz 85 W Avg., 48 V Data Sheet[A5G26H606W19N]

HTML | PDFOct 3, 2025改訂 2

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

4 設計・ファイル

完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.

シミュレーションとモデル
A5G26H606W19N Peaking Class C S-Parameters

S2P改訂 0Mar 19, 2025 15:36:00152.05 KBA5G26H606W19N-Peaking-Class-C

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
A5G26H606W19N Peaking Class AB S-Parameters

S2P改訂 0Mar 19, 2025 15:36:00151.96 KBA5G26H606W19N-Peaking-Class-AB

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シミュレーションとモデル
A5G26H606W19N Carrier Class AB S-Parameters

S2P改訂 0Mar 19, 2025 15:36:00151.88 KBA5G26H606W19N-Carrier-Class-AB

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
A5G26H606W19N 2600 MHz PCB DXF file

ZIP改訂 0Mar 19, 2025 15:07:0089.45 KBA5G26H606W19N-2600-PCB

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
