車載用途向けマルチチャネル (5) PMIC - LVBUCK x 3およびLDO x 2、ASIL-B/Dセーフティ・レベルに適合
PF5113 アラートの受信
- 製造開始前
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
PF5113は、車載ADASレーダー用途やインダストリアル用途向けに設計された、NXPのマルチ・チャネルPMICデバイスです。
内蔵された電圧モニタリング回路によって、ISO 26262標準および機能安全ASIL B/ASIL Dレベルに確実に準拠します。さらにPF5113は、ISO 26262への準拠を必要としない用途での標準的な非セーフティ・デバイスとしても利用できます。
PF5113は、S32R41、TEF82xxなどのNXPレーダー・システム・ソリューションに適しています。
製品詳細
ブロック図
特長
主な特長
- LVBUCKコンバータ x 3、最大3.5 A（SW2の場合）および2.6 A（SW1およびSW3の場合）
- LDO x 2、最大200 mAおよび500 mA

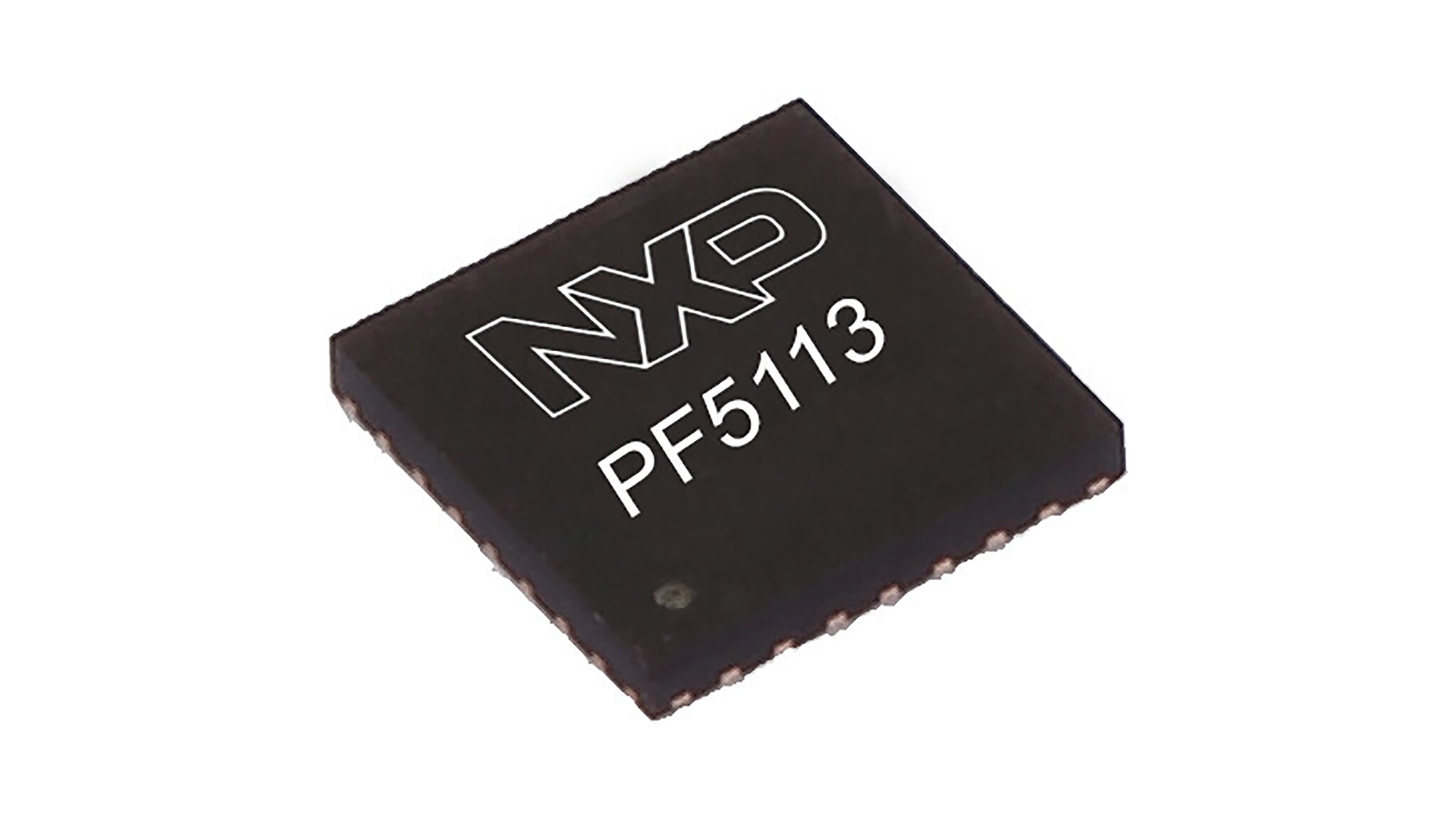

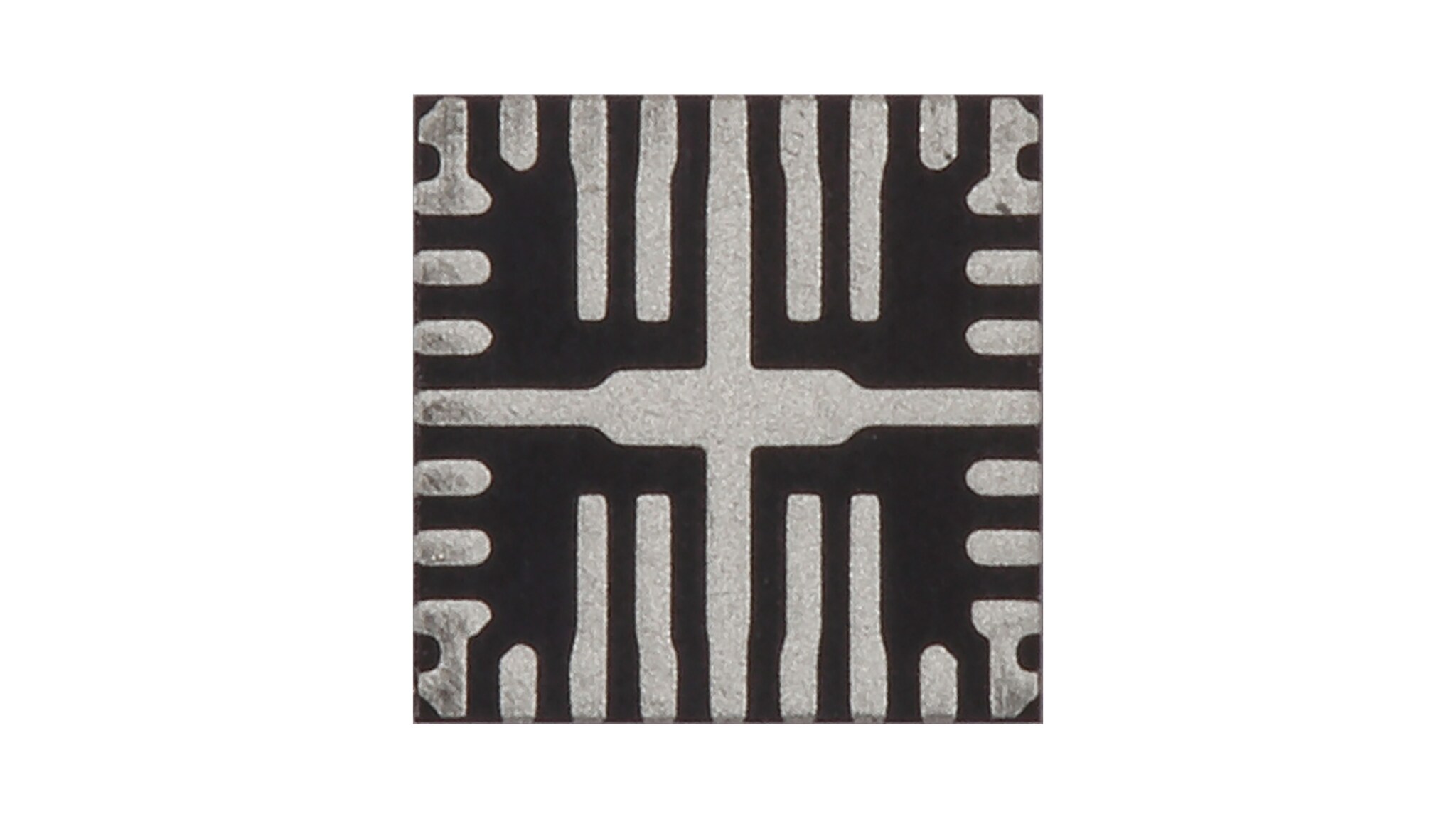

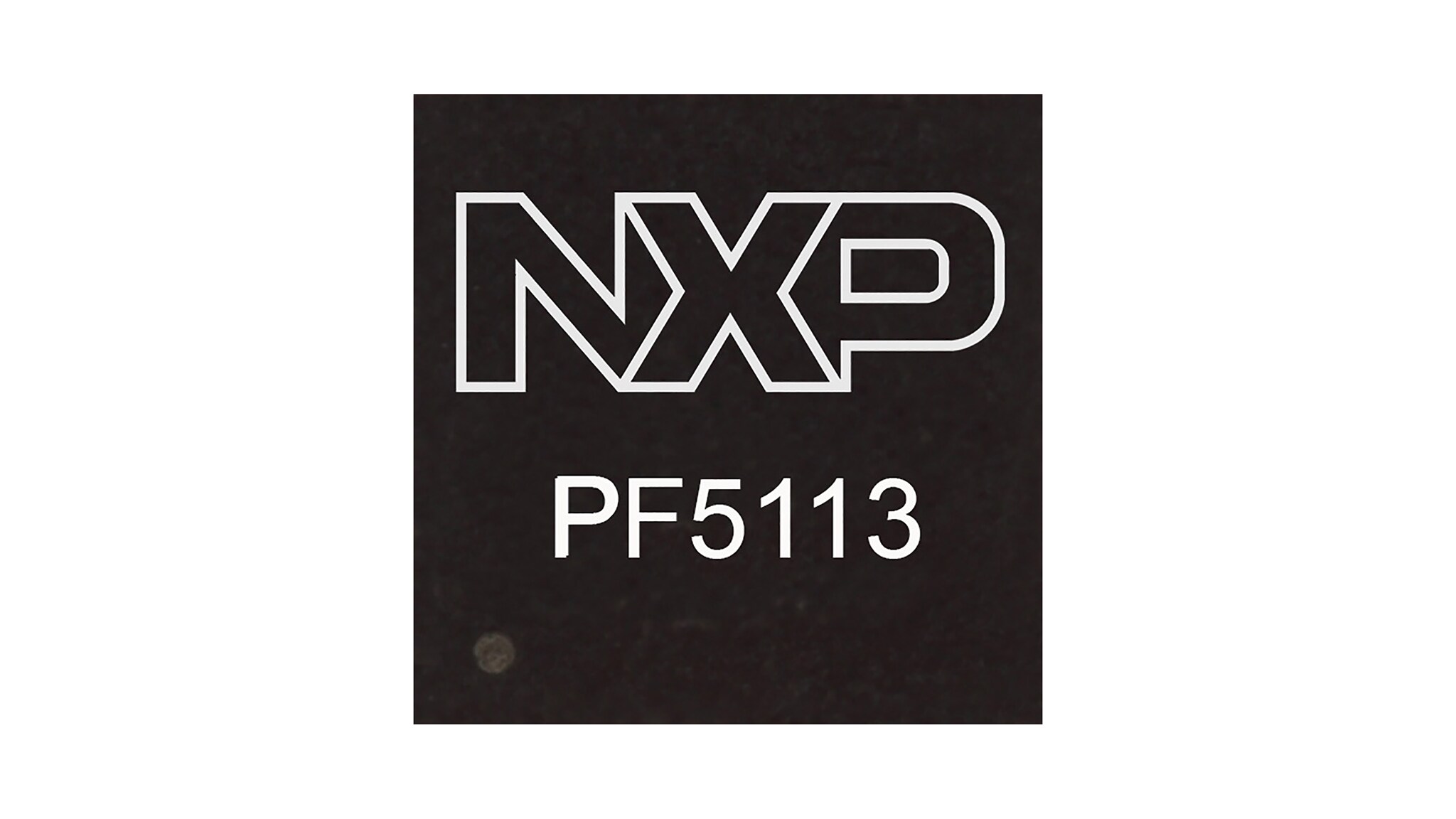

- 28ピン4.5 x 4.5 FC-QFNパッケージ
- S32R MCUをサポート
システムの特長
- OTP（ワンタイム・プログラマブル）メモリによる柔軟なデバイス構成
- 高速I2Cインターフェース (3.4 MHz)
- PGOODモニタリング回路
- 外部クロック同期
- 周波数拡散スペクトラム
- マルチPMIC同期バス
- 出力電流 (A) 0.2、0.5、3.5、2.6
- バック・レギュレータ x 3
- LDO x 2
ASIL Dセーフティ・レベルに適合するモニタリング回路
- ASIL Dセーフティ・レベルに適合する独立回路
- プログラム可能な故障保護による電圧モニタリング
- ウォッチドッグ（シンプル・ウィンドウとQ&Aウィンドウ）
- I2C CRCおよび書き込み保護メカニズム
- アナログ内蔵セルフテスト (ABIST)
- ロジック内蔵セルフテスト (LBIST)
プログラム可能
- ワンタイム・プログラマブル (OTP) メモリによって、電源、シーケンス、および特定の機能をプログラムできます
- 開発段階で評価ボードを使用して、カスタムOTPパーツをプログラムできます
- カスタムOTPは生産用に提供できます。NXPの販売窓口（NXPまたは販売代理店）までお問い合わせください
- GUIツールを使用してカスタムOTPを作成できます
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を15年にわたり保証するNXP長期製品供給プログラムの対象となっています
