SAF8544 Plutoセンサ - レーダー・リファレンス・デザイン

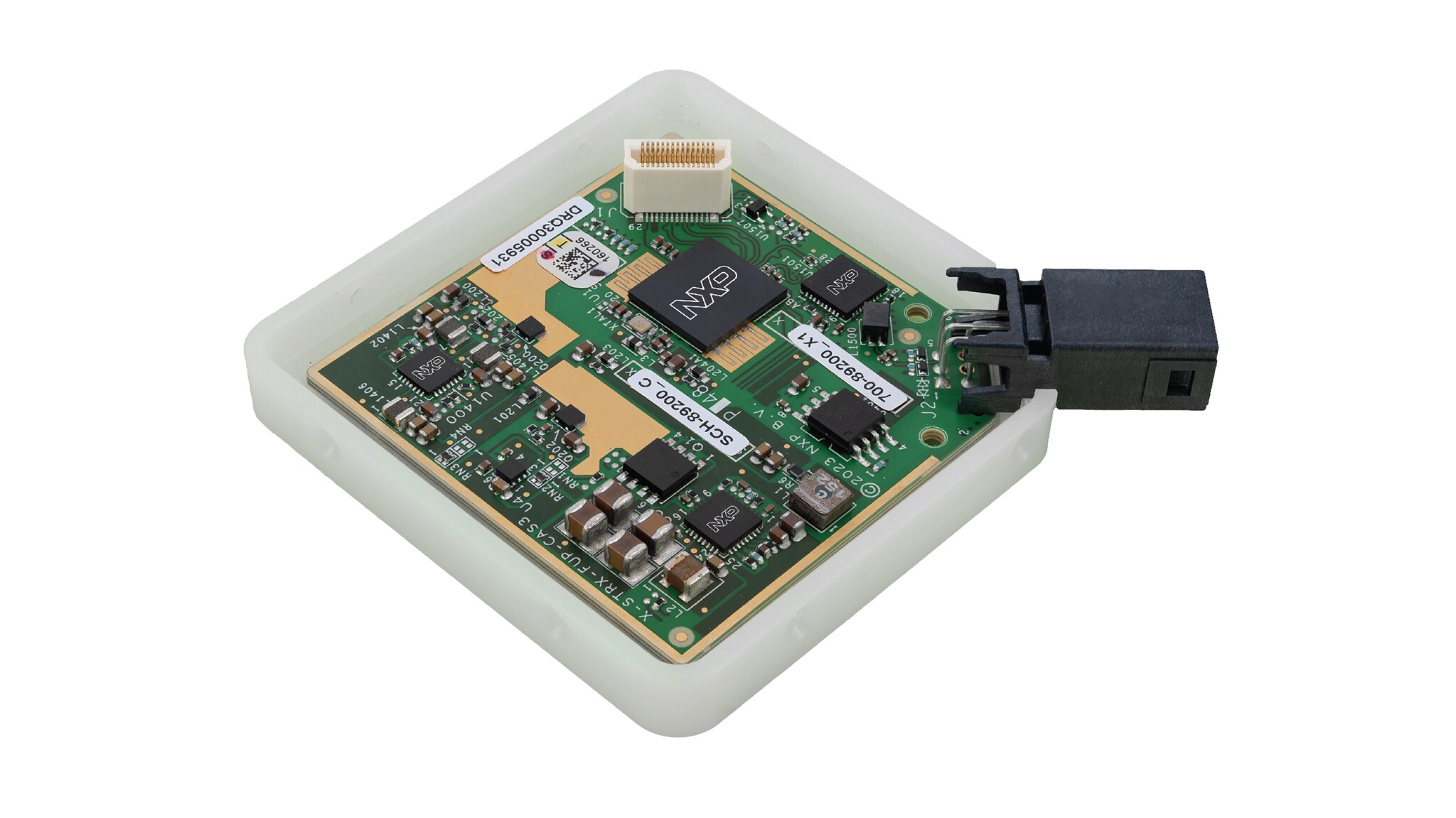

Plutoレーダー・リファレンス・デザインを使用して、コーナー・レーダーやフロント・レーダーのアプリケーションを評価できます。このリファレンス・デザインは、SAF8544レーダー・ワンチップSoC、TJA1120B 1000Base-T1イーサネット・トランシーバ、および最適化されたシステム・ベーシス・チップFS56とパワー・マネジメントIC PF51を、小さなセンサ・フォーム・ファクタに組み込んでいます。非常に小さなフットプリントで、4個のトランスミッタと4個のレシーバがパッチ・アンテナと組み合わされています。このリファレンス・デザインは、市場投入までの時間を短縮し、検証済みのシステム・ソリューションを提供します。
SAF8544 Plutoセンサ・レーダー・リファレンス・デザインは、限られたお客様のみご利用いただけます（承認済みのNDAが必要です）。詳しい情報については、サポートまたは営業担当者にお問い合わせください。
製品詳細
対応製品
RF
レーダー・トランシーバとSoC
- SAF85XX: 高性能77 GHz RFCMOS車載レーダー・ワンチップSoC
パワーマネージメント
PMIC
- PF5103: Multi-Channel (5) PMIC for Automotive Applications: 3 LVBUCK and 2 LDO, Fit for ASIL B Safety Level
セーフティSBC
- FS5600: Automotive Dual Buck Regulator and Controller with Voltage Monitors and Watchdog Timer
インターフェース
車載用イーサネットPHY
- TJA1120: TJA1120、ASIL B準拠、車載用イーサネット1000BASE-T1 PHYトランシーバ
特長
コンパクトなサイズ
- PCBサイズ：50 x 50 mm

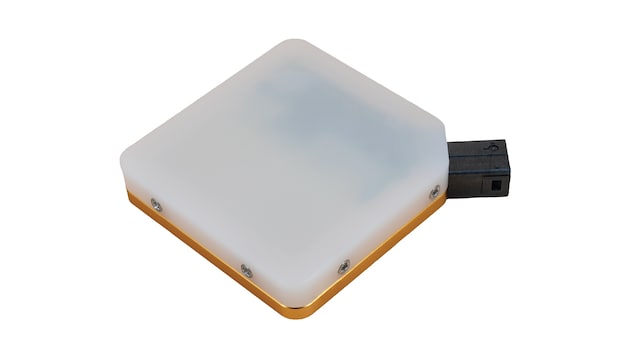

- センサ・サイズ：60 x 60 x 35 mm

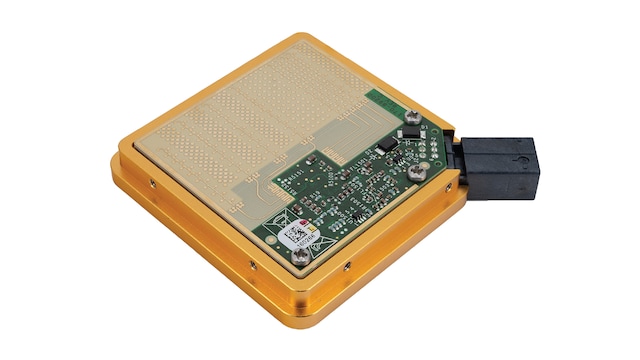

統合アンテナ
- トランスミッタ x 4、レシーバ x 4
高性能
- 距離 > 200 m
柔軟なデータ出力
- 未処理データのキャプチャと処理済みレーダー点群をサポート
インターフェース
- JTAG
- CSI
- QSPI
- I2C
- UART
- CAN
消費電力
- 2.25 W（室温時）
- 50%デューティ・サイクル
重量
- 重量 ≈ 100 g
