車載用途向けマルチチャネル (3) PMIC - LVBUCK x 3、ASIL-B/Dセーフティ・レベルに適合
PF5123 アラートの受信
- 製造開始前
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
PF5123は、自動車セーフティ用途やインダストリアル用途向けに設計された、NXPのマルチ・チャネルPMICデバイスです。また、PF5123は構成を柔軟に変更できるため、優れたコンパニオンとして、さまざまなシステムレベルの電源要件に対応できます。
内蔵された電圧モニタリング回路によって、ISO 26262標準および機能安全ASIL B/ASIL Dレベルに確実に準拠します。さらにPF5123は、ISO 26262への準拠を必要としない用途での標準的な非セーフティ・デバイスとしても利用できます。
PF5123は、FS8xファミリなどの他のNXP PMICやSBCと組み合わせて、インフォテイメント、ADAS、ビジョン、RADARなどのマルチ電源を必要とする用途に適しています。
製品詳細
ブロック図
特長
主な特長
- LVBUCKコンバータ x 3（最大3.5 A）

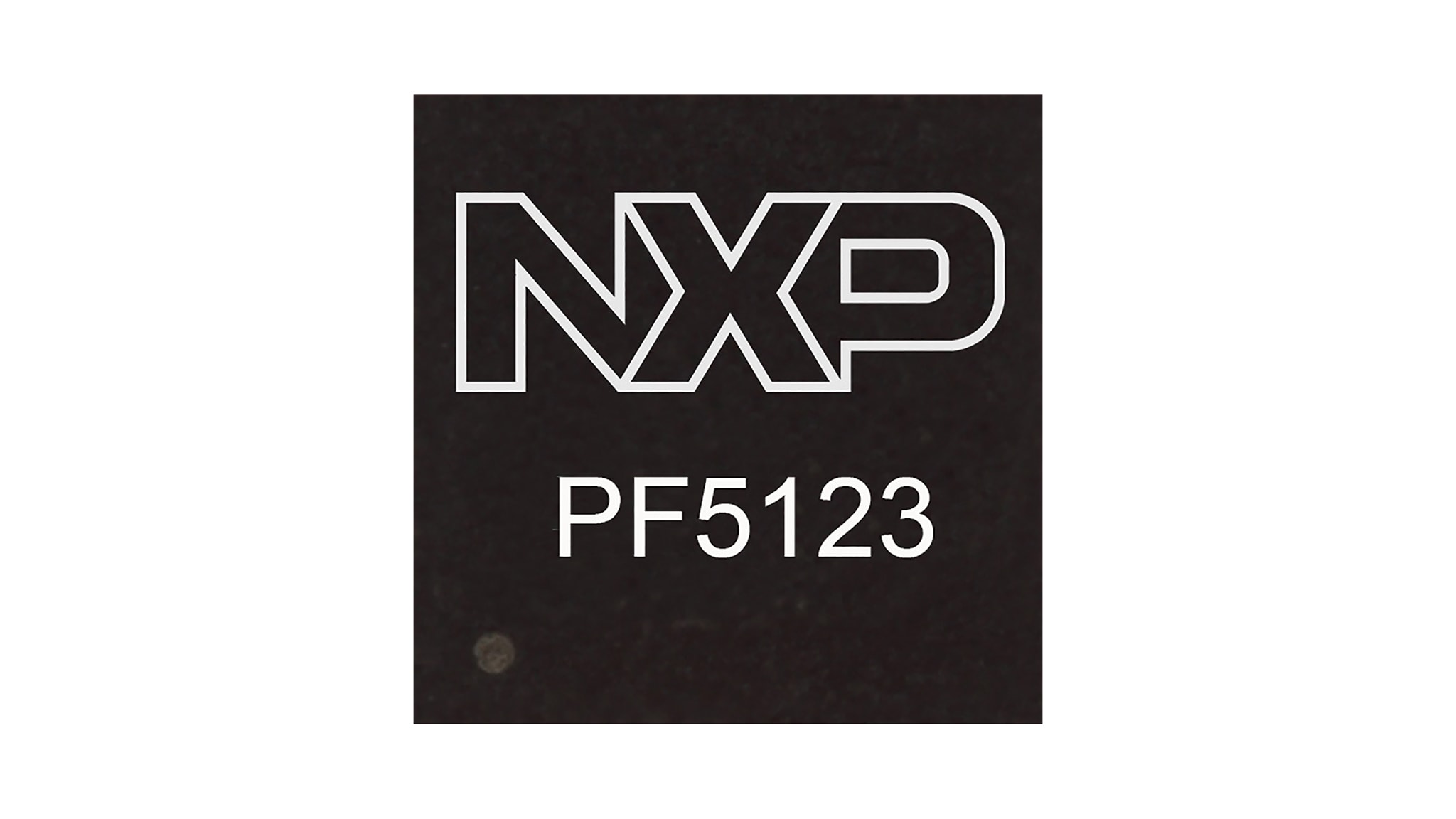

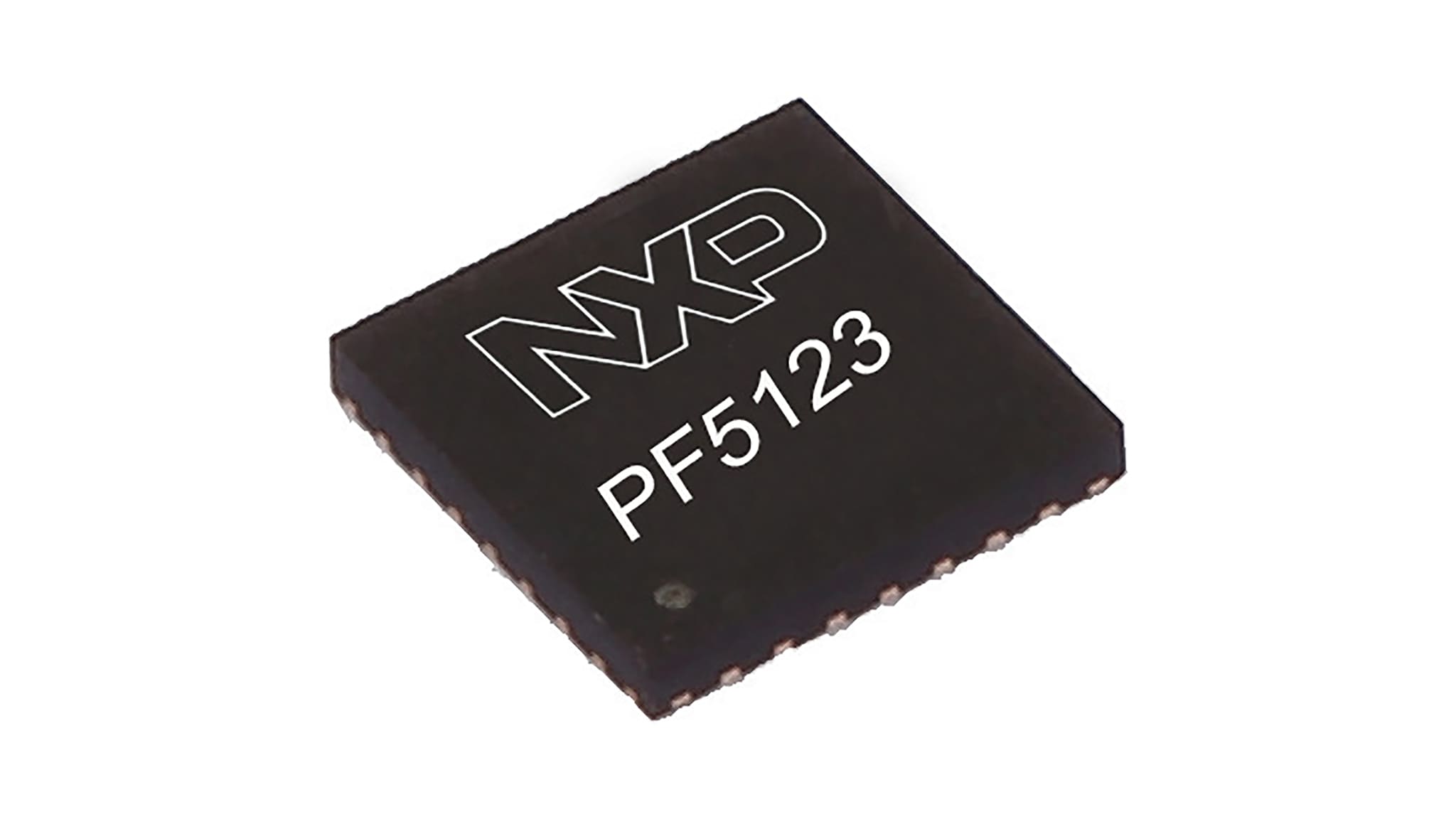

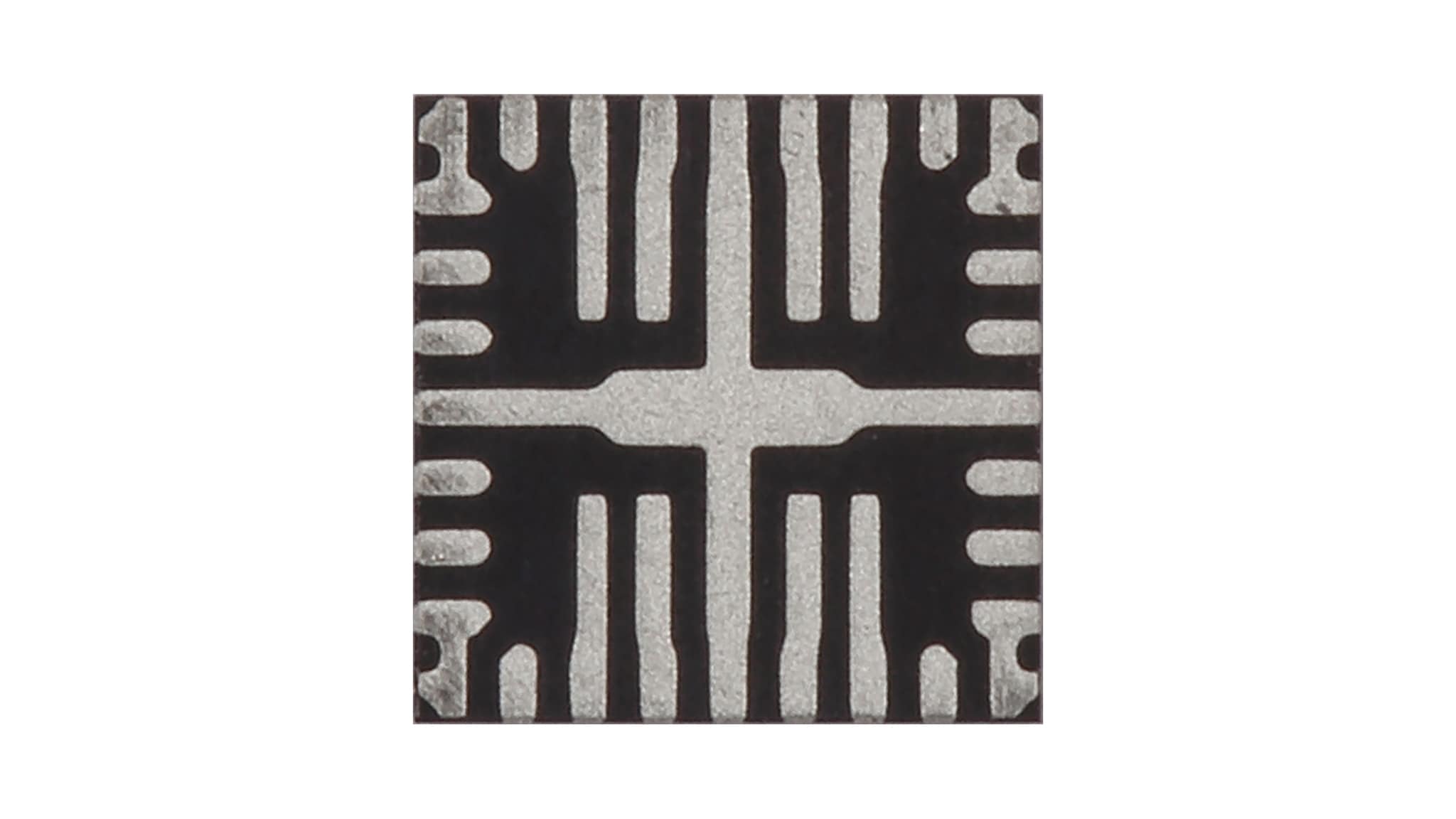

- 28ピン4.5 x 4.5 FC-QFNパッケージ
- 一般的なPMIC、PoLでMCUをサポート
- I2Cインターフェースと入力制御
システムの特長
- ワンタイム・プログラマブル (OTP) メモリによる柔軟なデバイス構成
- 高速I2Cインターフェース (3.4 MHz)
- PGOODモニタリング回路
- 外部クロック同期
- 周波数拡散スペクトラム
- マルチPMIC同期バス
- 出力電流 (A) 3.5
- バック・レギュレータ x 3
- 適用LDOなし
ASIL Dセーフティ・レベルに適合するモニタリング回路
- ASIL Dセーフティ・レベルに適合する独立回路
- プログラム可能な故障保護による電圧モニタリング
- ウォッチドッグ（シンプル・ウィンドウとQ&Aウィンドウ）
- I2C CRCおよび書き込み保護メカニズム
- アナログ内蔵セルフテスト (ABIST)
- ロジック内蔵セルフテスト (LBIST)
プログラム可能
- ワンタイム・プログラマブル (OTP) メモリによって、電源、シーケンス、および特定の機能をプログラムできます
- 開発段階で評価ボードを使用して、カスタムOTPパーツをプログラムできます
- カスタムOTPは生産用に提供できます。NXPの販売窓口（NXPまたは販売代理店）までお問い合わせください
- GUIツールを使用してカスタムOTPを作成できます
