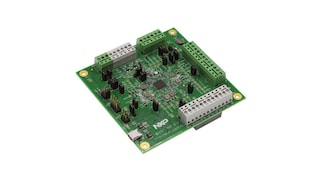

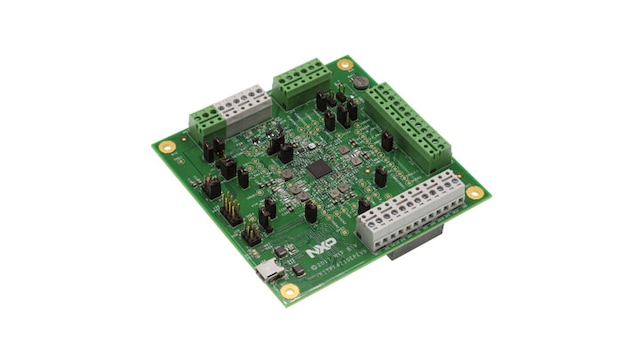

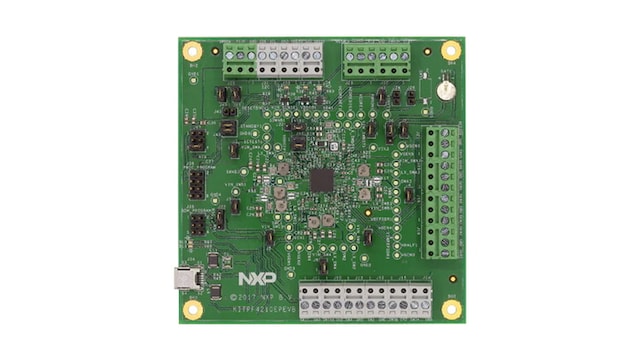

Evaluation Board for PF4210, Power Management IC for i.MX 8M

KITPF4210EPEVB

画像にカーソルを合わせると拡大表示されます。

The KITPF4210EPEVB is an easy to use evaluation board for the PF4210 Power Management IC optimized for i.MX 8M. It operates with a single power supply from 3.1 V to 4.5 V and is controlled via USB with help of an integrated USB-I²C communication bridge.

By applying the input voltage supply, the KITPF4210EPEVB powers up according to the default power-up sequence described in the PF4210 data sheet.

製品詳細

対応製品

パワーマネージメント

PMIC

  • PF4210: 14-Channel Power Management IC Optimized for i.MX 8M

Features

Connectivity

  • Onboard connectors for interfacing with future evaluation/debug tools

Power Management

  • Input voltage operation range from 3.1 V to 4.5 V
  • Output voltage supplies accessible through detachable terminal blocks
    • Four to six independent buck converters
    • One 5.0 V boost regulator
    • Six general-purpose LDO regulators
    • One DDR memory termination voltage reference
    • One VSRTC supply

Size

  • Compact form factor (4 x 4 in2)

Interface

  • Integrated USB to I²C programming interface for full control/configuration
    • Onboard PMIC control through the I²C register map
    • Fully featured programmer through J36 for external device control/programming

General Specifications

  • On/off push-button support
  • Hardware configuration flexibility through various jumper headers and resistors
  • Coin cell support for “Try-Before-Buy” (TBB) mode

購入オプション

KITPF4210EPEVB-Image

クリックして展開

KITPF4210EPEVB
アクティブ

Evaluation Board for PF4210, Power Management IC for i.MX 8M.

    $181.65 USD
    在庫あり :5

    通常 1～2営業日以内に配送

    カートに入れる
