Evaluation Board - MC34FS6408, Safe DC/DC up to 1.5 A

KIT34FS6408EVB
製造開始前
  • このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

画像にカーソルを合わせると拡大表示されます。

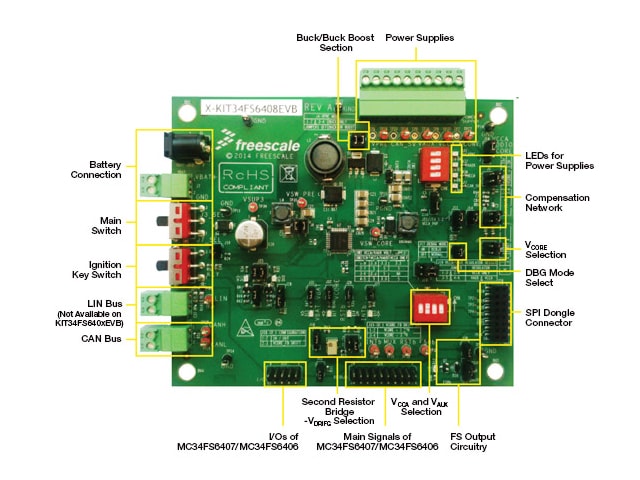

KIT34FS6408EVB evaluation board demonstrates the functionality of the MC34FS6408 power system basis chips. This IC is equipped with an Intelligent Power Management System including safety features targeting the latest ISO26262 automotive functional safety standard. The evaluation board is a standalone board that can be used either with a compatible microcontroller or with a PC. In the latter case, it is necessary to use an SPI/USB accessory interface board

製品詳細

対応製品

パワーマネージメント

セーフティSBC

  • MC34FS6408: 昇降圧DC/DC搭載、Vcore最大1.5 AのセーフティSBC

Features

Connectivity

  • CAN-bus
  • IO connector (IO_0 to IO_5)

Power Management

  • VBAT power supply either through power jack (2 mm) or phoenix connector
  • VCORE configuration: 1.23 V or 3.3 V
  • VCCA configuration:
    • 5.0 V/3.3 V
    • Internal transistor or external PNP
  • VAUX configuration:
    • 3.3 V or 5.0 V
    • Enabled or disabled at startup

Debug

  • Debug connector (SPI bus, CAN digital, LIN digital, RSTb, FSOb, INTb, Debug, MUX_OUT)

User Components

  • Signaling LED to give state of signals or regulators
  • Ignition key switch
