Isolated Network High-Speed Transceiver

MC33664 アクティブ

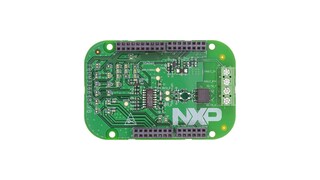

画像にカーソルを合わせると拡大表示されます。

Our MC33664 is a transceiver physical layer transformer driver designed to conveniently interface a microcontroller to a high speed isolated communication network. MCU SPI data bits are directly converted to pulse bit information and transferred to the bus network.

  • Follower response messages use the same structure to send pulse bit information to the MC33664 which is then converted to an SPI bit stream sent back to the MCU. This device is powered by SMARTMOS® technology.
  • The MC33664 is designed for automotive and industrial applications and is compliant with the MC3377x battery cell controller family and MPC5xxx MCU families.

ブロック図

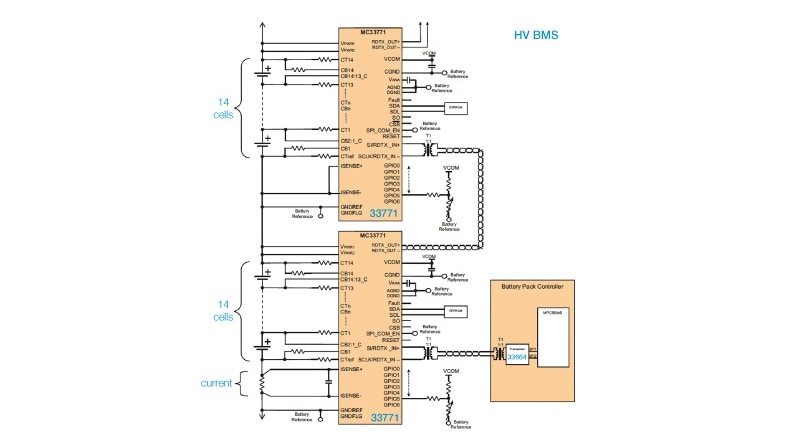

MC33771 and MC33664 High-Voltage Battery Management System

MC33771 and MC33664 High-Voltage Battery Management System
図を取得する PDF

Features

Key Features

  • 2.0 Mbps isolated network communication rate
  • Dual SPI architecture for message confirmation
  • Robust conducted and radiated immunity with wake-up
  • 3.3 V and 5.0 V compatible logic thresholds
  • Low sleep mode current with automatic bus wake-up
  • Ultra-low radiated emissions

Product Longevity Program

  • This product is included in the NXP Product Longevity program ensuring a stable supply of products for your embedded designs. MC33771B is included in the 15-year program.

部品番号： MC33664ATL1EG.
