Name: TEA2016AAT/2開発プログラミング・ボードおよびサンプル
Price: 50.00 USD

画像にカーソルを合わせると拡大表示されます。

TEA2016は、高効率共振電源用のデジタル・コンフィギュラブルLLCおよびPFCコンボ・コントローラです。この製品には、LLCコントローラ機能と、DCMモードおよびQRモードで動作するPFCコントローラ機能の両方が搭載されています。TEA2016AATは、薄型でボディ幅が狭いSO16パッケージを採用しています。

TEA2016AATのデジタル・アーキテクチャは、設定可能な高速のハードウェア・ステート・マシンに基づき、非常に信頼性の高いリアルタイム性能を実現します。電源開発時には、特定のアプリケーション要件を満たすようにデバイスに新しい設定をロードすることで、LLCおよびPFCコントローラの多くの動作および保護設定を調整できます。

デザイン・ファイル

製品詳細

対応製品

パワーマネージメント

PFC内蔵AC-DCコントローラ

TEA2016: 共振電源用デジタルLLC＆PFCコンボ・コントローラ

特長

TEA2016の特長

以下のような複数のパラメータを簡単に設定可能。
- すべての動作モードで可聴域外となる動作周波数
- バースト・モードで可聴ノイズを低減するソフト・スタートとソフト・ストップ
- 動作モード間の正確な移行レベル（ハイパワー・モード/ローパワー・モード/バースト・モード）
個別に設定可能なレベルとタイマ
すべての保護を個別に、ラッチ、安全な再起動、または「再起動を数回試行後にラッチ」に設定できます（特許82096505US01）

TEA2016DK1008の内容

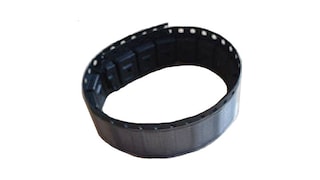

TEA2016AAT/2dev ICサンプル20個
TEA20xx_SOCKET_DB1586プログラミング・ボード x 1

TEA2016AAT/2dev

TEA2016DK1008キットには、TEA2016AAT/2 ICの特別開発バージョンが含まれています

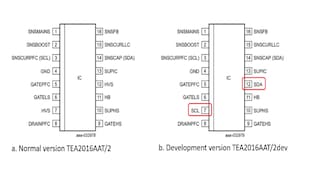

高電圧スペーサ・ピン7と12には、ICの第2のI²Cインターフェースへの接続部が設けられていますが、これらは通常は接続されていません（高電圧スペーサ・ピン）
これにより、ICの動作中にパラメータ設定を簡単に変更できます（動作を「オン・ザ・フライ」で変更可能）

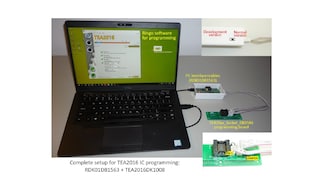

TEA20xx_SOCKET_DB1586プログラミング・ボード

このボードは、TEA2016AAT/2devサンプルのプログラミングに慣れるために使用できます
このプログラミング・ボードは、少数シリーズのICのプログラミングに適しています

購入オプション

クリックして展開

TEA2016DK1008
アクティブ

TEA2016AAT/2 Development Programming Board and Samples.

キットの内容

キットの同梱物：

ソケット付きプログラミング・ボード
20個の開発サンプル

$50.00 USD

在庫あり :9

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

8 ドキュメント

コンパクトリスト

TEA2016 PFC + LLC Controller IC Application Note[AN12330]

PDFNov 28, 2019改訂 1

Improvements TEA2016AAT/2 vs. the TEA2016AAT/1[TEA2016AAT2-vs-TEA2016AAT1-Reference]

PDFApr 10, 2023改訂 1

UM11925 TEA2016DK1008 Programming Board and Development Samples User Manual[UM11925]

PDFMay 10, 2023改訂 1

TEA2016/TEA2095 ICs - Fact Sheet[TEA2016-2095-FS]

PDFApr 8, 2020改訂 1
NXP GreenChip ICs TEA2016 and TEA1995[TEA20161995FSDAS]

PDFFeb 28, 2020改訂 1

Ringo TEA2016 development software with GUI user manual[UM11219]

PDFJul 30, 2019改訂 1.05
TEA2016DB1514 USB to I2C hardware interface user manual[UM11235]

PDFJun 27, 2019改訂 1
Getting Started with the TEA2016DK1008[GS-TEA2016DK1008]はじめに

HTMLJul 26, 2023
