S12ZVM 3-Phase Electrical Water Pump (EWP) Reference Design
S12ZVM-EWP-PMSM アラートの受信

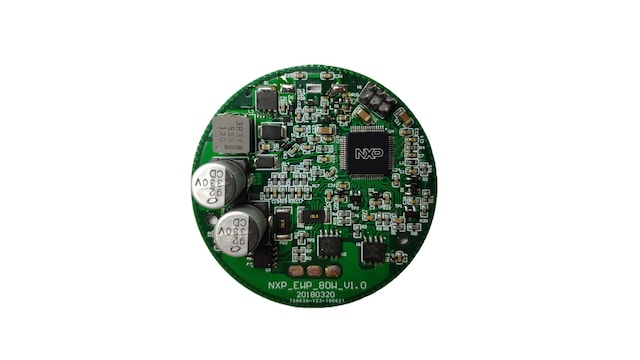

The S12ZVM-EWP is a reference design board engineered for 3-phase permanent magnet synchronous motor (PMSM) water pump with sensorless FOC dual shunt control applications.
Based on the 16-bit S12 MagniV® S12ZVM mixed-signal microcontrollers, the S12ZVM-EWP provides A-sample PMSM electrical water pump ECU hardware and software to accelerate water pump product development and production.
Go to market faster with NXP water pump solutions - Fact Sheet
製品詳細
対応製品
プロセッサ＆マイクロコントローラ
S12 MagniVミックスド・シグナルMCU
- S12ZVM: S12ZVM Mixed-Signal MCU for Automotive and Industrial Motor Control Applications
Features
Functional
- PMSM sensorless FOC algorithm supported
- Software for over current, stall detection, under voltage, over voltage, over temperature protection
- Speed control using PWM duty cycle and FreeMASTER
- Fault clear and restart auto-mode if related macro enabled
Interfaces
- PWM and LIN function integrated in one wire
- BDM and SCI integrated in one plug: Four layers PCB with one layer components mounted
Power
- 12 V system application, supply voltage range from 9 V to 18 V
- 7 A input current, up to 80 W input power
- Dual shunt current sampling
- Hardware overvoltage, undervoltage, overcurrent, and short protection
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 7 ドキュメント
-
ユーザ・ガイド
S12ZVM-EWP - hardware User Manual はじめに
-
ユーザ・ガイド
S12ZVM-EWP - software User Manual はじめに
-
ユーザ・ガイド
S12ZVM-EWP - Software User Manual はじめに
-
ユーザ・ガイド
S12ZVM-EWP - Hardware User Manual はじめに
設計・リソース
ソフトウェア
4 ソフトウェア・ファイル
-
スニペット、ブート・コード、ヘッダ、モニタなど
S12ZVM Electrical Water Pump solution – Example Codes
-
ライブラリ
Automotive Math and Motor Control Library Set for MC9S12ZVM
-
デバッグと可視化ツール
FreeMASTERランタイム・デバッグ・ツール
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
