Name: 困難なRF環境にも対応する、決済および物理的アクセス制御向けNFCフロントエンド
Availability: BackOrder

タグおよびリーダー・デバイス向けの新しいオンラインNFCアンテナ・ツールをご覧ください。

NXPのPN5190は、高RF出力 (2 W) と高受信感度を備えたフルNFCフロントエンドであり、決済端末をはじめ、厳しい環境下で耐性に優れたRFフィールドを生成する必要のあるすべてのリーダーに適した堅牢なソリューションです。

PN5190は、幅広いスマートカードや携帯電話との相互運用性を確保するとともに設計を簡素化し、EMVCo 3.2アナログおよびデジタルL1の認証取得を可能にします。

高い出力と受信感度により、小型アンテナの設計において、より大型のアンテナと同等の通信範囲を確保できます。これは、大型アンテナではスペースに制約がある設計において特に重要です。効率的な省電力モードにより、住宅のオートロックなどのバッテリー駆動システムのバッテリー寿命が延長されます。

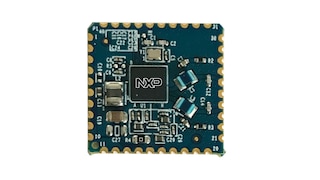

製品画像を見る

データ・シート

アプリケーション・ノート

製品詳細

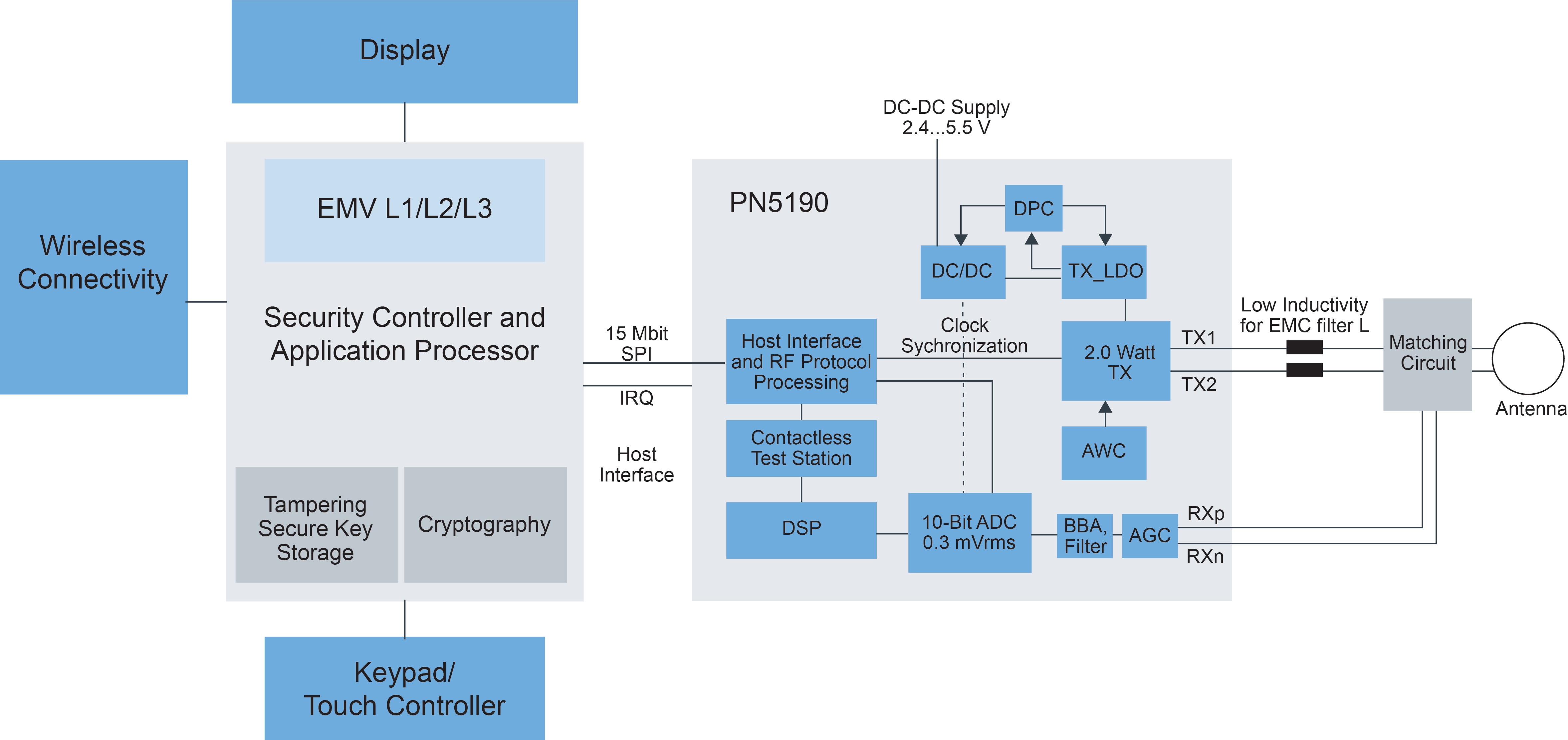

ブロック図

PN5190のブロック図

図を取得する PDF

特長

高出力 (2 W) かつ充実した機能のトランスミッタ：DPC 2.0（ホストMCUに処理負荷をかけない動的電力制御）
3.3 V単一電源で最大TX（トランスミッタ）出力が可能
1本の差動アンテナまたは2本のシングルエンド・アンテナの接続
堅牢なレシーバ：自動設定、TFTディスプレイ・ノイズに対する高度な非感受性によりRF性能が向上
遠距離通信向けカード・モードでのアクティブ負荷変調を備えたフルNFCフロントエンド
関連するすべてのRFプロトコルを実装
NXP独自のNTAG5通信向け高速データ・レート（最大212 Kbit）
超低消費電力でのカード検出により、平均消費電力を低減
EMD処理機能（EMVCo 3.1、ISO、FeliCa）の柔軟な構成により、将来的なシステム統合にも対応
可変キャパシタによるアンテナの自動チューニング (AAT)
テスト信号の外部プローブなしでのRFデバッグが可能（ただし必須ではない）：PCI準拠のPOS端末に最適なデバッグ・ソリューション
AUX0、AUX1、AUX2出力での高度なRFデバッグ
認証：EMVCo 3.2、NFCフォーラム
NFC Cockpit構成ツールによるサポート

ファームウェア

PN5190ファームウェア


PN5190 B1	2.07および2.F7	2.06および2.F6
PN5190 B2	3.01および3.F1	3.00および3.F0

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
