NTM88x1x5T1の生産終了に伴い、新規設計にはNTM88x1x5ST1が推奨デバイスとなります。

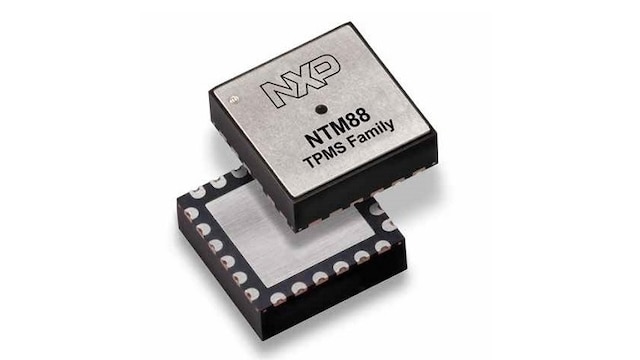

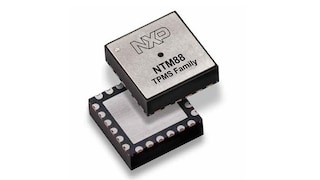

NTM88は高集積タイヤ空気圧センサ・ファミリであり、以下の特長を備えています。

4 mm x 4 mmの小型フットプリント・パッケージ
低消費電力：スタンバイ電流180 nA（標準）（3.0 V、25 °C時）
16 KBの大容量メモリ
現場で実績のある2軸加速度センサ・アーキテクチャを採用、XZ軸加速度センサによりモーション検知とタイヤ装着位置認識を実現
900 kPa、1100 kPa、1500 kPaに対応

詳細およびサンプルの供給状況については、最寄りの営業所にお問い合わせください。

データ・シート

アプリケーション・ノート

製品詳細

ブロック図

NTM88圧力センサ

NTM88 Block Diagram

図を取得する PDF

特長

主な特長

4 x 4 x 1.98 mmのQFNパッケージにより、はんだ接合部の目視検査が可能
100～1500 kPaの圧力範囲
1軸または2軸
標準または高精度の加速度センサ公差の設定が可能
LFOによる低消費電力ウェイクアップ・タイマ、フリーランニング・カウンタ、周期リセット
消費電力を削減する専用ステート・マシン
8ビットMCU/S08コア - SIM、割込み、デバッグ/モニタリング対応
512バイトRAM/16 kフラッシュ（NXP係数用に1 k、ユーザー・アプリケーションおよびNXPファームウェア・ライブラリ用に15 k）
315/434 MHzの内部RFトランスミッタ
125 kHzの内部LFレシーバ
汎用GPIOピン x 6（2つはA/D入力用）

長期製品供給プログラム

本製品はNXP長期製品供給プログラムの対象であり、発売から最低15年間の供給が保証されています

NTM88の仕様

生産終了した部品番号	注文可能な部品番号（代替品）	圧力範囲	-40°C～105°Cでの圧力公差	動作温度範囲	-20°C～85°Cでの温度公差	Z軸加速度センサの範囲	-40°C～125°CでのZ軸加速度センサの公差	X軸加速度センサの範囲	-40°C～125°CでのX軸加速度センサの公差
大型トラックにおけるデュアルXZ軸加速度センサの圧力範囲
N/A	NTM88K135Snew	90～1518 kPa	±17 kPa	-40～+125°C	±3°C	-360～+400 g	±3 @ 0 g	-80～+90 g	±3 @ 0 g
	NTM88K145Snew					-80～+90 g		-360～+400 g
	NTM88K155Snew					-360～+400 g		-360～+400 g
中型トラックにおけるデュアルXZ軸加速度センサの圧力範囲
NTM88J125	NTM88J125S	90～1110 kPa	±5 kPa	-40～+125°C	±3°C	-175～+550 g	±3 @ 0 g	-400～+400 g	±3 @ 0 g
NTM88J135	NTM88J135S					-360～+400 g		-80～+90 g
NTM88J145	NTM88J145S					-80～+90 g		-360～+400 g
NTM88J155	NTM88J155S					-360～+400 g		-360～+400 g
乗用車および小型トラックにおけるデュアルXZ軸加速度センサの圧力範囲
NTM88H125	NTM88H125S	90～930 kPa	±5 kPa	-40～+125°C	±3°C	-175～+550 g	±3 @ 0 g	-400～+400 g	±3 @ 0 g
NTM88H135	NTM88H135S					-360～+400 g		-80～+90 g
NTM88H145	NTM88H145S					-80～+90 g		-360～+400 g
NTM88H155	NTM88H155S					-360～+400 g		-360～+400 g
