ASL5015EVBMSTのスタート・ガイド
このドキュメントの内容
-
パッケージの内容
-
接続
-
ハードウェアの構成
-
ソフトウェアの入手
サインイン 進行状況を保存するには アカウントをお持ちでない方 アカウントを作成する。
お客様の Leader EVB MLC ASL5015SHN
1. パッケージの内容
NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリー寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、改善されたパフォーマンスを実現します。
このページでは、ASL5015EVBMST評価ボード（リーダー）の設定方法について説明します。
1.1 キットの内容/同梱物一覧
ASL5015EVBMSTには以下のものが含まれます。
- 組立て済み/テスト済みの評価ボード
- 電源およびCAN (FD) 通信用ケーブルハーネス
1.2 必要な機器
ASL5015EVBMSTを使用するには、キットの同梱物と追加のハードウェアに加え、ソフトウェアがインストールされたWindows PCワークステーションが必要です。
- 12 V電源。電流の要件は、目的の負荷（リーダー・ボードに連なるフォロワー・ボードの数）によって異なります。各モジュールの消費電流を0.015 Aと見なす必要があります
- マトリックスLEDコントローラの評価ボードを制御するためのS32K144EVB-Q100（GUI使用時のみ）
- NXPのLEDドライバとコントローラのアプリケーション、およびGUI（グラフィカル・ユーザー・インターフェース）。DocStoreで入手できます
- （オプション）Vector CANoeソフトウェア。開発済みのシミュレーションをDocStoreで入手できます
- このキットは、ユーザー自身のソフトウェアまたは別の刺激ソースとともに使用できますが、これらのツールはこのドキュメントの対象外です
1.3 システム要件
この評価ボードにはWindows PCワークステーションが必要です。この評価ボードで作業する際は、これらの最低限の仕様を満たすことで良好な結果が得られます。
- Windows 7、Windows 8、またはWindows 10を搭載したUSB対応のコンピュータ
2. 接続
2.1 ボードの概要
ASL5015EVBMST評価ボードは、高集積で柔軟性の高いマトリックスLEDコントローラ (MLC) であるASL5x15SHN ICを搭載しています。このキットは、最大1.5 Aの電流で12個のLEDまたはセグメントを駆動するように設計されています。デフォルトのアプリケーションでは、マイクロプロセッサ・ユニット (MCU) がコントローラ・エリア・ネットワーク (CAN) インターフェース経由でデバイスを制御します。MCUは、個々のチャネルの調光プロファイルをそれぞれ制御します。ASL5x15SHNには、システム内のエラーの検出を可能にするいくつかの診断読み取り値も備わっています。1枚のリーダー・ボードに最大9枚のフォロワー・ボードを連ねることができます。
2.2 ボードの特長
ASL5015EVBMSTボードは次のような特長を備えています。
- 1個のASL5x15SHNマトリックスLEDコントローラ (MLC) の制御
- NXPのあらゆるASL5xxxyHNマトリックスLEDコントローラ（HVQFN製品）を制御するオプション。これらの製品はすべてピン互換です
- CANプロトコル通信を介する、S32K144EVB-Q100へのインターフェース・コネクタ（リーダーEVBでのみ利用可能）
- 電源コネクタ（+12 VおよびGND）。S32K144EVB-Q100インターフェースと組み合わせて使用（リーダーEVBでのみ利用可能）
- 1つまたは複数のLEDボードへのインターフェース・コネクタ
- CANバスのデバイス・アドレスを選択するディップ・スイッチ
- フォロワー・ボードを連ねるためのインターフェース・コネクタ（ボードの概要のセクションを参照）
- リーダー・ボードや他のフォロワー・ボードに接続するためのインターフェース・コネクタ（フォロワーEVBでのみ利用可能）
2.4 ASL5015EVBSLAV評価ボード
リーダー・ボードにはUJA1163システム・ベーシス・チップ (SBC) ICが1個実装されており、CAN (FD) プロトコルを通してマイクロコントローラまたはVector CANoeとの通信が可能です。また、同じボードに実装されたMLCに加え、リーダー・ボードに連なる各フォロワー・ボードに実装されたMLCにも電源を供給します。1枚のリーダー・ボードに最大9枚のフォロワー・ボードを連ねることができます。

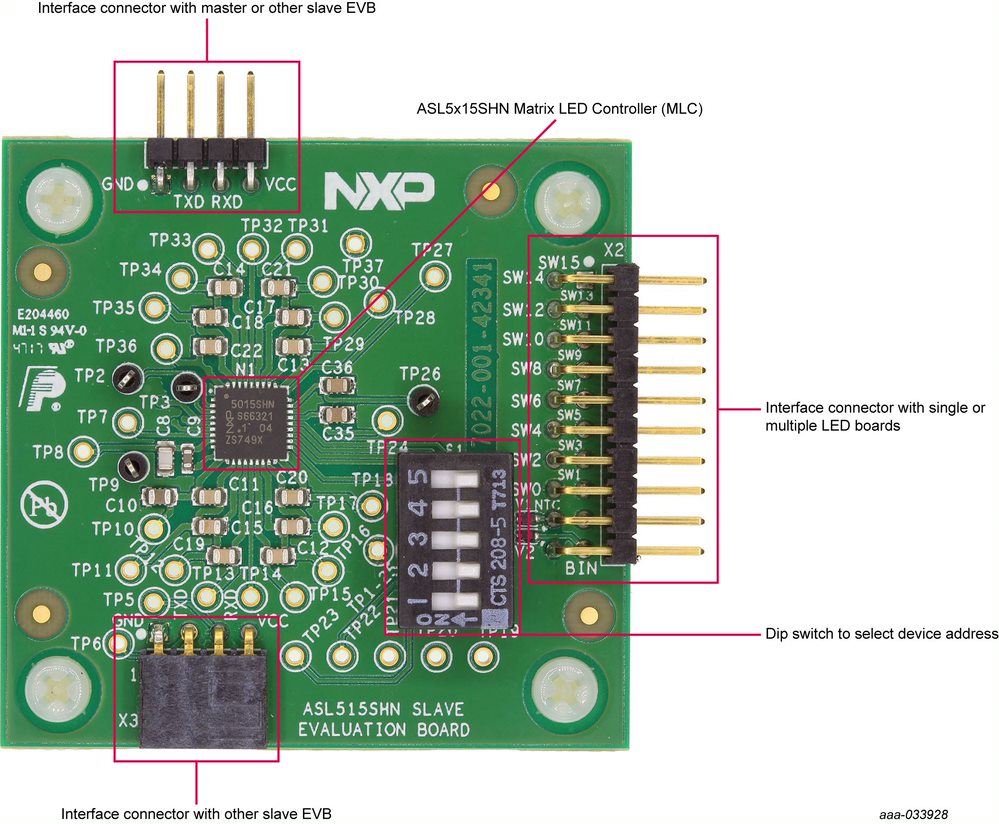

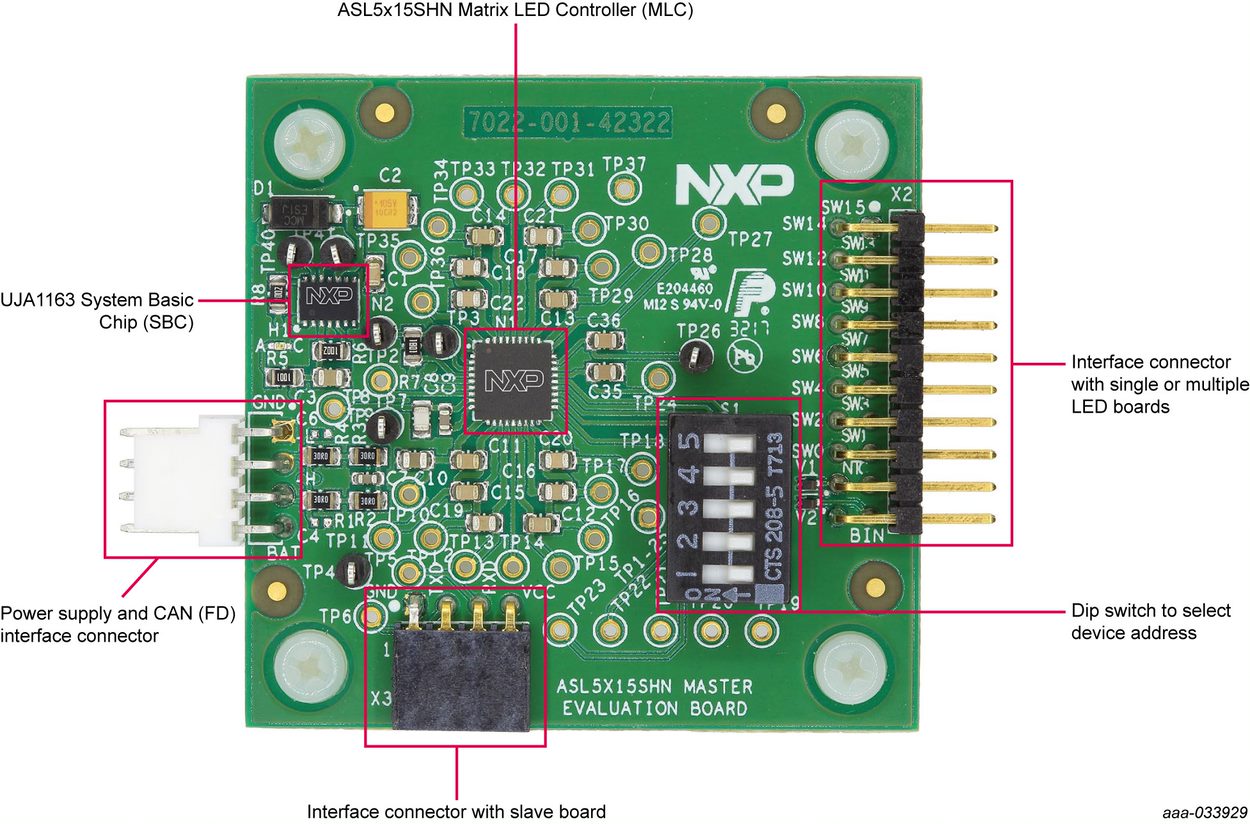

図は、ASL5x15EVBSLAV上の重要なコンポーネントを示しています。

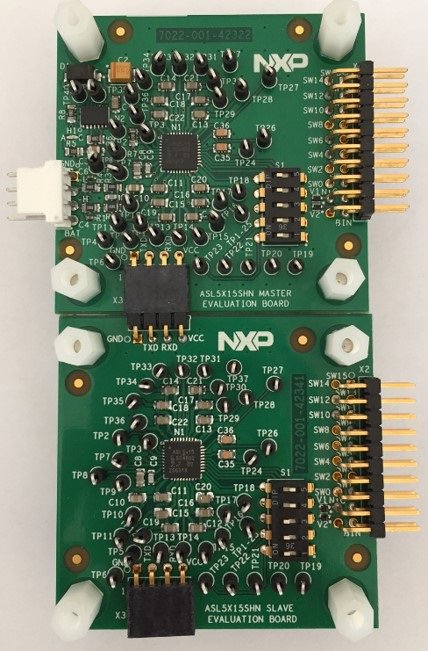

リーダー・ボードとフォロワー・ボードの接続例です。1枚のリーダー・ボードに最大9枚のフォロワー・ボードを連ねることができます。

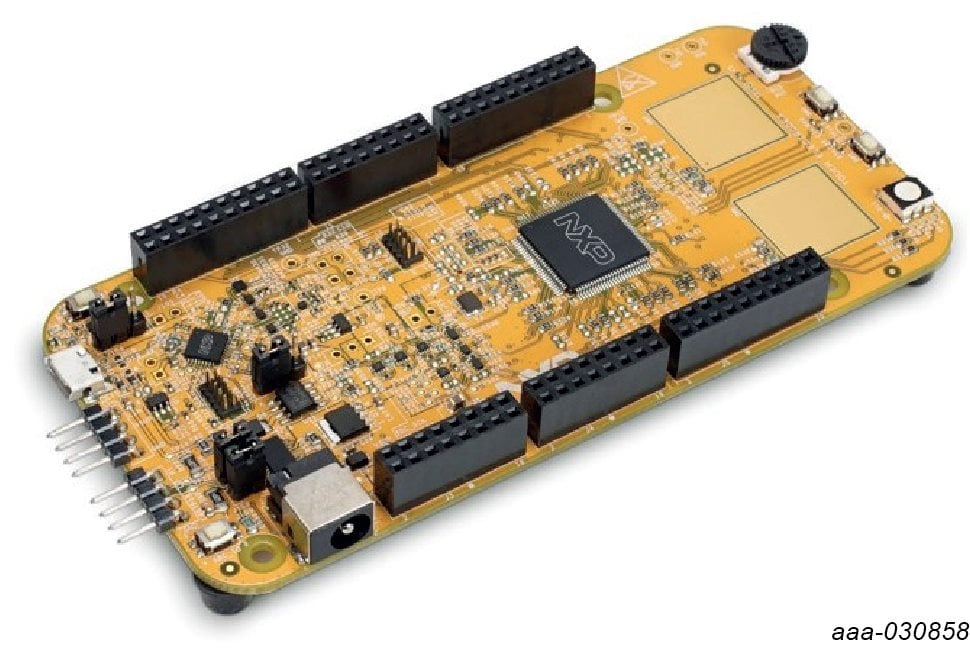

2.5 S32K144EVB-Q100評価ボード
ASL5015EVBMSTは、S32K144EVB-Q100と互換性があります。S32K144EVB-Q100は、ASL5x15SHNデバイスに（CAN (FD) 通信を介して）制御信号を提供します。GUIを使用している場合、S32K144EVB-Q100は、GUIで選択した方法でチャネルを駆動します。S32K144EVB-Q100は、スタンドアロン・アプリケーションやプロトタイプ・システムを作成するためのシステム・プロセッサとしても使用できます。

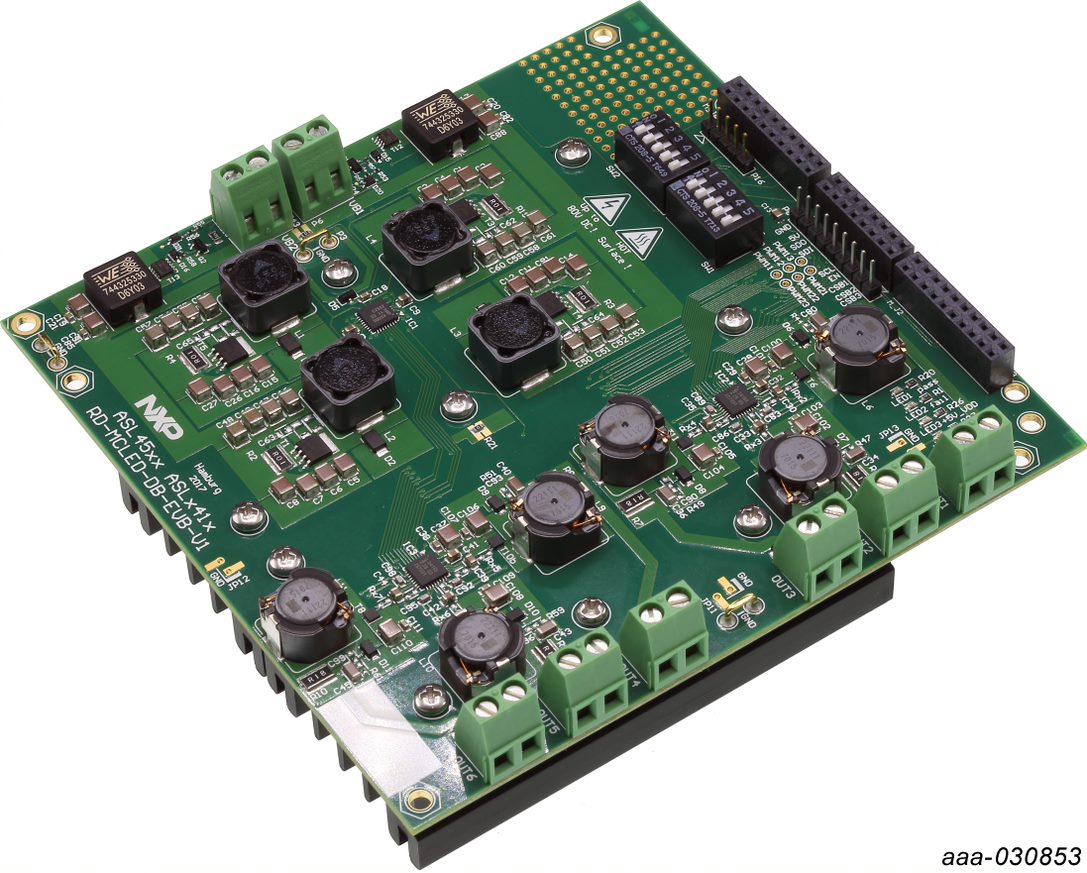

2.6 ASL45XASLX41 - マルチチャネルLEDドライバ・システム評価ボード
ASLx500SHNおよびASLx41xSHN評価ボード (EVB) は、高集積で柔軟性の高い4相DC-DC昇圧コンバータICであるASL4500SHNを1個と、一定の平均DC電流を供給する3チャネル降圧モードLEDドライバICであるASL3416SHNを2個搭載しています。このキットは、150 mA～1.6 Aおよび2 V～60 VのLEDストリング電圧で6本のLEDストリングを駆動するように設計されています。デフォルトのアプリケーションでは、マイクロプロセッサ・ユニット (MCU) がシリアル・ペリフェラル・インターフェース (SPI) 経由でデバイスを制御します。
ASL5x15EVBMSTは、S32K144EVB-Q100のCAN物理バスとLEDにのみ接続されます。ASL5x15EVBMST EVBは、ASL45XASLX41に直接は接続されません。ASL45XASLX41 EVBの接続の詳細については、ASL45XASLX41ユーザー・ガイド（要NDA）を参照してください。
3. ハードウェアの構成
3.1 ハードウェア構成

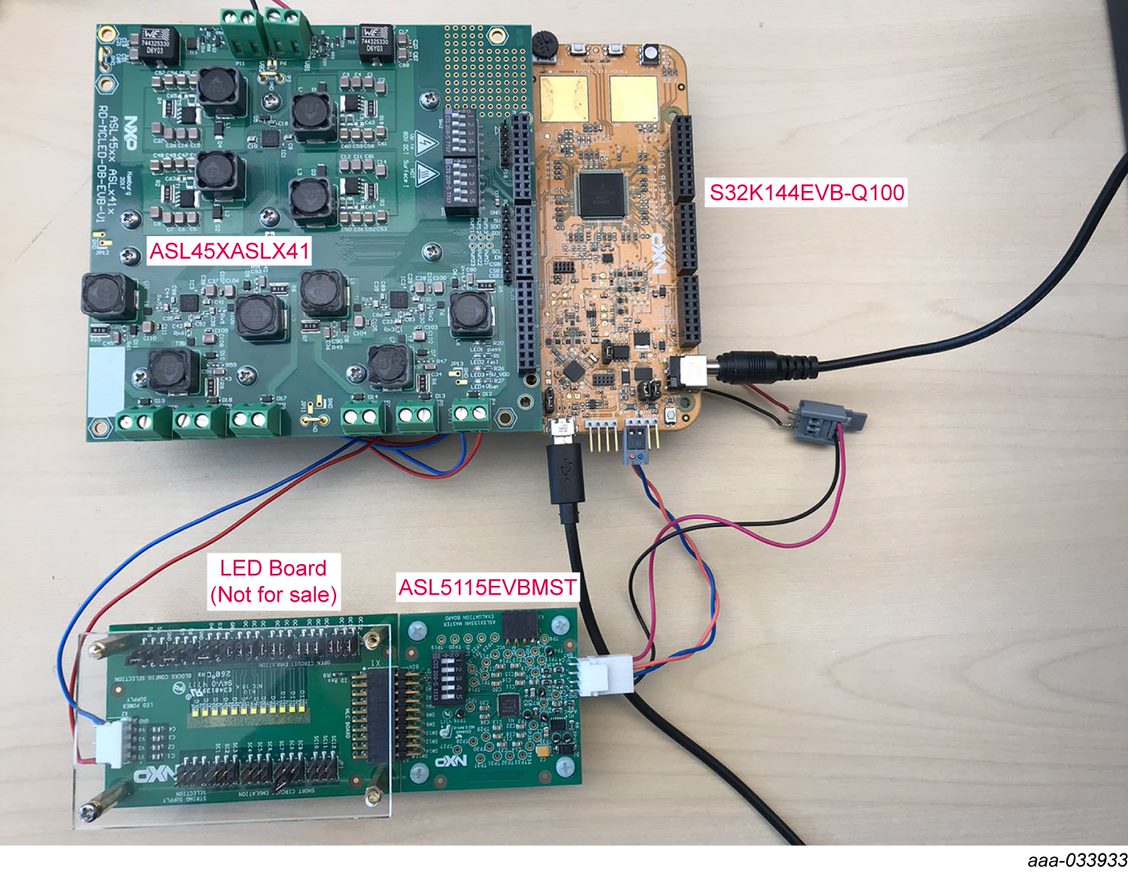

ASL45XASLX41マルチチャネルLEDボードのコネクタに接続したS32K144EVB-Q100に、ケーブル・ハーネスを使用して電源とCAN (FD) 通信用にASL5015EVBMSTを接続することで、システム全体の構成が完了します。また、ここには示されていませんが、最大9枚のASL5115EVBSLAVフォロワー・ボードを使用して構成することもできます。お客様ご自身のLEDボードを使用できます。
3.2 構成イメージ
ASL5x15EVBの使用を開始するには、次の接続と設定を行う必要があります。
- ASL5015EVBMSTをS32K144EVBに接続します。SBCを介したCAN通信を可能にするために、S32K144EVB-Q100に12 Vを供給することを忘れないでください
- 電源を切った状態で、S32K144EVB-Q100の12 V DC電源をASL5015EVBMSTの電源端子に接続します
- ASL5015EVBMSTにLEDボード（図に例を示しています）を取り付けます。さらに、システム内に1つまたは複数のフォロワーEVBがある場合は、コネクタ
X1とX3を使用してリーダー・ボードとのチェーンを作成します - （オプション）オプションのASL45XASLX41を使用する場合：S32K144EVB-Q100をASL45XASLX41に取り付け、使用可能な降圧出力のいずれかをLEDボードに供給します
- USBケーブルのミニ・コネクタ側をS32K144EVB-Q100に差し込みます
- USBケーブルの標準コネクタ側をコンピュータに接続します
- 電源を入れます。電源インジケータLED（ASL5x15EVBMSTの赤色LED）（ASL45XASLX41の緑色LED3およびLED4）が点灯します

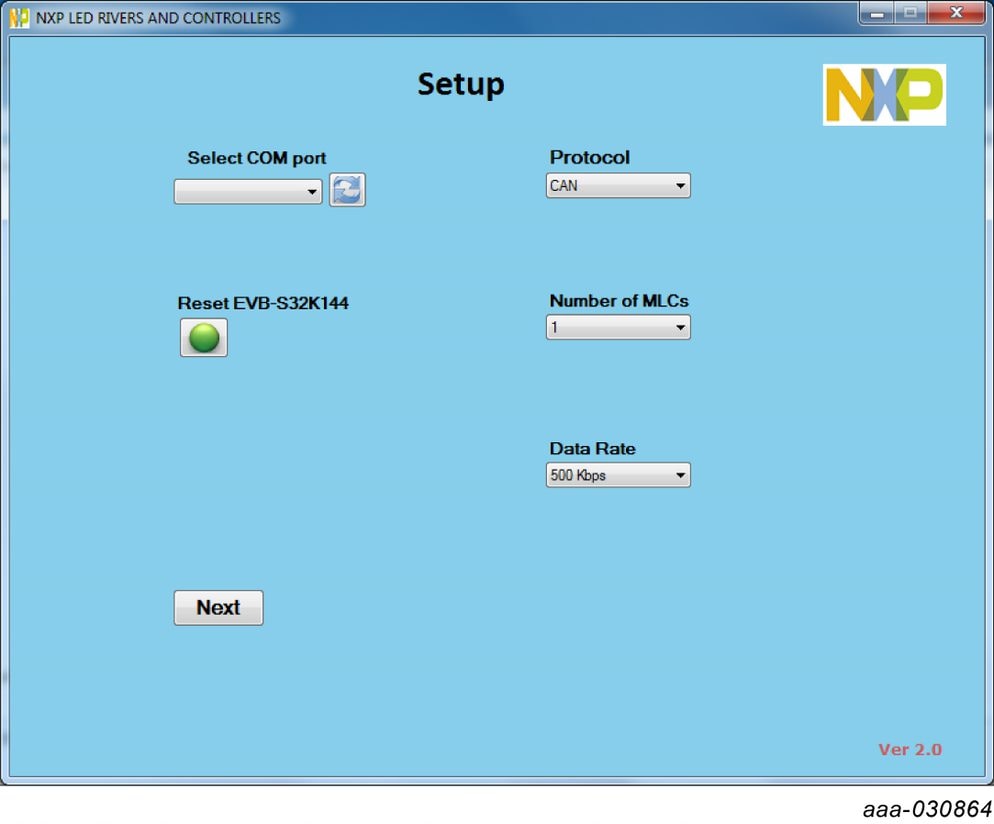

- （オプション）GUIを使用して、すべての評価ボード（S32K144EVB-Q100、ASL45XASLX41、およびすべてのMLCの評価ボード）を駆動します
- （オプション）Vector CANoeソフトウェアを使用してMLCの評価ボードを駆動します
- （オプション）独自のソフトウェア、マイクロコントローラ、LEDドライバ・モジュールとともにEVBを使用して、NXPのマトリックスLEDコントローラを評価します
4. ソフトウェアの入手
4.1 グラフィカル・ユーザー・インターフェース動作環境の準備
ASL5015EVBMST、ASL5015EVBSLAV、S32K144EVB-Q100、ASL45XASLX41の各評価ボードを使用してシステムを完全に構成するには、いくつかのステップを実行する必要があります。
4.2 S32K144EVB-Q100のダウンロードとフラッシュ
S32K144EVB-Q100ソフトウェアの最新バージョンをダウンロードしてインストールするには、次の手順に従います。
- ASL4XASLX41にアクセスします
- 「使用を開始する」セクションで、ソフトウェアと設計ファイルをダウンロードします（NDAが必要です）
- ファイルをコンピュータ上に解凍します
S32K144EVB-Q100のフラッシュ：
- S32K144EVB-Q100をmicro USBケーブルでPCに接続します
- S32K144EVB-Q100がUSBドライブとして表示されます
- ダウンロードして解凍したフラッシュ・イメージ (*.srec) ファイルを、S32K144EVB-Q100 USBドライブのルート・ディレクトリにコピーします
- コピー・プロセスには約1分かかります。完了すると、S32K144EVB-Q100がフラッシュされ、GUI、ASL5x15EVBMST、ASL5x15EVBSLAV、およびASL45XASLX41とともに使用できるようになります
設計・リソース
ボード情報
ソフトウェアとハードウェアに関する手順の詳細については、UM11224：ASL5x15評価ボード - ユーザー・ガイド を参照してください。
また、S32K144EVBツールの概要ページでも使用方法を確認できます。
関連リソース
製品概要
ASL5xxxyHz：車載用照明向けスマート・マトリックスLEDコントローラ。
ツール概要
概要セクションには、デバイスの説明、製品の特長、キットの内容リスト、サポートされているデバイスのリスト（およびリンク）、関連製品のリスト（およびリンク）、ならびに「使用を開始する」セクションが含まれています。
- 仕様：ボードの技術仕様と特長
- ドキュメントとソフトウェア：最新の関連ドキュメントやソフトウェア・ファイルのダウンロード
- 購入/パラメータ：製品の購入、製品のパラメータやキット内容の表示
- ヘルプ：コミュニティやパートナー情報などのサポート情報
ファイルをダウンロードしたら、セットアップ手順を含むユーザー・ガイドを含め、各ファイルの内容を確認します。
