Name: HVBMSバッテリー・ジャンクション・ボックス BJB
Price: 882.05 USD
Availability: InStock

製品詳細

ブロック図

図を選択する。:

HVBMS-BJB - 400 V、ETPL使用

HVBMS-BJB - 400 V、CAN使用

HVBMS-BJB - 800 V、ETPL使用

図を取得する PDF

対応製品

バッテリー・マネジメント

バッテリー・セルコントローラ

MC33772C: 6チャネルのリチウムイオン・バッテリー・セル・コントローラIC

バッテリー通信用IC

MC33665A: 汎用BMS通信TPLトランシーバおよびCAN FDゲートウェイ

インターフェース

CAN with Flexible Data Rate

TJA144x: Automotive CAN FD Transceiver Family

特長

高電圧測定

7種類の高精度高電圧測定

バッテリー電流測定

完全に冗長な電流測定
0.5%の測定誤差（ICレベルのみ）

温度測定

電流測定補正のためのシャント温度測定
プリチャージ抵抗温度測定

絶縁測定

高電圧領域と低電圧領域の間の絶縁抵抗測定

通信

2つのバッテリー内部通信オプション：絶縁型エレクトリカル・トランスポート・プロトコル・リンク (ETPL) または標準CAN/CAN FD

購入オプション

クリックして展開

RD772BJBTPLEVB
アクティブ

HVBMS Battery Junction Box Using ETPL with MC33772C (BJB).

キットの内容

キットの内容：

RD772BJBTPLEVBボード x 1
電源ケーブル x 1
高電圧測定ケーブル x 3
サーマル・センサ・ケーブル x 1
ETPLケーブル x 1

$882.05 USD

在庫あり :11

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

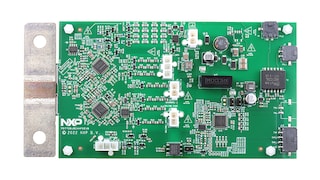

RD772BJBCANFDEVB
アクティブ

HVBMS Battery Junction Box (BJB).

キットの内容

キットの内容：

$510.00 USD

在庫あり :11

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

RD772BJBTPL8EVB
アクティブ

HVBMS Battery Junction Box (BJB).

キットの内容

キットの内容：

RD772BJBTPL8EVBボード x 1
電源ケーブル x 1
高電圧測定ケーブル x 7
サーマル・センサ・ケーブル x 1
ETPLケーブル x 1

$1065.73 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

RD-HVBMSCTBUN
アクティブ

HVBMS Reference Design Bundle Using ETPL.

キットの内容

キットの内容：

バッテリー・マネジメント・ユニット (RD-K344BMU)
集中型セル・モニタリング・ユニット (RD33775ACNTEVB)
バッテリー・ジャンクション・ボックス (RD772BJBTPLEVB)
バッテリー・パック・エミュレータ (BATT-14CEMULATOR)（電源付き）
バッテリー・エミュレータ・エクステンダ (BATT-14EXTENDER)
開発スイートをダウンロードするための登録ID（アクティベーション後にダウンロード可能）

$2699.00 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

2 ドキュメント

コンパクトリスト

High-Voltage BMS Reference Design - Fact Sheet[HVBMSFS]

PDFAug 5, 2022改訂 1

次世代バッテリー・マネジメント・システムのアーキテクチャ[HVBMSWPA4]

PDFApr 11, 2023改訂 0
