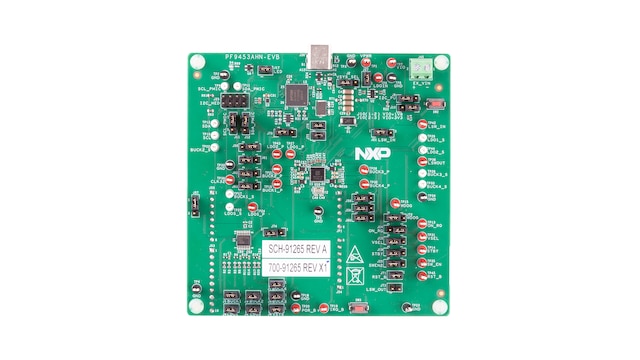

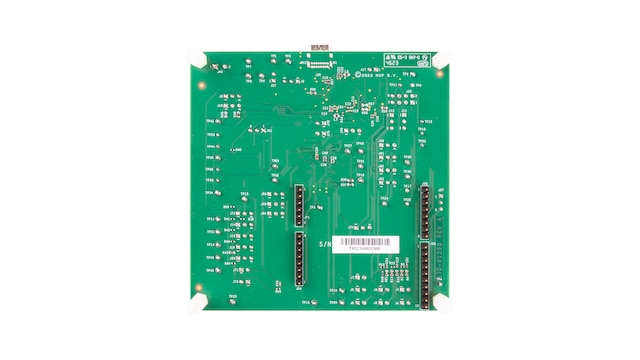

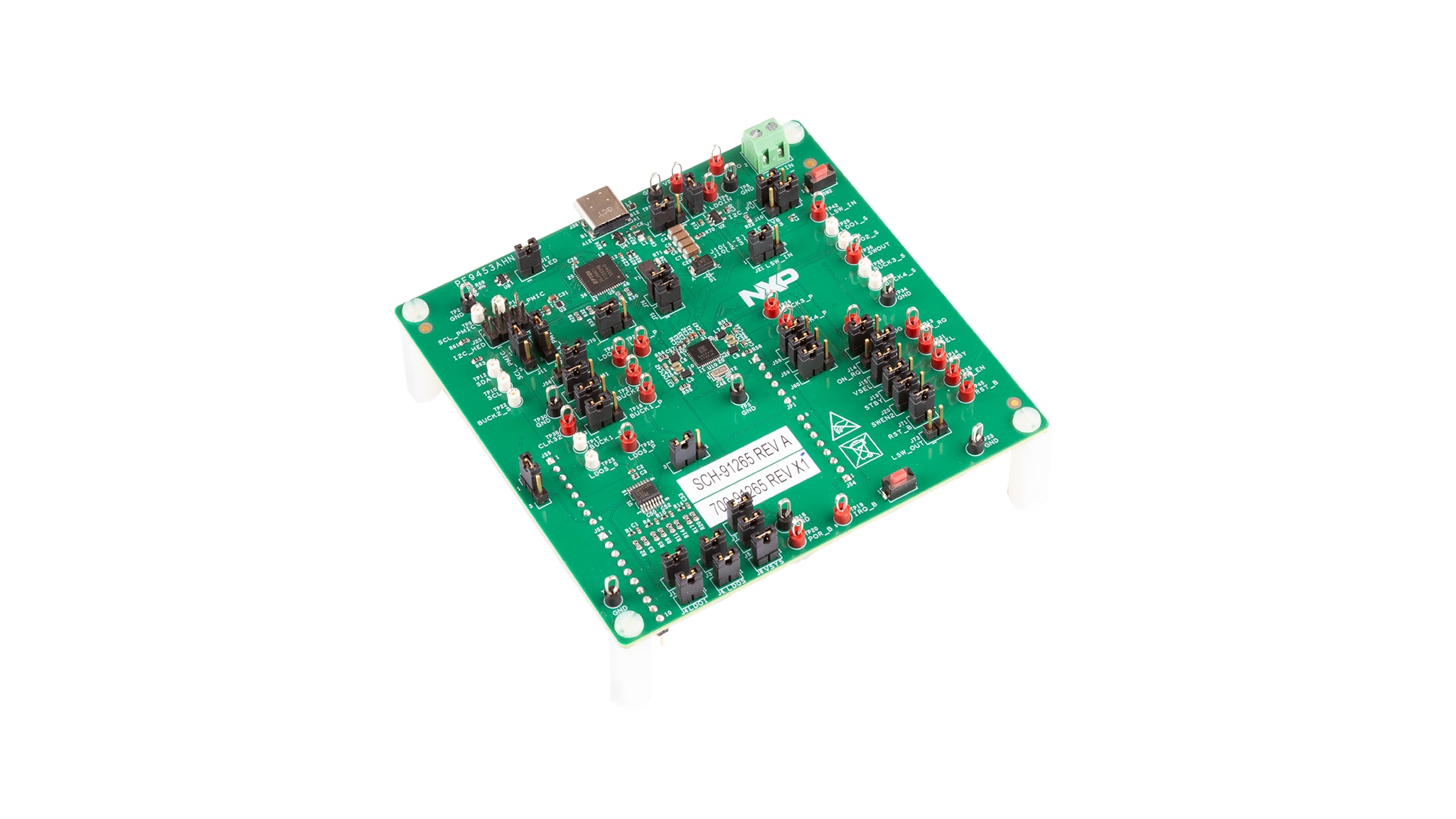

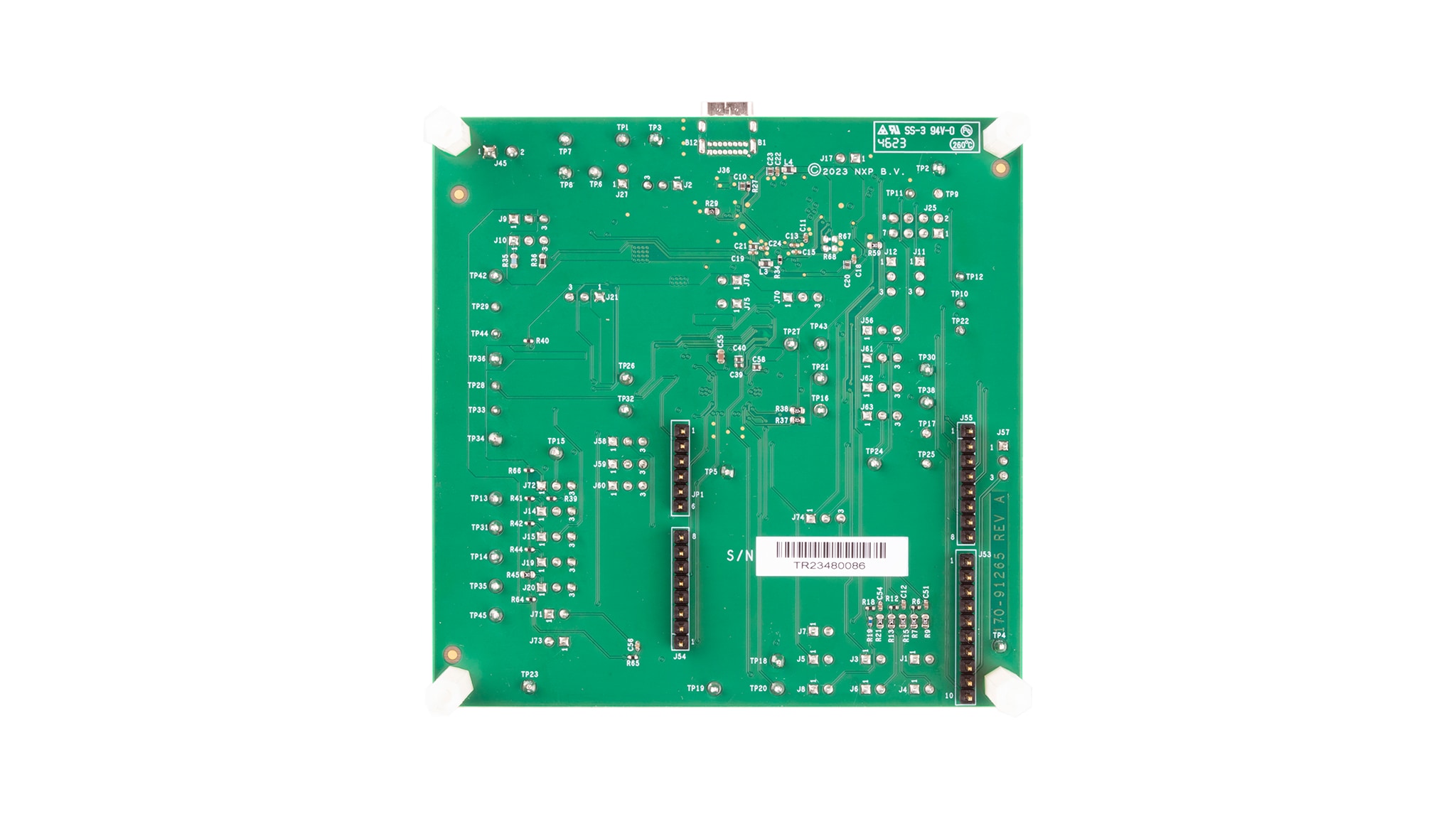

PF9453 QFN評価ボード

PF9453AHN-EVB

画像にカーソルを合わせると拡大表示されます。

PF9453は、民生市場および産業市場における各種アプリケーション向けのさまざまなマイクロコントローラおよびマイクロプロセッサをサポートするように設計された、汎用シングルチップ・パワー・マネジメントIC (PMIC) です。PF9453は、i.MX 91プロセッサ・ファミリをサポートする、すぐに使用可能な電源ソリューションを提供します。

このデバイスは、4つの高効率降圧レギュレータ、3つのLDO、1つの400 mAロードスイッチ、および32.768 kHz水晶発振器ドライバを備えています。

このボードには、ソフトウェアGUIに簡単に接続できるUSB Type-Cコネクタがあり、PF9453 PMICの各レジスタにI²C経由でアクセスが可能です。

ブロック図

PF9453

PF9453 Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

PMIC

  • PF9453: PF9453：i.MX 91、i.MX 93、およびシンプルLinuxプラットフォーム向け低消費電力マルチレールPMIC

特長

パワー・マネジメント

  • DVSを備えた2.7 A降圧レギュレータ x 1
  • 2 A降圧レギュレータ x 2
  • 2.5 A降圧レギュレータ x 1
  • 10 mAリニア・レギュレータ x 1
  • 200 mAリニア・レギュレータ x 1
  • 250 mAリニア・レギュレータ x 1

購入オプション

PF9453AHN-EVB-Image

クリックして展開

PF9453AHN-EVB
アクティブ

PF9453 QFN Evaluation Board.

    $200.00 USD
    在庫あり>100

    通常 1～2営業日以内に配送
