PCA9451A評価ボード

PCA9451A-EVK

画像にカーソルを合わせると拡大表示されます。

PCA9451Aは、民生市場および産業市場における各種アプリケーション向けのさまざまなマイクロコントローラおよびマイクロプロセッサをサポートするように設計された、汎用シングルチップ・パワー・マネジメントIC (PMIC) です。PCA9451Aは、i.MX 93プロセッサ・ファミリをサポートする、すぐに使用可能な電源ソリューションを提供します。

このデバイスは、6つの高効率降圧レギュレータ、3つのLDO、1つの400 mAロードスイッチ、2チャネルのレベル・トランスレータ、および32.768 kHz水晶発振器ドライバを備えています。

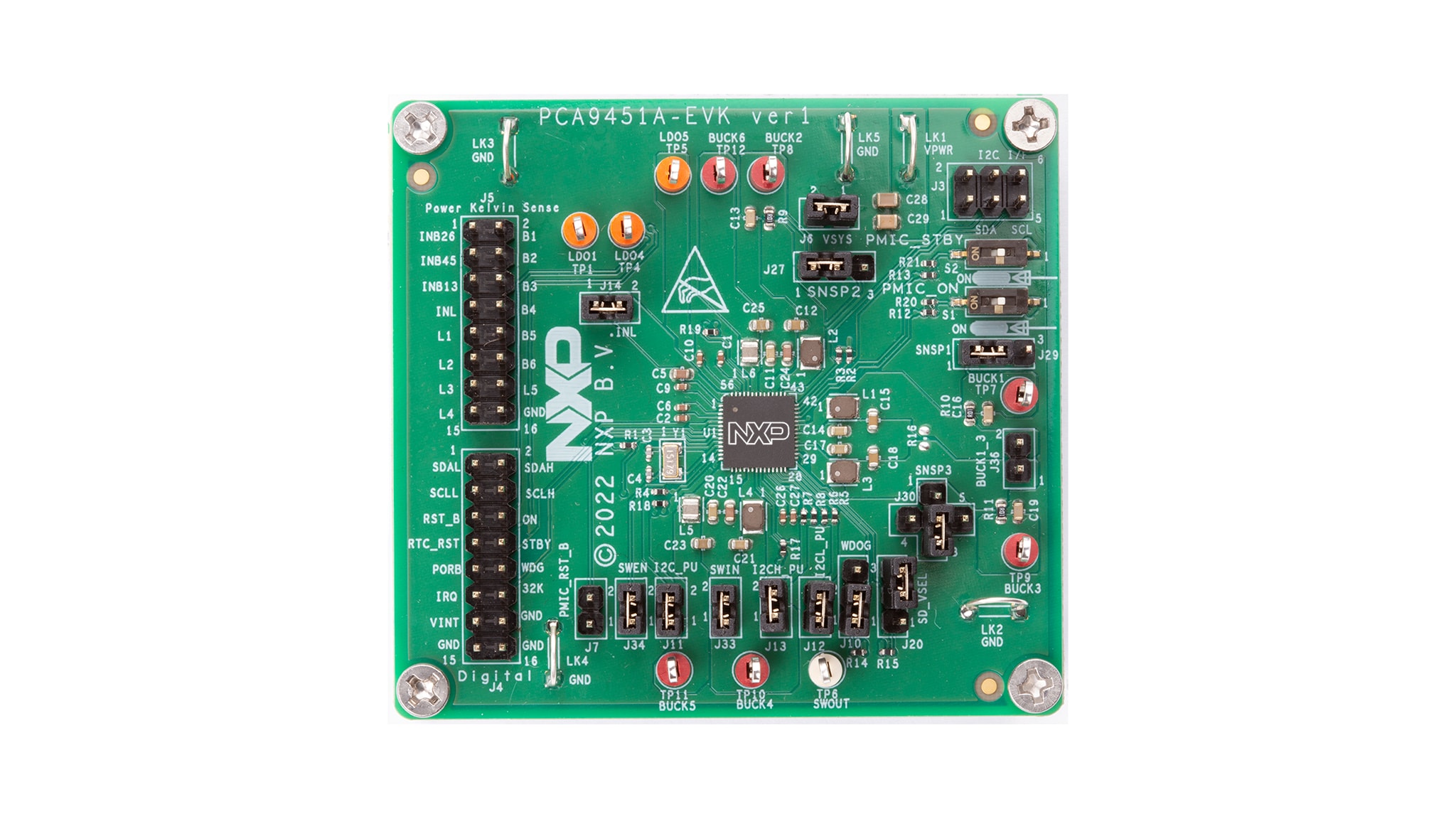

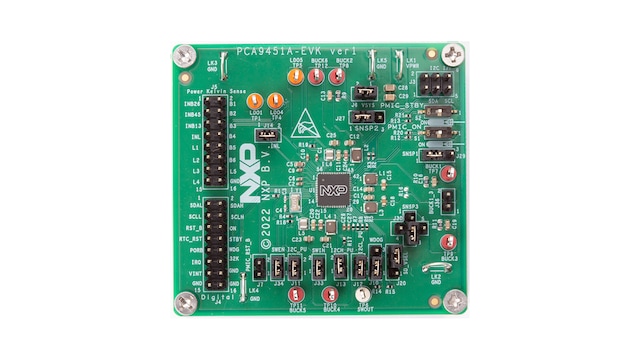

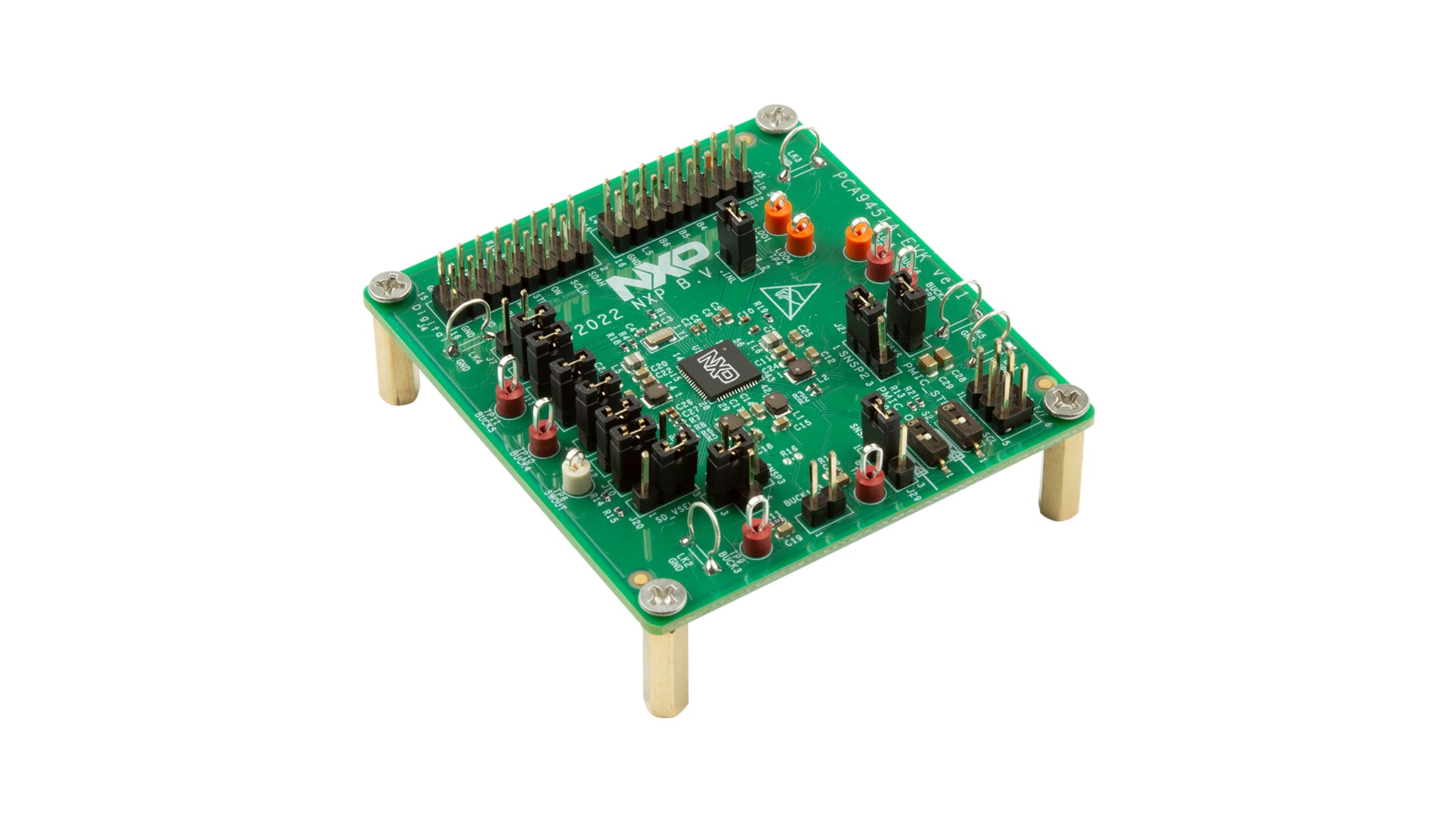

このPCA9451A-EVKボードは、PCA9451Aデバイスのすべての機能へのフル・アクセスを提供します。評価キットには、I²CとUSB間の通信インターフェースとして使用されるFTDIケーブルが付属しているため、PCA9451A GUIソフトウェアを使用してPMICの設定レジスタを制御することができます。

ブロック図

PCA9451A i.MX 93x用パワー・マネジメントIC

PCA9451AFunctional Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

PMIC

  • PCA9451A: PCA9451A - i.MX 93xアプリケーション・プロセッサ用パワー・マネジメントIC

特長

主な特長

  • アクティブ放電抵抗内蔵の400 mAロード・スイッチ
  • 32.768 kHz水晶発振器ドライバおよびバッファ出力

6つの高効率降圧レギュレータ

  • DVS機能とリモート・センスを備えた4 Aの2相降圧レギュレータ x 1
  • DVS機能とリモート・センスを備えた2 A降圧レギュレータ x 1
  • 3 A降圧レギュレータ x 1
  • 2 A降圧レギュレータ x 1
  • 1.5 A降圧レギュレータ x 1

3つのリニア・レギュレータ

  • 低静止電流 (IQ) の10 mA LDO x 1
  • 150 mA LDO x 1
  • 200 mA LDO x 1

購入オプション

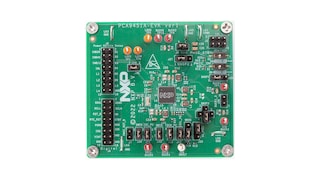

PCA9451A-EVK-Image

クリックして展開

  • PCA9451A-EVK
    アクティブ

  • PCA9451A Evaluation Board .

    • 組立て済み/テスト済みのPCA9451A評価ボード（静電気防止バッグ入り）
    • I²C通信用USB-FDTIシリアル・ケーブル
    • 予備ジャンパ
  • $130.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 22
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
