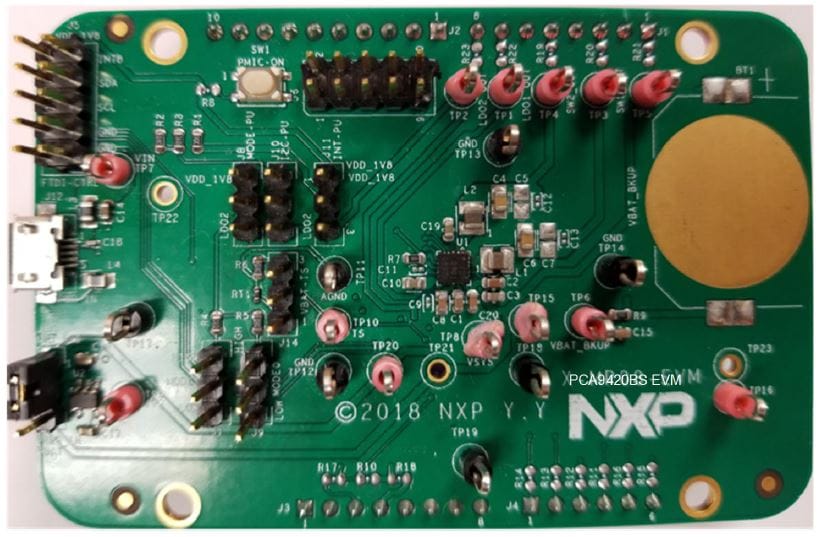

PCA9420評価ボード

PCA9420UK-EVM アクティブ

画像にカーソルを合わせると拡大表示されます。

PCA9420は高集積のパワー・マネジメントIC（Power Management IC：PMIC）であり、低消費電力マイクロコントローラ・アプリケーションまたは類似のアプリケーション向けの完全なパワー・マネジメント・ソリューションを提供します。このデバイスは、最大315 mAの電流で充電できるリニア・バッテリー・チャージャで構成されています。また、I²Cでプログラムできる定電流（Constant Current：CC）値および定電圧（Constant Voltage：CV）値を備えており、柔軟な設定が可能です。

対応製品

パワーマネージメント

PMIC

特長

主な特長

  • 2つの降圧DC-DCコンバータ
  • 極めて低い自己消費電流
  • プログラム可能な出力電圧
  • SW1：コア降圧コンバータ、0.5 V～1.5 V出力、25 mV/ステップ、固定1.8 V、最大250 mA
  • SW2：システム降圧コンバータ、1.5 V～2.1 V/2.7 V～3.3 V出力、25 mV/ステップ、最大500 mA
  • さらに省電力を実現する低消費電力モード
  • 2つのLDO
  • プログラム可能な出力電圧レギュレーション
  • LDO1：常時オンLDO、1.70 V～1.90 V出力、25 mV/ステップ、最大1.0 mA
  • LDO2：システムLDO、1.5 V～2.1 V/2.7 V～3.3 V出力、25 mV/ステップ、最大250 mA
  • 1 MHz I²Cバス・ターゲット・インターフェース
  • -40°C～+85°Cの周囲温度範囲
  • 5 x 5バンプ・アレイWLCSPパッケージおよび24ピンQFNパッケージで提供
  • シングル・セルのリチウムイオン・バッテリー充電用リニア・バッテリー・チャージャ

購入オプション

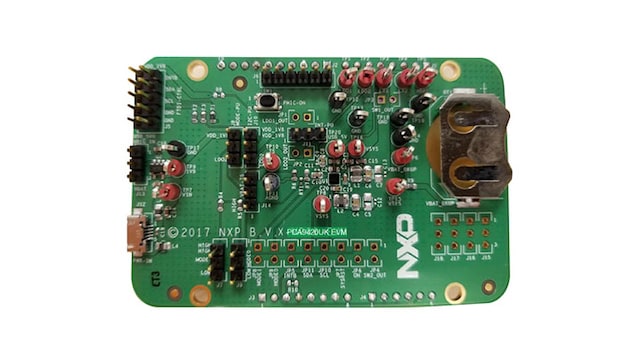

PCA9420UK-EVM-Image

クリックして展開

  • PCA9420UK-EVM
    アクティブ

  • PCA9420 Evaluation Board.

    • 組立て済み/テスト済みのPCA9420評価ボード（静電気防止バッグ入り）
    • I²C通信用USB-MPSSEシリアル・ケーブル
    • USB 2.0ケーブル
    • 予備ジャンパ
  • $158.70 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 8
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
