PF9455評価ボード

KITPF9455FRDME 新規
アクティブ

画像をクリックすると拡大します。

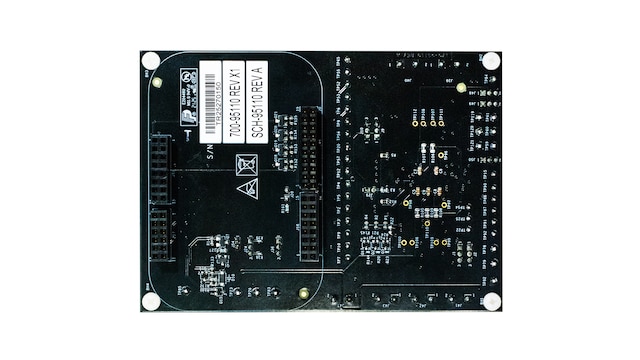

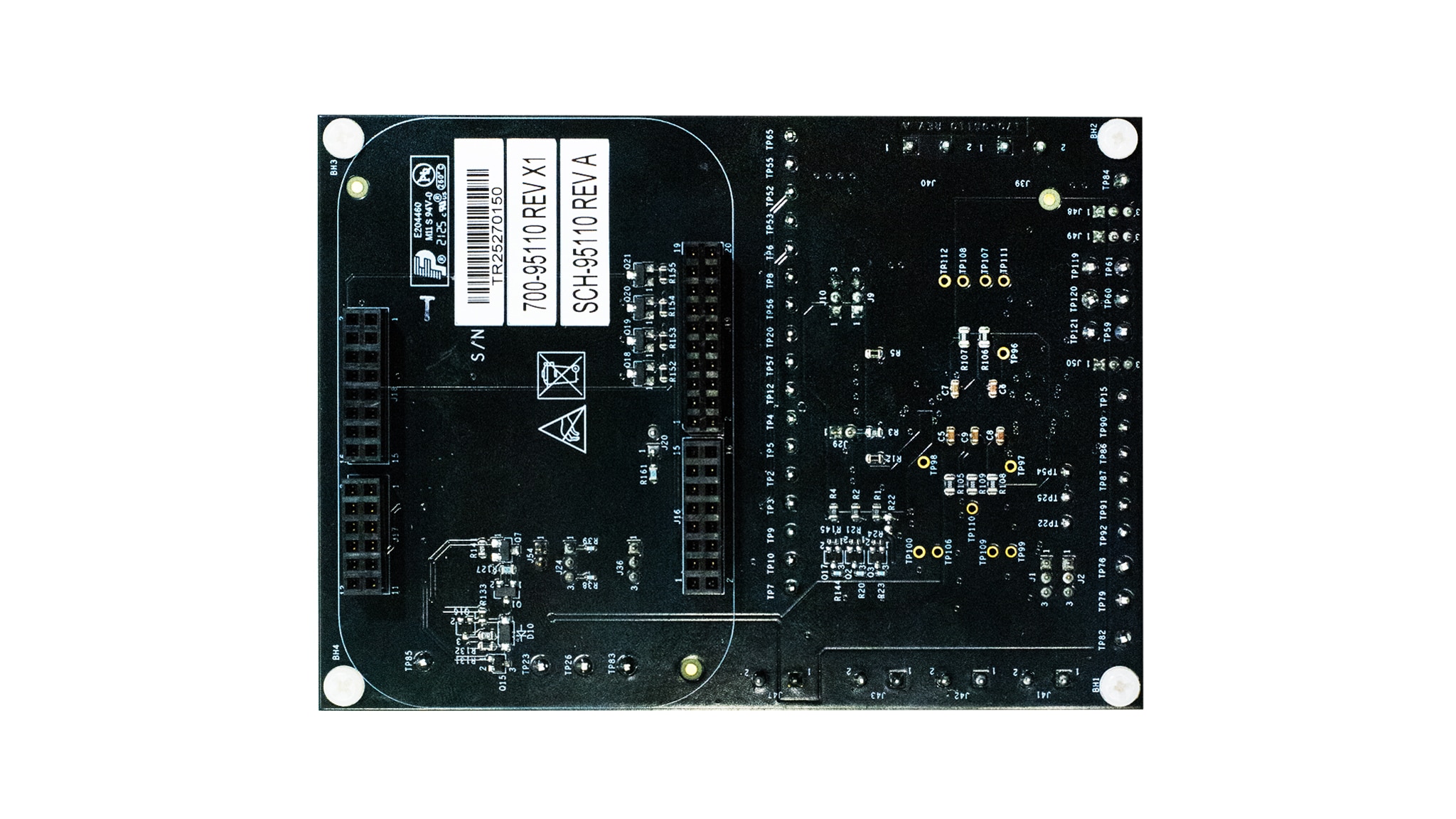

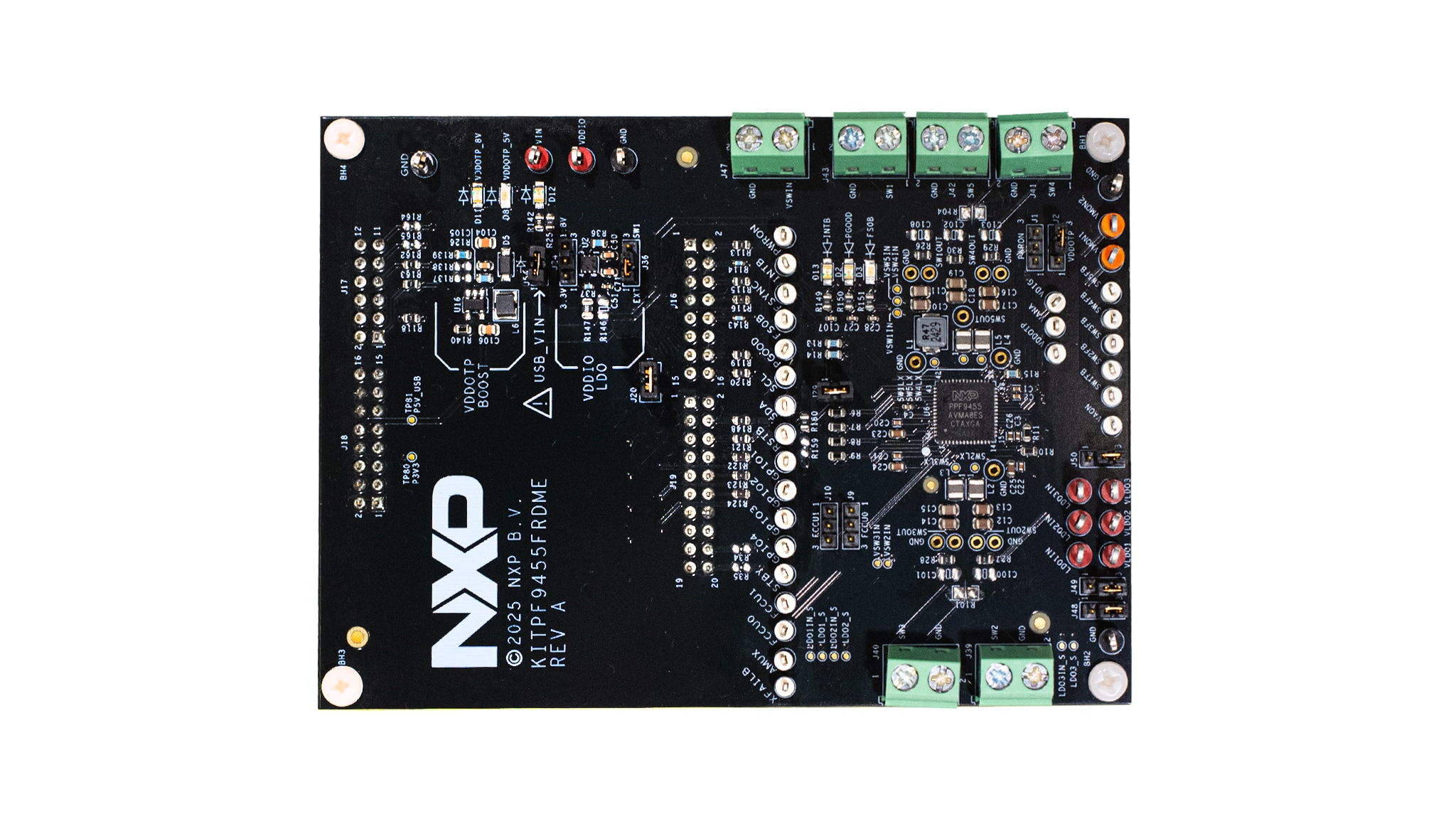

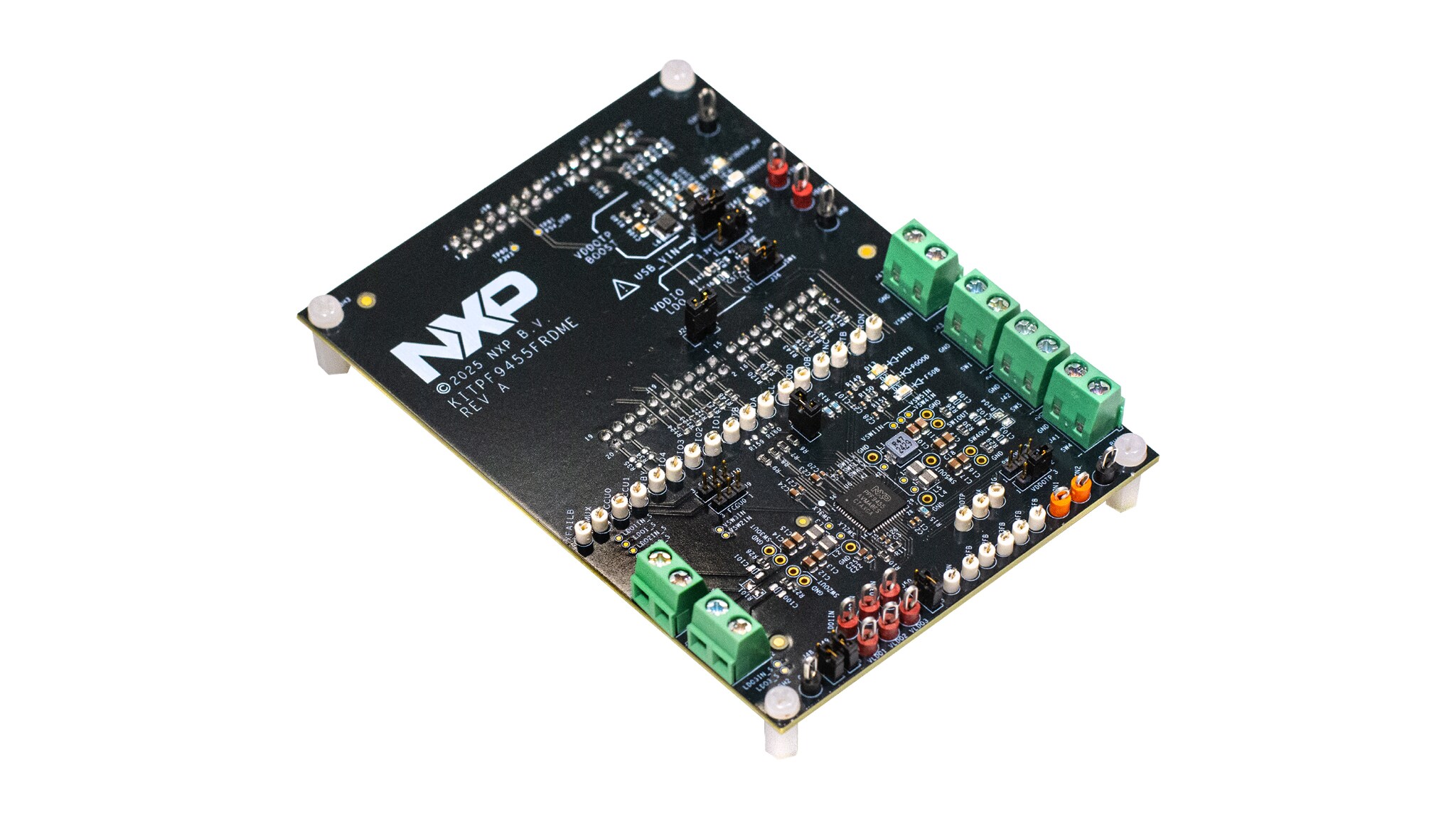

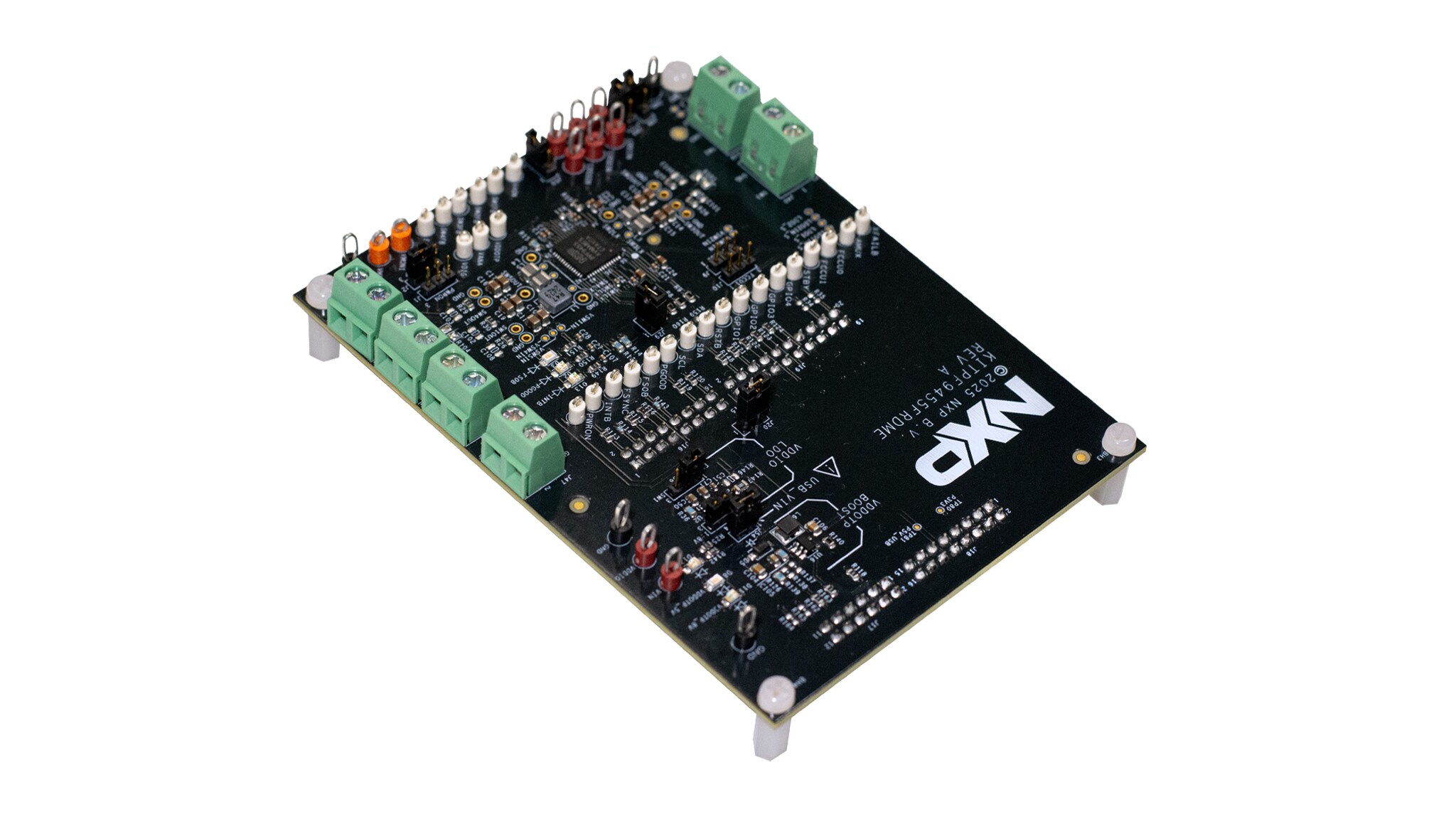

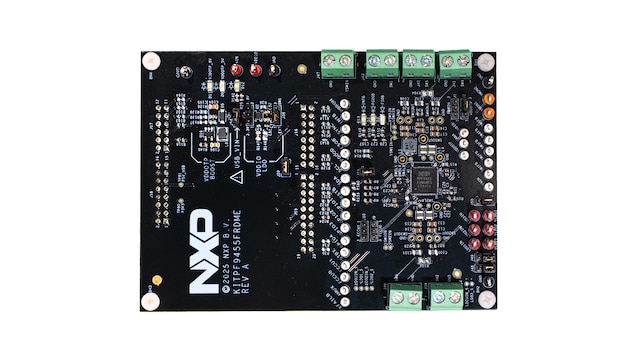

KITPF9455FRDMEは、高度なシステム・セーフティ・モニタリング機能を備えた9チャネル・パワー・マネジメント集積回路 (PMIC) であるPF9455を搭載した評価ボードです。このキットは、PMICを完全に評価するために必要なすべてのハードウェアを統合しています。FRDM-KL25Z開発ボードに基づく通信ブリッジにより、グラフィカル・ユーザー・インターフェース (GUI) ソフトウェアをシームレスに接続してPF9455の設定や制御を行うことができます。

ブロック図

KITPF9455FRDME

KITPF9455FRDME Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

5 V PMICソリューション

  • PF9455: 高性能アプリケーション向け9チャネルPMIC、SIL 2まで適合

特長

システム

  • 2.7 V～5.5 Vの動作入力電圧範囲
  • FRDM-KL25Zインターフェースを介したUSB-I²C (Inter-Integrated Circuit) 通信
  • 最大3.4 MHzの高速I²C通信
  • デフォルトのハードワイヤPMIC設定およびワンタイム・プログラマブル (OTP) 動作を選択可能
  • システム電圧モニタリング用マルチチャネル・アナログ・マルチプレクサ
  • 周波数拡散スペクトルによる高度な周波数管理
  • 高度な温度モニタリングと過熱シャットダウン保護
  • SIL 2までの産業用アプリケーションを対象とした機能安全アーキテクチャ

PMIC

  • 最大5個のスイッチング・レギュレータ（4個がマルチフェーズ機能に対応）
  • ロード・スイッチ動作を備えた3個の低ドロップアウト・リニア・レギュレータ
  • 動作出力電圧を選択可能な1個の常時オン・レギュレータ
  • プログラム可能な出力電圧および電流制限
  • プログラム可能なスイッチング周波数、選択可能な周波数拡散スペクトラム
  • 2つの外部電圧モニタリング入力
  • プログラマブル入出力 (I/O) インターフェース・ピン
  • システムのウォッチドッグ・モニタリング

購入オプション

KITPF9455FRDME-Image

クリックして展開

KITPF9455FRDME
アクティブ

PF9455 9-Channel PMIC with Advanced System Safety Monitoring Evaluation Board.

    $155.00 USD
    在庫あり :4

    通常 1～2営業日以内に配送

    カートに入れる
