FRDMGD3162SMK3L Half-Bridge Evaluation Kit for 3-Level Power Module
- 本ページには、試作段階の製品に関する情報が含まれています。記載されている仕様および情報は、予告なく変更される場合があります。詳細については、担当営業までお問い合わせください。

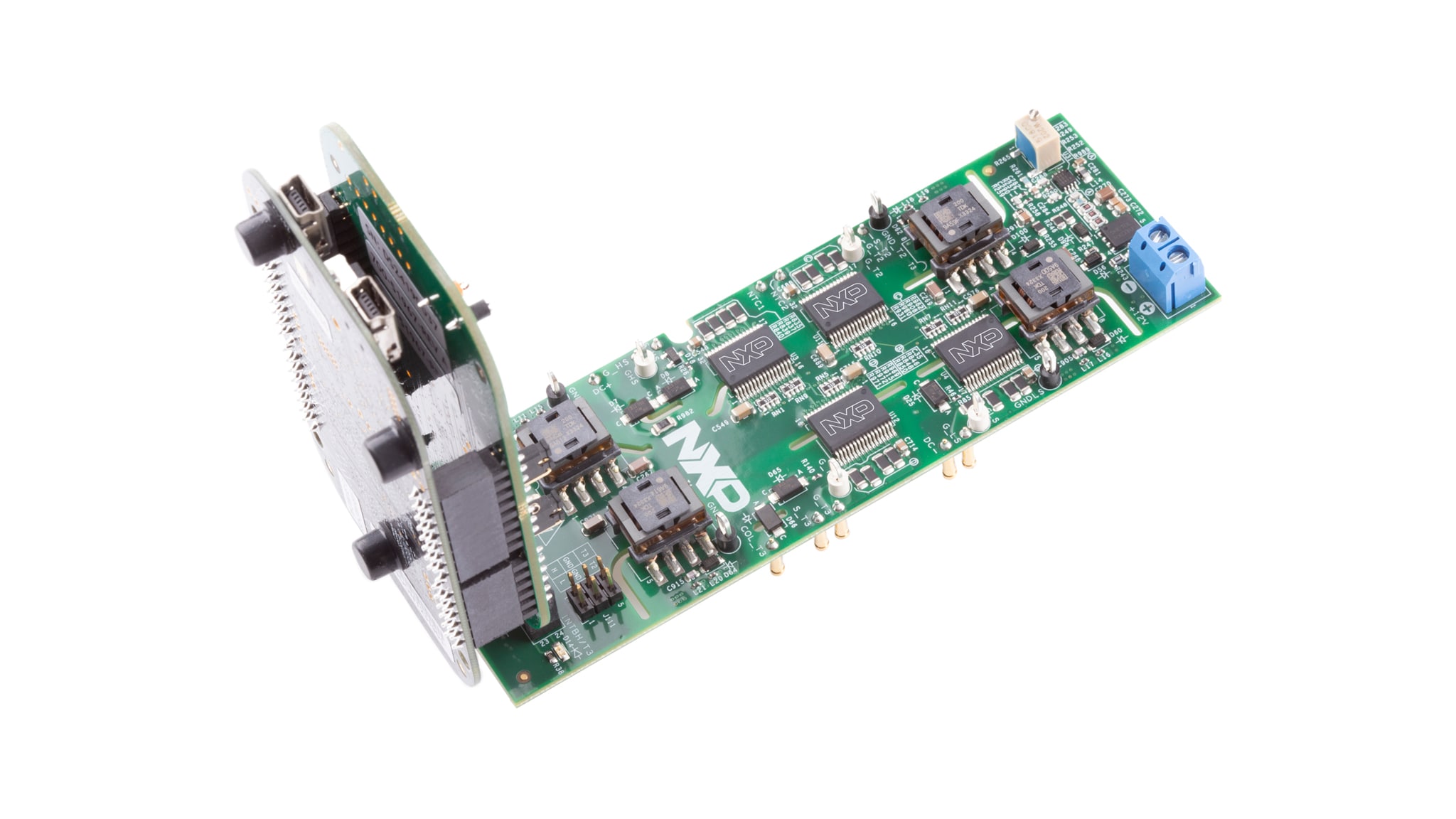

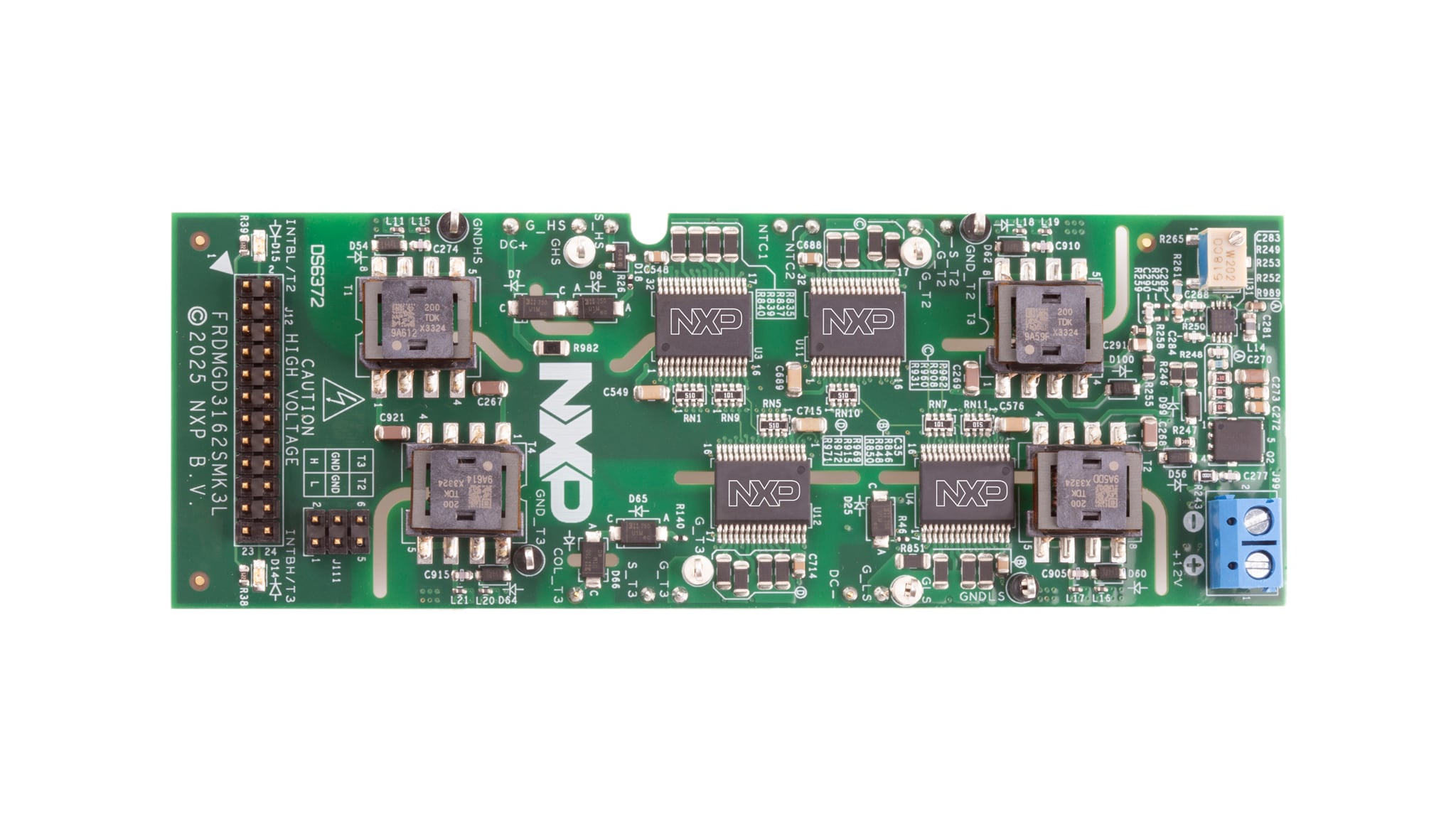

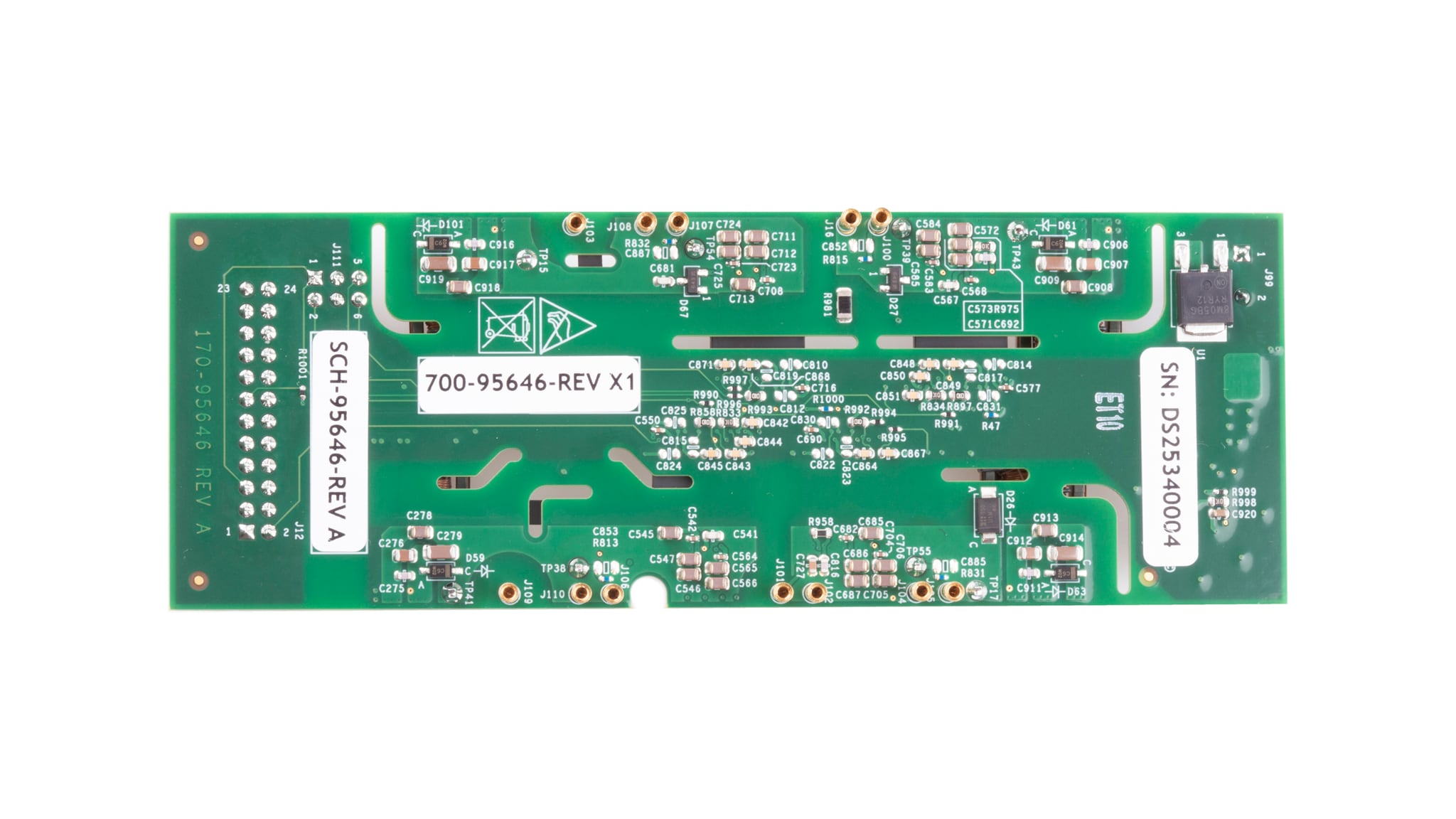

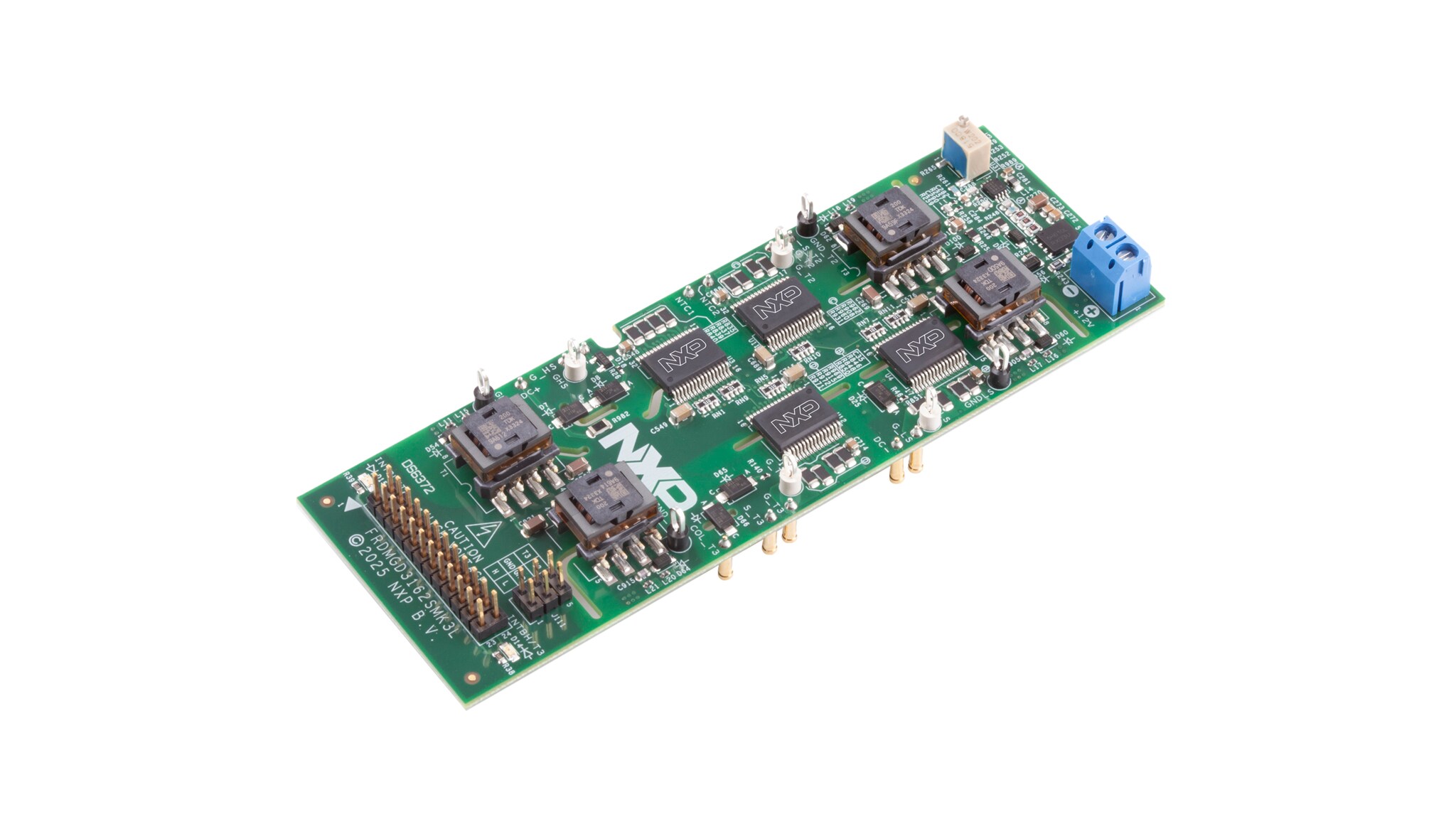

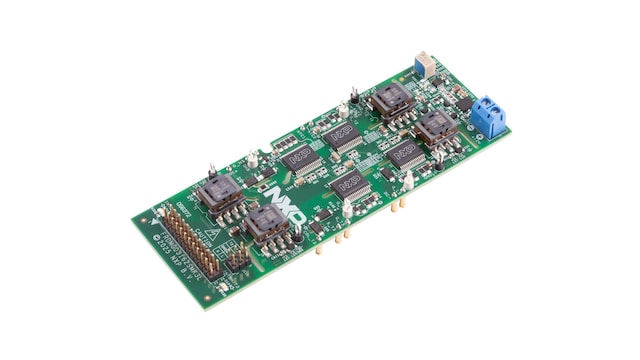

The FRDMGD3162SMK3L is a half-bridge evaluation kit (EVK) populated with four GD3162 single-channel gate-driver devices. The kit includes the FRDM-KL25Z microcontroller (MCU) hardware for interfacing with a PC installed with Flexible Graphical User Interface (FlexGUI) 2 for GD3162 software for communication to the serial peripheral interface (SPI) registers on the GD3162 gate drive devices in either daisy-chain or standalone configuration.
The EVK is designed to be compatible with Semikron-Danfoss eMPack 3-level power modules, in particular the eMP800TMLID12SC3SV1DPD. It supports double-pulse and short-circuit testing on a single-phase setup. Three-phase testing may be realized with three adjacent kits.
製品詳細
対応製品
パワー・ドライバ
パワートレイン＆エンジン制御
- GD3162: 動的ゲート強度制御を備えた高度な高電圧絶縁ゲート・ドライバ
Features
- Compatible with Semikron-Danfoss eMPack 3-level power modules, such as eMP800TMLID12SC3SV1DPD
- FlexGUI available for use with kit
- 2 x 2 daisy-chain SPI interface
- Easy-to-configure jumper options
- SPI configurable register options using FlexGUI
- Supports double-pulse and short-circuit evaluations
- Dedicated connector for external pulse-width modulation (PWM) inputs
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
2 ソフトウェア・ファイル
-
スニペット、ブート・コード、ヘッダ、モニタなど
GD31xx Driver Example Code
-
デバッグと可視化ツール
FlexGUI 2 for GD3100/GD3160/GD3162 Advanced Gate Driver Evaluation Software
