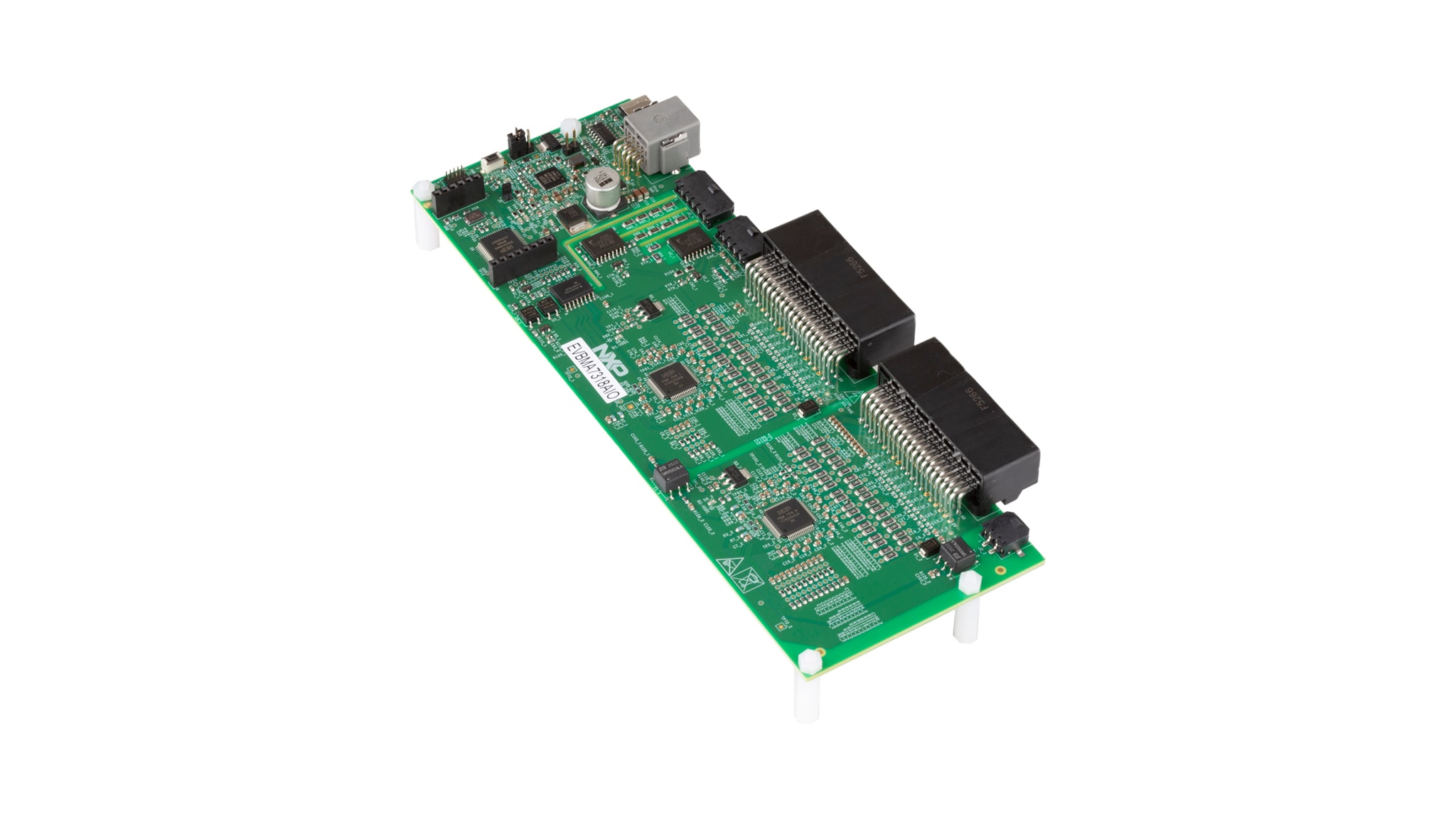

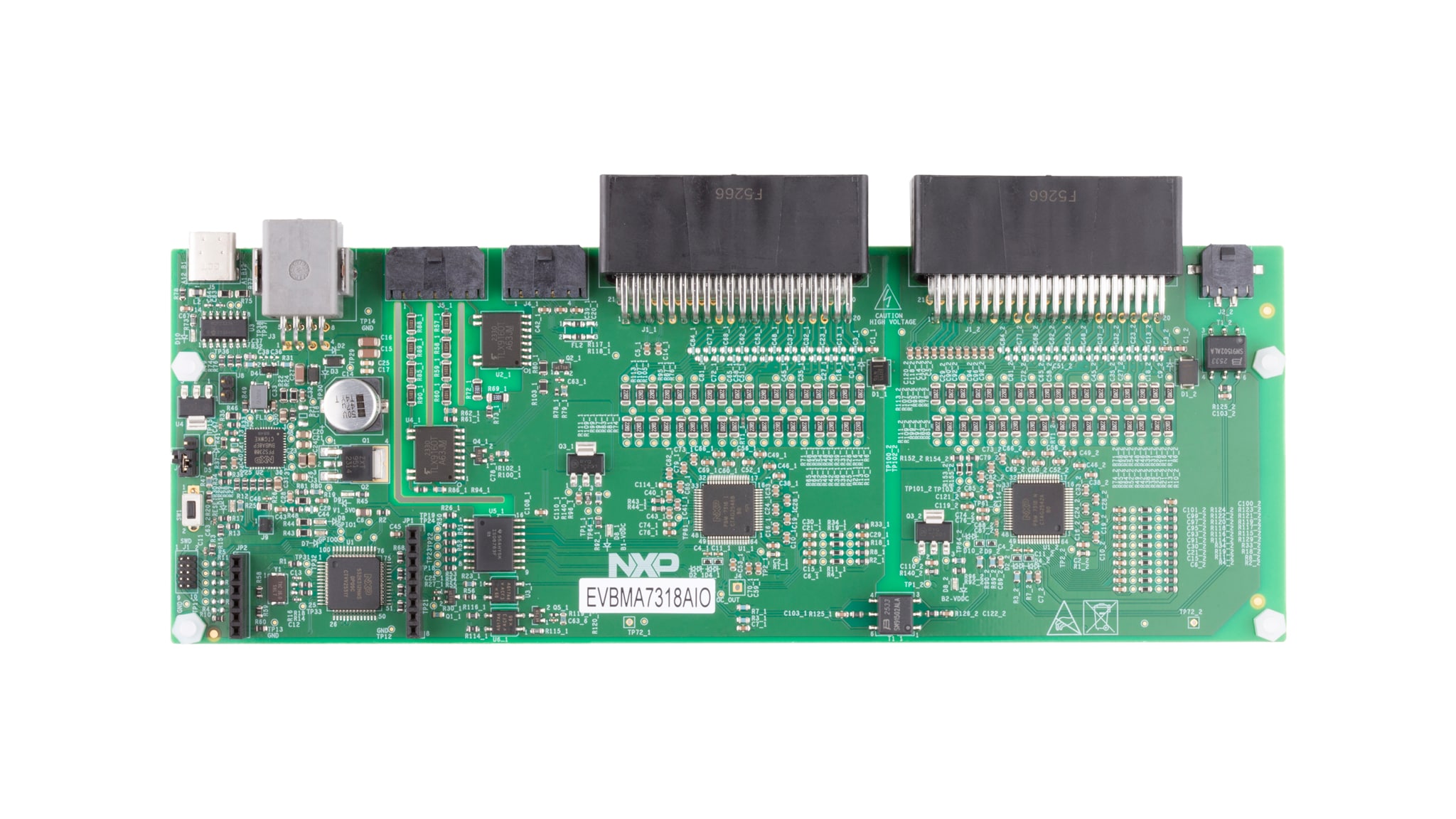

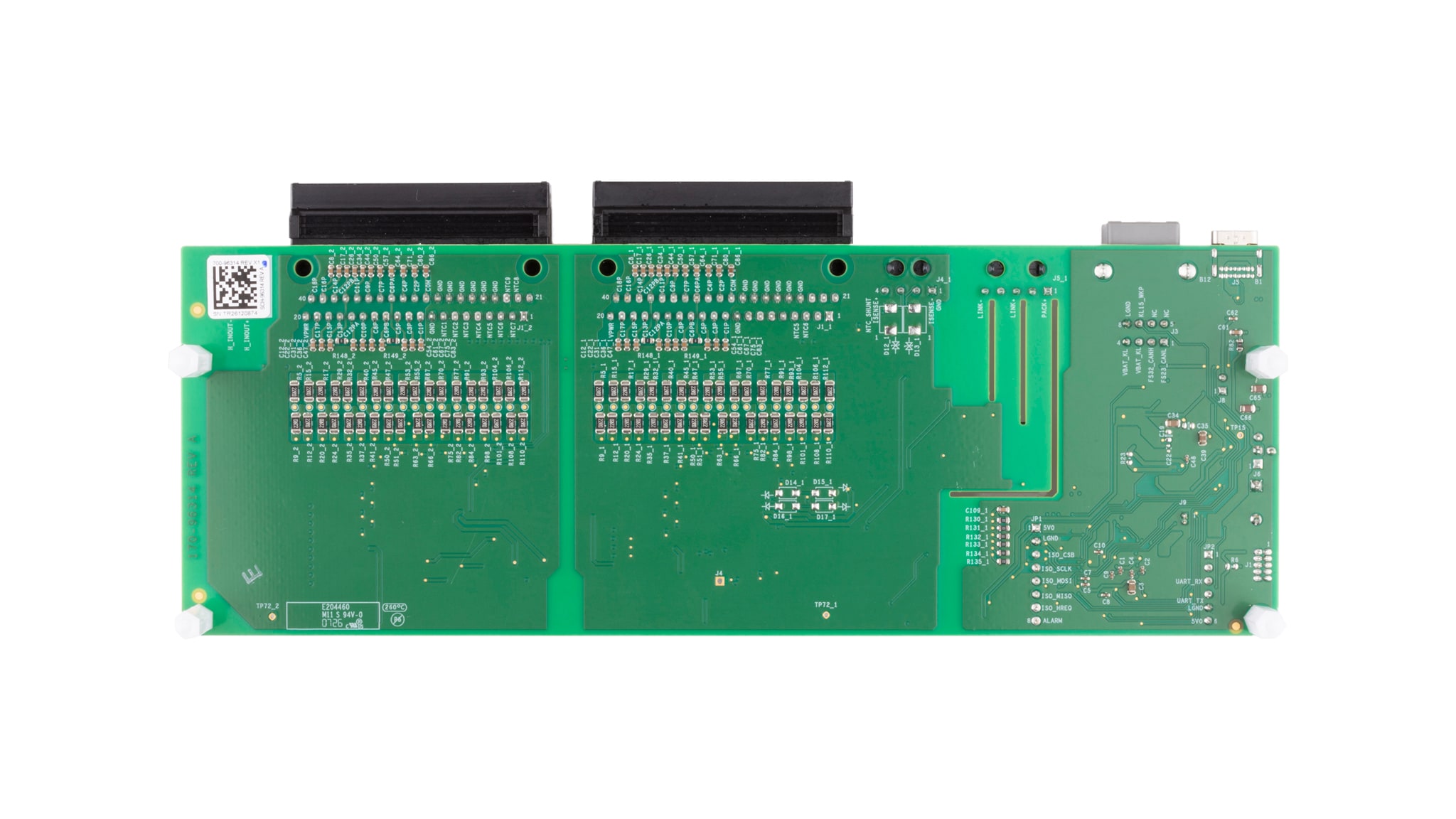

BMx7318 Evaluation Board for All-in-One BMS Solution

EVBMA7318AIO

画像をクリックすると拡大します。

The EVBMA7318AIO provides a solution for both centralized and distributed lithium‑ion battery management architectures in automotive and energy storage system (ESS) applications. The board integrates two BMA7318 devices controlled by a single microcontroller (MCU). Each BMA7318 can measure lithium‑ion batteries with 4 to 18 cells.

The first BMA7318 communicates with the MCU via isolated SPI (ISO‑SPI) and connects to the second BMA7318 through TPL with transformer isolation. Off‑board TPL communication also uses transformer isolation. The MCU is powered by a System Basis Chip (SBC) supplied from a 12 VDC source.

ブロック図

BMx7318 Evaluation Board for All-In-One BMS Solution

BMx7318 Evaluation Board for All-In-One BMS Solution
図を取得する PDF

対応製品

バッテリー・マネジメント

バッテリー・セルコントローラ

  • BMA7318-BMI7318-BMA7518: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC

パワーマネージメント

セーフティSBC

  • FS23: パワー・マネジメント、CAN、LINの機能を備えたセーフティ・システムベーシス・チップ (SBC) ファミリ

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

Features

Core Capabilities

  • Flexible BMS architecture
  • Two BMA7318 on one board
  • BMA7318 can measure voltage for up to 18 battery cells with high accuracy
  • BMA7318 has 10/12 channels temperature sensing
  • Cell balancing current up to 300 mA
  • Low-cost SBC(FS23) and MCU(S32K312) implemented
  • JTAG debugging interface
  • High EMC performance

Connectivity

  • SPI isolation communication between first BMA7318 and MCU, don't need a TPL transceiver
  • Transformer isolation TPL communication offboard
  • One channel CAN interface for communicating with upper controller/GUI
  • One external UART interface for communicating with GUI

購入オプション

EVBMA7318AIO-Image

クリックして展開

EVBMA7318AIO
アクティブ

BMx7318 Evaluation Board for All-in-One BMS Solution.

    $230.00 USD
    入荷待ち
    カートに入れる
