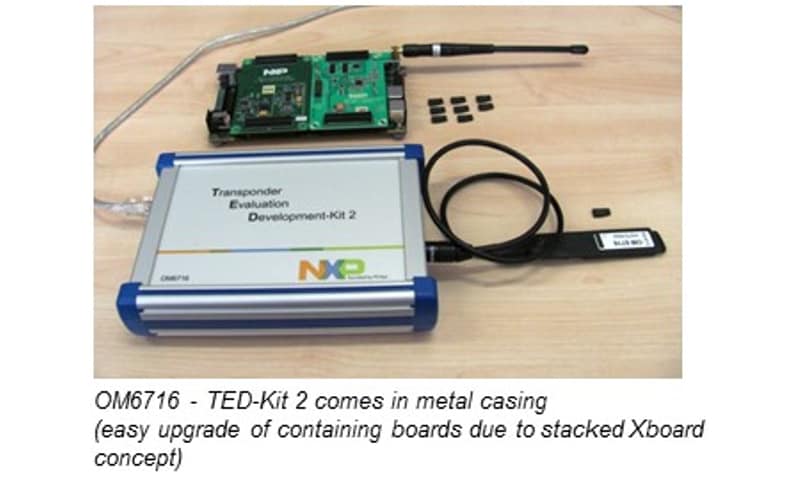

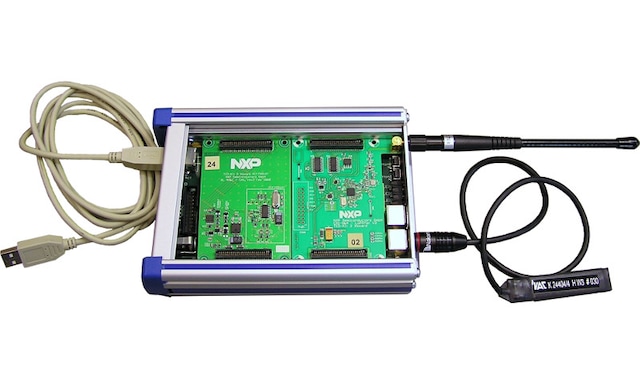

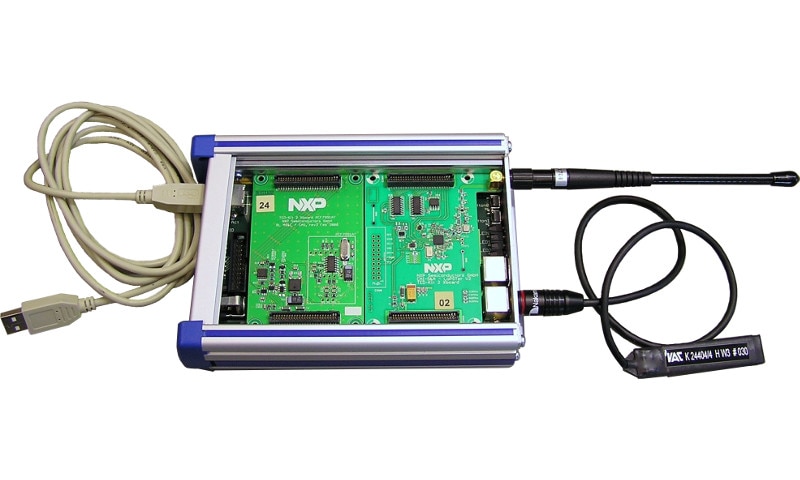

OM6716、TED-Kit2（オプションのRF拡張ボード付き）

OM6716

画像にカーソルを合わせると拡大表示されます。

TED-Kit 2は、第2世代のNXPトランスポンダ評価およびデモ・キットです。TED-Kit 2システムには、RF拡張ボード (OM6716/434) を使用するRKEまたはPKEアプリケーション用に、NXPのベース・ステーション (ABIC 1) およびトランスポンダ機能を評価および実証するためのハードウェアとソフトウェアが含まれています。

RF拡張ボードはオプションであり、TED-Kit 2メイン・ボードのXslot 2に追加する必要があります。TED-Kit 2ソフトウェアは、登録後にこちらからダウンロードできます。TED-Kit2ソフトウェアはWindowsオペレーティング・システムで動作し、USB経由でTED-Kit 2ボックスと接続します。

製品詳細

セクションを選択:

特長

NXPの自動車アクセスおよびイモビライザ製品の評価ツール

  • トランスポンダ、HT2、HT2-E、HT3、HT-AES、HT-PRO
  • ベース・ステーション、ABIC1
  • RFトランシーバ、LoPSTer

リファレンス・デザイン/デモンストレータの開発用プラットフォーム

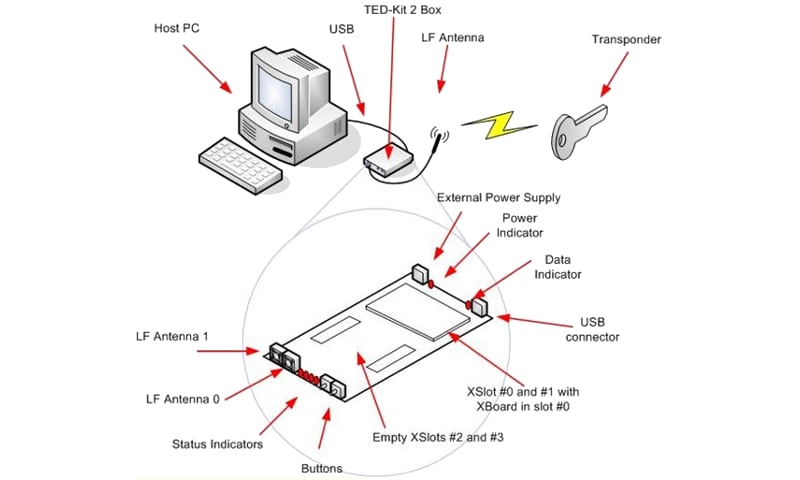

  • XSlot/XBoardの概念を用いた広範なモジュール性と高い拡張性
  • Windowsアプリケーションでは、無制限の数のTED-Kit2ボードの同時動作をサポート
  • リファレンス・デザインの評価用にトランスポンダを完全に設定可能
  • ファームウェアのソース・コードとアプリケーション・サンプルを含む完全なドキュメント

カスタマー・アプリケーション用のプログラミング・デバイス

  • USB 2.0インターフェースによる並列プログラミング
  • サンプルを含むアプリケーション・プログラミング・インターフェース・ライブラリ (API DLL)

購入オプション

OM6716-Image

クリックして展開

  • OM6716

  • TED-Kit 2 with Optional RF Extension Board.

  • キットの同梱物：

    • PCF7991AT (ABIC1) を搭載したメタル・ハウジング内のTED-Kit2
    • LFアンテナ
    • 各種トランスポンダのサンプル
    • USBケーブル
    • クイック・スタート手順を記載したリーフレット
    • TED-Kit2ソフトウェアのインストール・パッケージを登録後にダウンロード可能

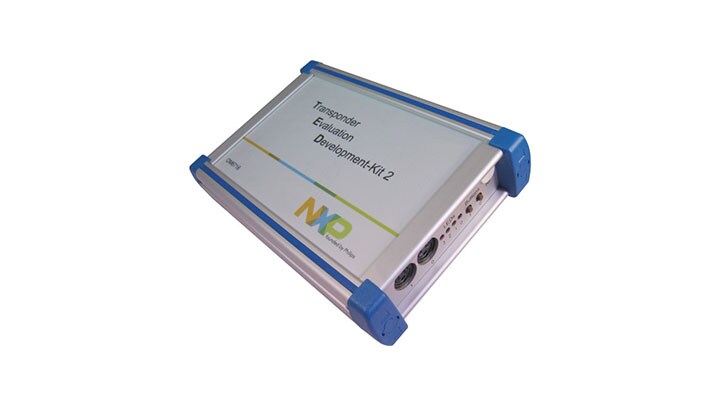

    • OM6716、599：メタル・ハウジング内のTED-Kit2
    • OM6716/434、599：RF拡張ボード（オプション）

    注：OM6716ソフトウェアにアクセスするには、秘密保持契約 (NDA) への同意が必要です。

    ソフトウェアのインストール手順については、OM6716.support@nxp.comまでお問い合わせください

購入オプション

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

3 ドキュメント

  • ユーザ・ガイド

    TED - Kit 2 Programmer's Manualはじめに

    PDF改訂 1.29Jun 22, 20111.4 MBUM10277English
  • ユーザ・ガイド

    TED - Kit 2はじめに

    PDF改訂 1.29Aug 20, 20109.1 MBUM10276English
  • リリース・ノート

    TED-Kit 2

    PDF改訂 3.6.0Dec 5, 2014275.8 KBTED-KITEnglish
