PCA9451A - i.MX 93xアプリケーション・プロセッサ用パワー・マネジメントIC
PCA9451A アラートの受信

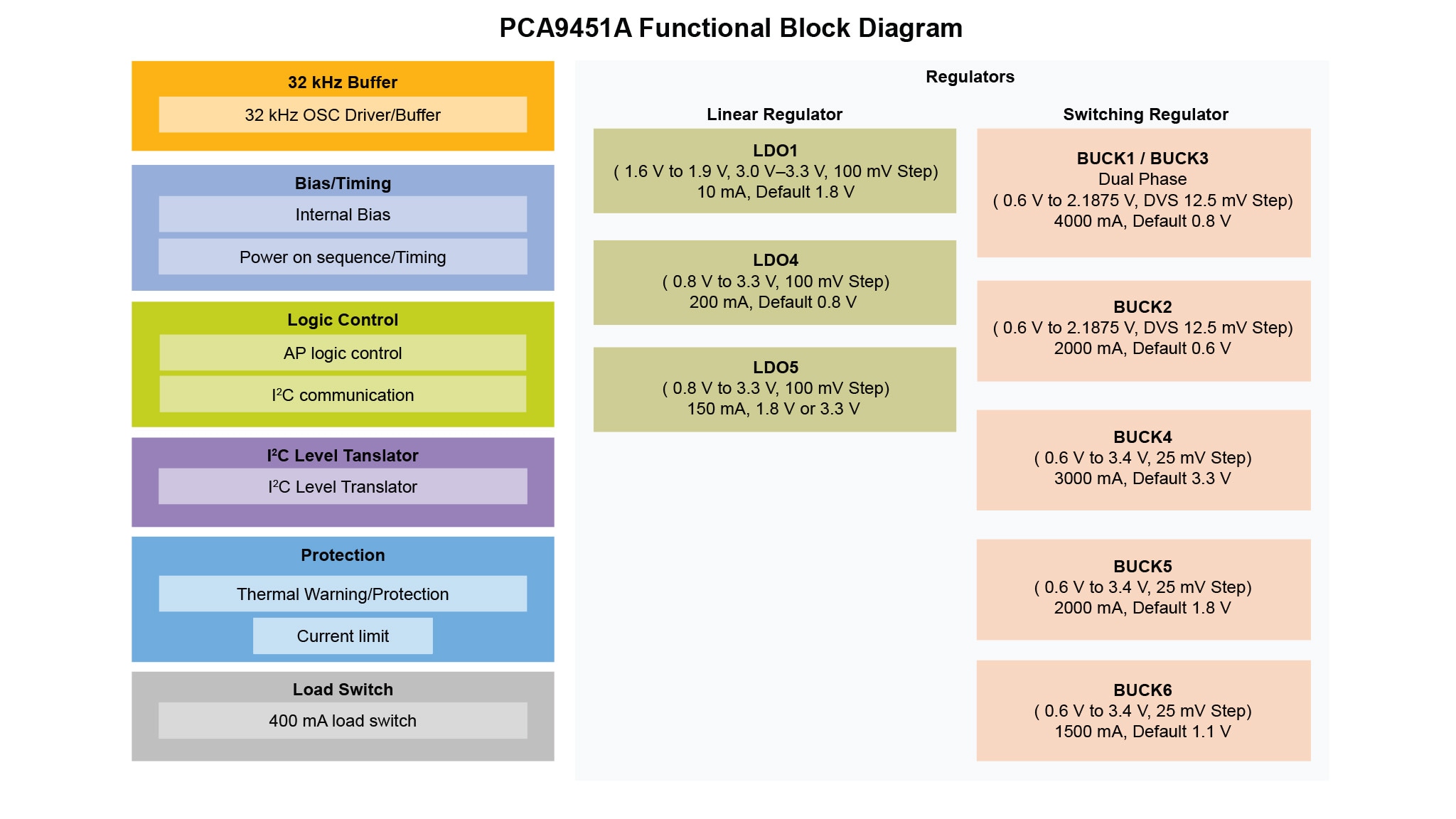

PCA9451Aは、1セル・リチウム・イオンおよびリチウム・ポリマ・バッテリのポータブル・アプリケーションと5 Vアダプタの非ポータブル・アプリケーションの両方でi.MX 93xファミリ・プロセッサをサポートするように設計されたシングルチップ・パワー・マネージメントIC (PMIC) です。このデバイスは、6つの高効率降圧レギュレータ、3つのLDO、1つの400 mAロード・スイッチ、2チャネルのレベル・トランスレータ、および32.768 kHz水晶発振器ドライバを提供します。
3つの降圧レギュレータは、立上がりおよび立下がり時間をプログラミングできるダイナミック電圧スケーリング (DVS)1をサポートします。降圧レギュレータからの負荷に対するIR降下を補償するためにリモート・センスをサポートし、重要な電源レールでの精度要件を満たすためのより優れた性能を実現します。このデバイスは-40°C～105°Cの周囲温度範囲で動作するため、工業用、拡張工業用、民生用の各市場に適したオプションとなります。
製品詳細
特長
6つの高効率降圧レギュレータ
- DVS機能とリモート・センスを備えた4Aの2相降圧レギュレータ x 1
- DVS機能とリモート・センスを備えた2A降圧レギュレータ x 1
- 3A降圧レギュレータ x 1
- 2A降圧レギュレータ x 1
- 1.5A降圧レギュレータ x 1
3つのリニア・レギュレータ
- 低IQの10 mA LDO x 1
- 150 mA LDO x 1
- 200 mA LDO x 1
主な特長
- アクティブ放電抵抗内蔵の400 mAロード・スイッチ
- 32.768 kHz水晶発振器ドライバおよびバッファ出力
長期製品供給プログラム
- 本製品はNXP長期製品供給プログラムの対象であり、発売から最低15年間は供給が保証されています。
部品番号： PCA9451AHN.
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
4 ドキュメント
-
アプリケーション・ノート
AN13698, PCA9451A Application Note
-
ファクト・シート
PMIC PCA9451 for i.MX 93 Fact Sheet
