高度な設定が可能な8チャネル±25 Vユニバーサル入力低消費電力アナログ・フロントエンド
NAFEx3388 アラートの受信

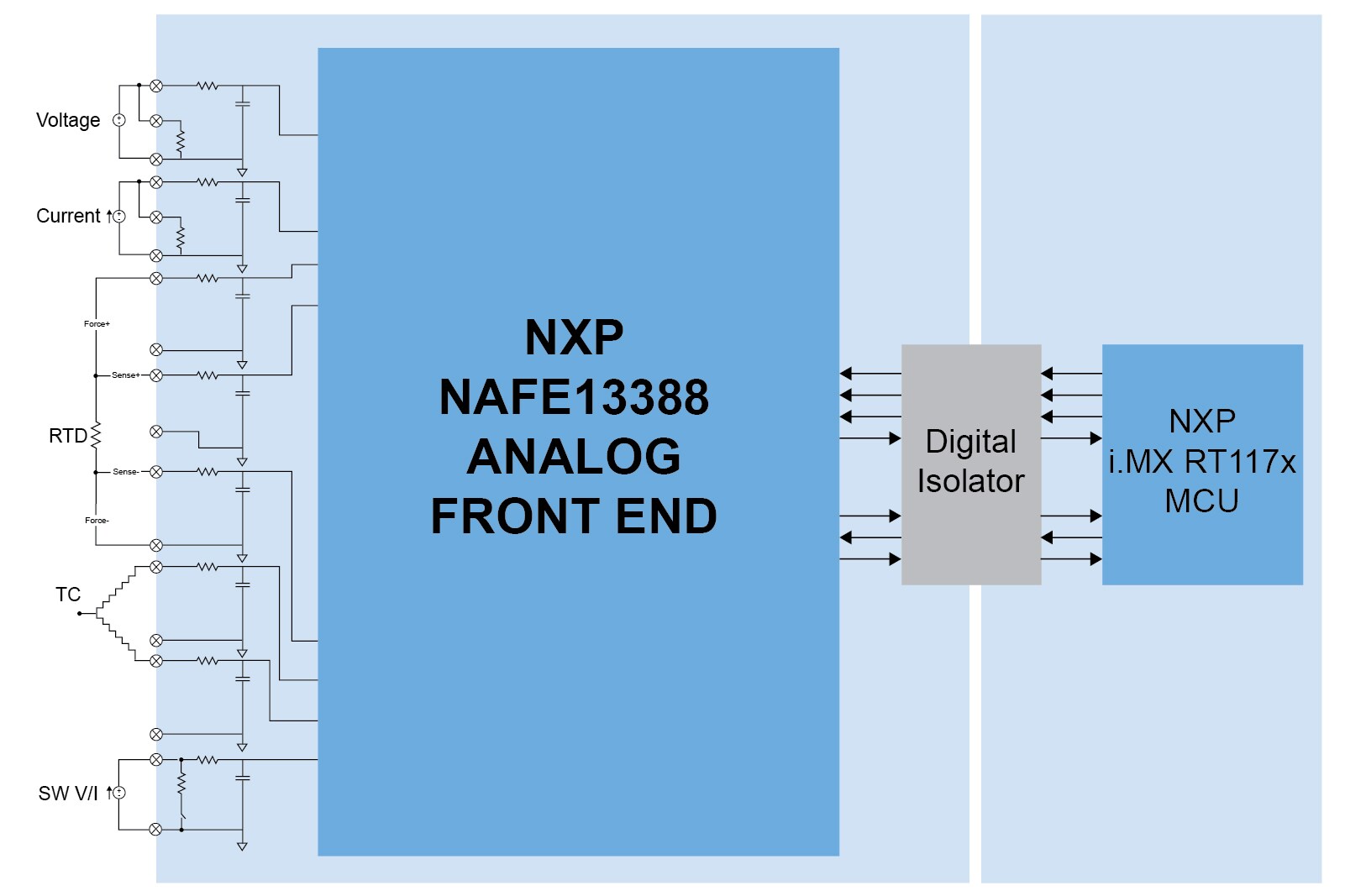

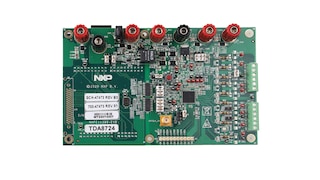

NAFE13388 / NAFE73388は、高精度の測定要件を満たし高度な設定が可能な産業用グレードのマルチチャネル・ユニバーサル入力アナログ・フロントエンド (AFE) です。このデバイスは、低リーク、高電圧 (HV) の高速マルチプレクサ、低オフセットおよび低ドリフトのプログラマブル・ゲイン・アンプ (PGA) およびバッファ、高データ・レートの24ビット・デルタ・シグマADコンバータ (ADC)、高精度の電圧および電流励磁源、低ドリフトの電圧リファレンスを内蔵しています。HVアナログ・ピンはすべて、電磁環境適合性 (EMC) および誤配線の状況に対応するために内部でダイオード保護されています。NAFE13388 / NAFE73388は、さまざまな診断機能を備え、状態監視と異常検出のための監視回路を提供します。較正用に2つの高精度電圧源が用意され、エンド・ツー・エンドのシステム自動較正と予知保全が容易になります。
NAFE13388は低消費電力アプリケーション専用で、NAFE73388は最大576 kSPSの高速データ・レートをサポートします。
NAFE13388およびNAFE73388は、プログラマブル・ロジック・コントローラ (PLC)、I/Oモジュール、データ・ロガー、計装、および高精度のセンサ・システムやデータ収集システム用に設計されています。
製品詳細
特長
8つの設定可能なHV入力
- 最大±25 V範囲のシングルエンドまたは差動
- 電圧と電流の範囲を個別に設定
- 最大±36 Vまでの過電圧保護（1時間未満）
プログラム可能な利得
- x0.2～x16
高速データ・レート
- NAFE13388：7.5 SPS～288 kSPS
- NAFE73388：15 SPS～576 kSPS
- 同時50 Hz/60 Hzライン除去
- ENOB：
- NAFE13388：72 kSPSで17ビット / 30 SPSで24ビット
- NAFE73388：144 kSPSで17ビット / 50 SPSで24ビット
高精度
- ユーザー較正後の室温FS精度：0.005%
- -25⁰C～105⁰CでのFS精度：0.1%
システム較正
- 内蔵の高精度電圧源によるエンド・ツー・エンドの較正
- 工場で較正済みの高精度製品が利用可能
主な特長
- ±3⁰C内部温度センサ
- 高精度の励起電圧および電流源
- 室温での内部発振器精度：0.2%
- 診断システムによる故障の検出と予測
- CRCエラー検出
- 10個のGPIO
- 32 MHzのSPIインターフェース
- 堅牢な8 kV HBM ESDおよびIEC61000-4-5 2 kVサージ保護
- 電源：HV：±7 V～±24 V、LV：3.3 V
- 消費電力：低消費電力バージョンでは150 mW、高速バージョンでは160 mW
- 動作温度範囲TA：-40⁰C～+125⁰C
- パッケージ：64ピン、9 mm x 9 mm x 0.85 mm HVQFN
長期製品供給プログラム
- これらの製品は、お客様の組込み設計に使用される製品の安定供給を15年にわたり保証するNXP長期製品供給プログラムの対象となっています。
