FRCC2100は、自動車業界向け半導体デバイスの世界有数のサプライヤーであるNXPのFlexRay Communication Controller合成可能なIPコアです。FlexRayコンソーシアムの設立メンバーであるNXPは、自動車向けに認定された最初のFlexRayコントローラデバイスを製造し、FlexRay技術を搭載した最初の量産車であるBMW X5にFlexRayコントローラIPを提供しました。
FLEXRAY通信コントローラ

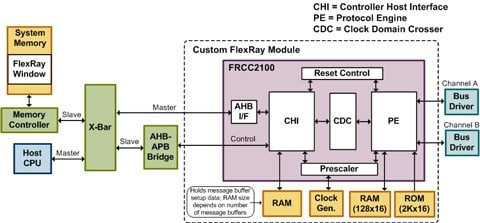

FRCC2100は、FlexRay通信システムプロトコル仕様、バージョン2.1、リビジョンAに完全に準拠しています。仕様に定義されたController Host Interface（CHI；コントローラホストインターフェイス）とProtocol Engine（PE；プロトコルエンジン）機能を実装し、CHIとPEの機能ブロック間のクリーンなパーティショニングを行います。
FRCC2100は4-252メッセージバッファをサポートし、システムロジックとメモリへの標準インタフェースを備えているため、システム要件に合わせて容易に最適化し、FPGAまたはASICデバイスに容易に統合できます。
ホストCPUインターフェイスはAMBA 2 APBに似ています。例AMBA 2 APBに接続するグルーロジックは製品に含まれています。メッセージバッファヘッダ、ペイロード、およびステータスを格納するFlexRayメモリへのインタフェースはAMBA 2 AHBであり、要求に応じて他のシステムメモリインタフェースに適合させることができます。
主要なFlexRayソフトウェアプロバイダのサポートや評価およびプロトタイピングに使用できるスターターキットなど、豊富なエコシステムにより、迅速なソフトウェア開発が可能になります。
主な特長
- FlexRay Communications System Protocol Specification、バージョン2.1、リビジョンA準拠プロトコル実装
- FlexRay Communications System Electrical Physical Layer Specification、Version 2.1、Revision A準拠バスドライバインターフェイス
- TUV準拠テスト済み
- NXPのMFR43xxおよびMCP55xxデバイスで実証済み
- デュアルまたはシングルチャネルのサポート
- 複数のFlexRayバスデータレートをサポート： 10、8、5、および2.5 Mbit/s （ソフトウェア選択可能）
- ハードウェア構成オプション(4-252)でサポートされるメッセージバッファの数
- 使用されるメッセージ・バッファの数はランタイム・オプション
- ランタイム設定可能なペイロード・サイズ（0～254バイト）を持つ2つの独立したメッセージ・バッファ・グループ
- 各メッセージバッファは、個々のフレームID、チャネルID、およびサイクルカウントフィルタリングをサポートします
- 各メッセージ・バッファは、送信または受信用に構成できます
- 2つの送信メッセージバッファを組み合わせて、ダブルバッファの送信メッセージバッファを形成することができます
- 送信メッセージ・バッファは、状態またはイベント・トリガー送信用に構成可能
- フレームペイロード長がメッセージバッファデータセクションのサイズを超えたときに適用される、静的セグメント内の送信メッセージバッファのゼロパディング
- メッセージ・バッファは安全に無効化および再構成できる
- FlexRayメモリに格納されたメッセージバッファヘッダー、ステータス、およびペイロードデータ
- 2つの独立した受信FIFO
- 設定可能な4つのスロットエラーカウンタ
- 4つの専用スロットステータスインジケータ – 受信メッセージバッファを使用せずにスロットを監視するために使用
- ホストシステムで利用可能なクロック同期データ
- マスク可能な割り込みソース（個別および組み合わせ）
- 2つのタイマー：絶対、絶対、または相対
- 選択した内部信号を表示するためのストローブポート
- CHIとPE用の個別クロック
- 低消費電力を実現する広範なクロックゲート
パートナーのSilvacoは、FlexRay Communication Controllerの合成可能なIPコアの配布を担当しています。Silvacoは、アナログ/ミックスドシグナル、パワーIC、メモリ設計に使用されるソフトウェアツールの大手EDAプロバイダーです。
カリフォルニア州サンタクララに本社を置くSilvacoは、30年以上にわたり北米、ヨーロッパ、日本、アジアにオフィスを構え、TCAD、SPICE Modeling、PDK開発に迅速かつ低コストのサービスを提供しています。2016年6月にSilvacoはSemiconductor IP blocksベンダーのIPextremeを買収し、現在はSilvacoのIP部門（IPextremeブランドの下）となっています
USB IPはNXPが所有していますが、Silvacoを通じてパッケージ、販売、サポートされています
仕様
ゲート数とパフォーマンス
| メッセージ・バッファの数 | ゲイツ | 最小Chi周波数 |
| 4 | 76,720 | 20 |
| 32 | 83,431 | 22 |
| 252 | 140,997 | 135 |
オプション
| オプション | 範囲 | デフォルト |
| メッセージ・バッファの最大数 | 4-252 | 32 |
| FlexRayメモリ(AHB)データバス幅 | 32または64（ビット） | 32 |
成果物
| FRCC2100の成果物 | |
| 合成可能なVerilogソースコード | |
| 統合テストベンチとテスト | |
| ドキュメント | |
| IPextreme IP配布およびサポートポータルによる自動構成 | |
| 一般的なEDAツールをサポートするシミュレーションおよび合成用スクリプト |
