双方向電圧レベル変換を備えた2ビットI3Cバス・バッファ

画像をクリックすると拡大します。

ブロック図

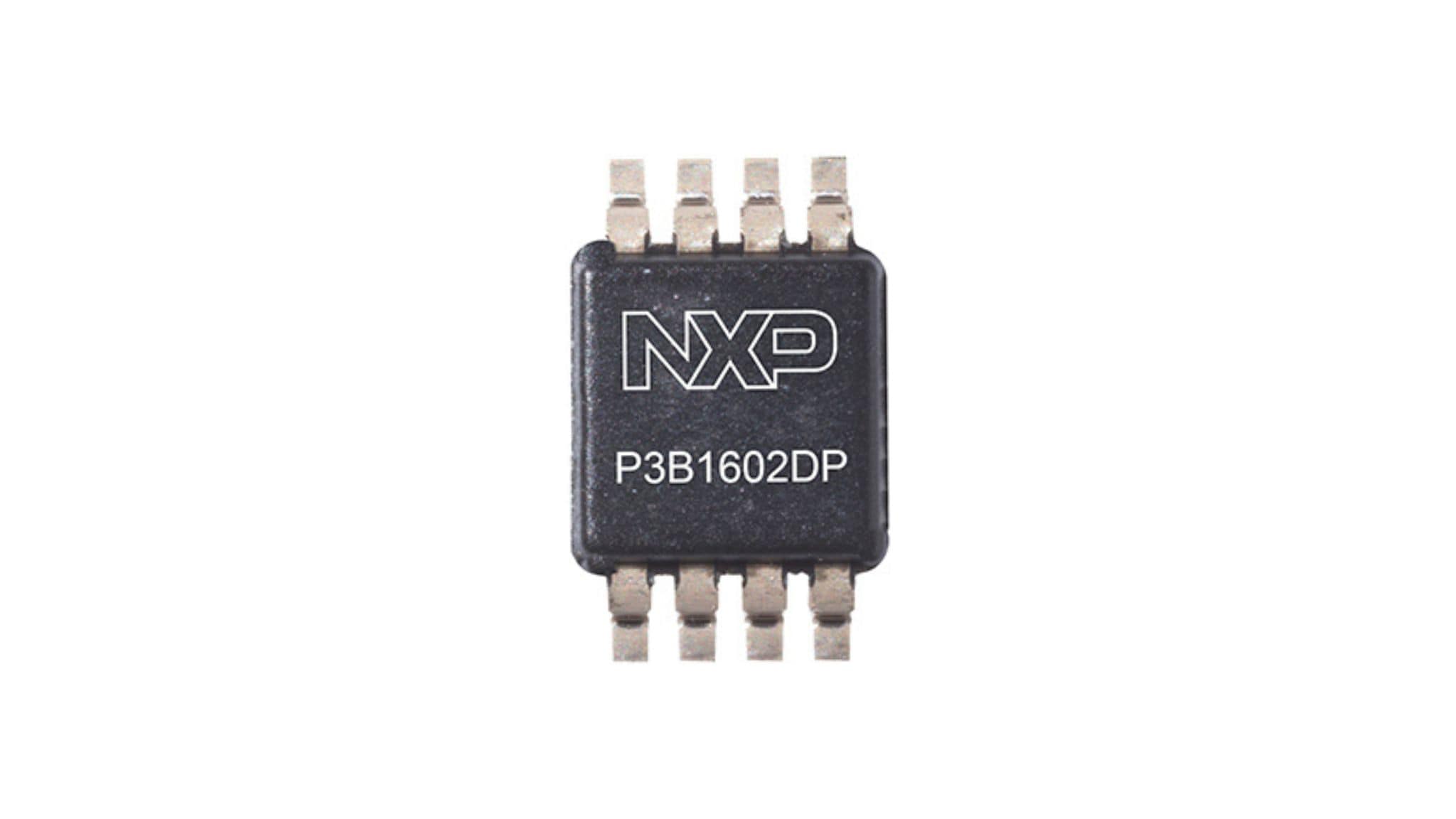

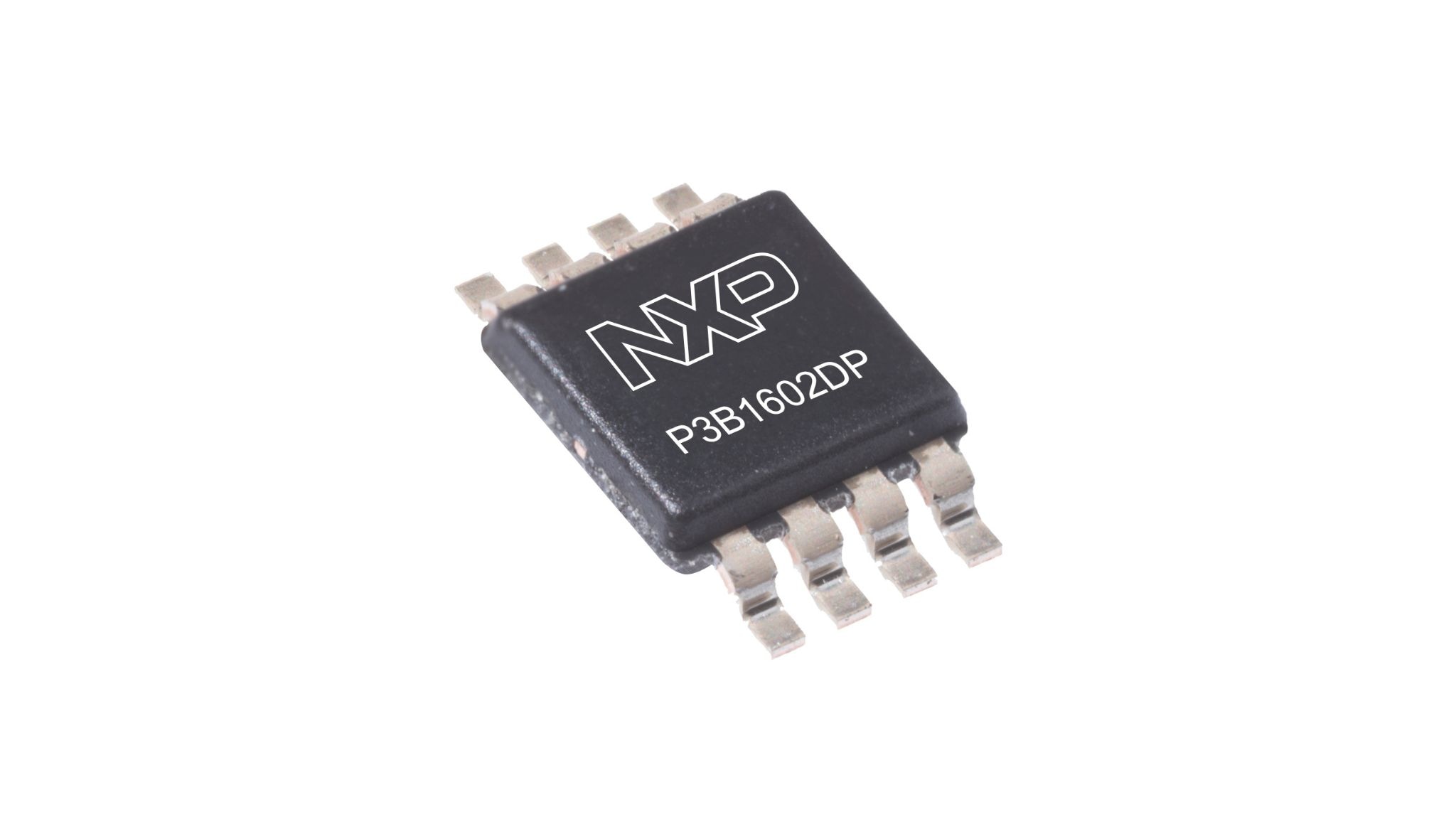

P3B1602DP内部

2-Bit I3C-Bus Buffer with Bidirectional Voltage Level Translation Block Diagram

特長

主な特長

  • 自動方向検出および双方向電圧レベル変換
  • 長いワンショット・パルスにより、リンギングとオーバーシュートを低減しながら大きな静電容量負荷を駆動
  • 電源シーケンスは不要
  • 最大周波数、SDR (Single Data Rate) データ・レート:
    • オープン・ドレイン:3.4 MHz (6.8 Mbps)
    • プッシュプル: 12.5 MHz (25 Mbps)
  • I3C/I²C/SMBusインターフェースをサポート(クロック・ストレッチは未サポート)
  • 3.63 Vまで許容する出力イネーブル (OE) ピン
  • 入出力 (I/O) ラッチアップ電流:100 mA(JESD 78準拠)

静電気放電 (ESD) 保護

  • 人体モデル (HBM)、JEDEC規格JESD22-A114Eクラス2:2000 V超
  • デバイス帯電モデル (CDM)、JEDEC規格JESD22-C101E:500 V超

パッケージ

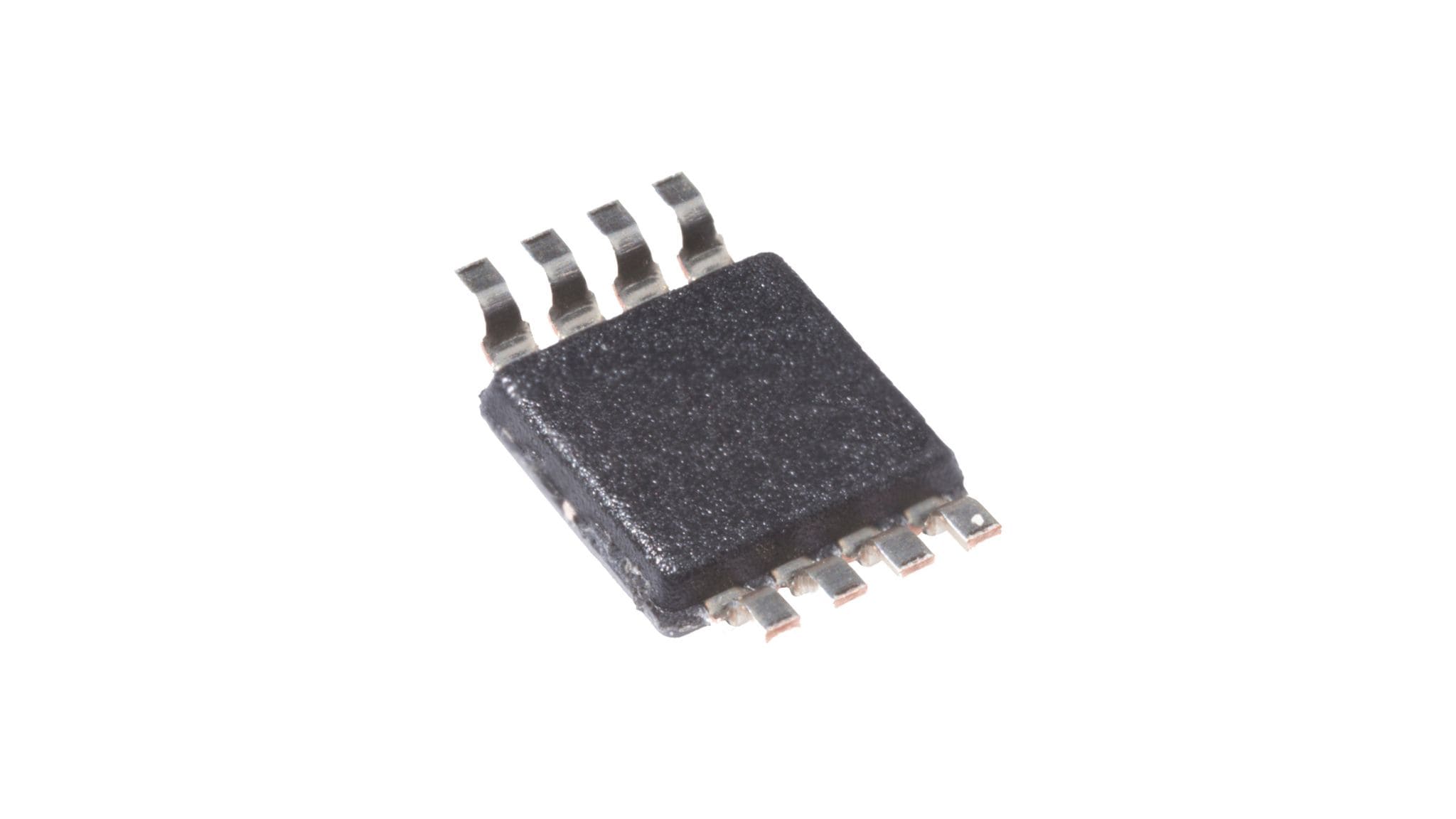

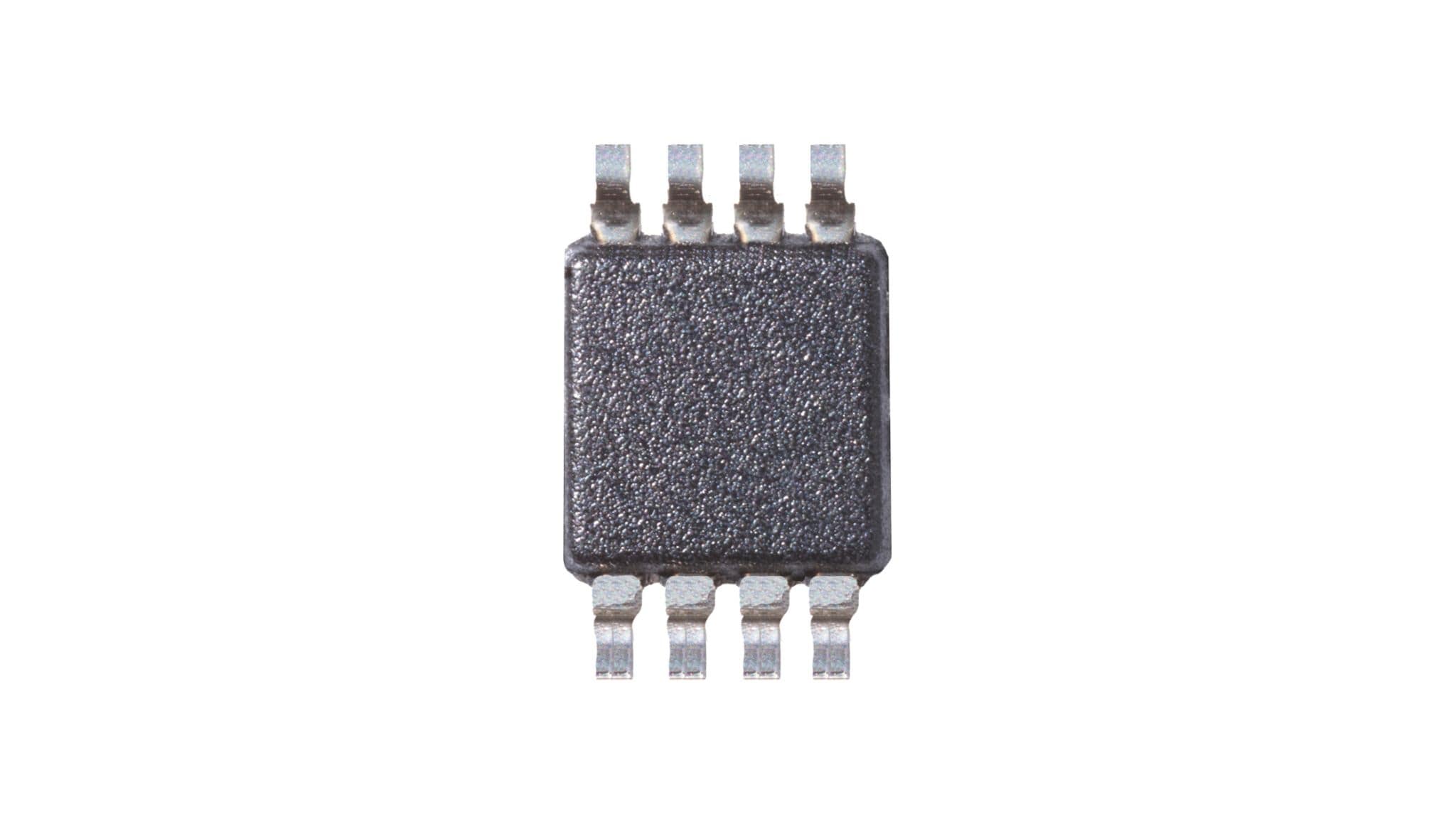

  • TSSOP8 (3 x 3 x 1.1 mm)

温度範囲

  • -40°C~+125°Cの範囲で仕様を規定
