NPM8高集積産業用圧力センサ・ファミリ
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
2026年2月2日付で、NXP の MEMS センサー製品は STMicroelectronics に移管されました。詳細につきましては、STMicroelectronics までお問い合わせください。

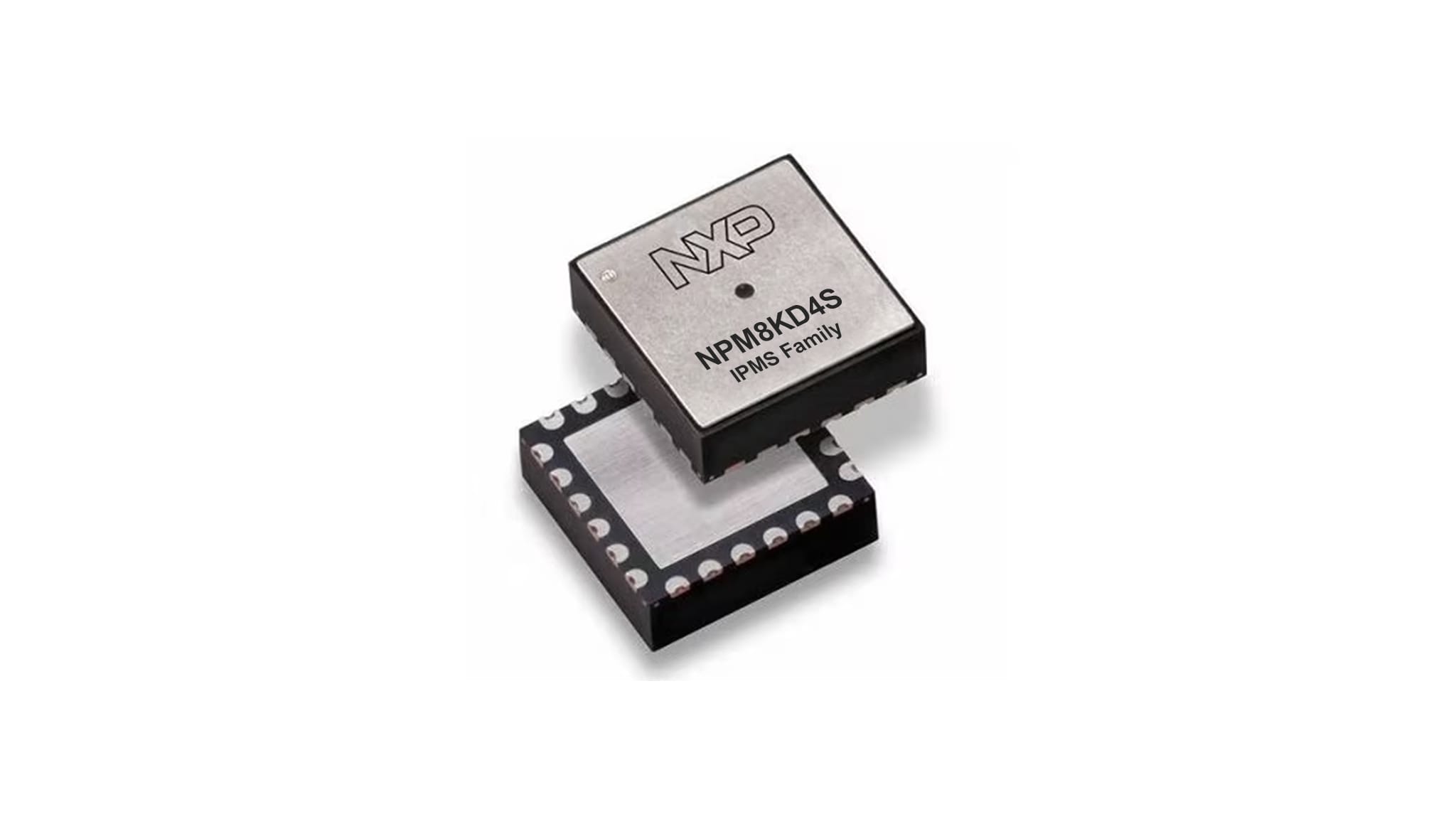

NPM8は、高集積産業用圧力センサ・ファミリであり、小型パッケージ (4 mm x 4 mm x 1.98 mm)、90 kPa～1500 kPaの絶対圧力範囲、-40°C～125°Cの動作温度範囲、標準スタンバイ電流180 nAの超低消費電力のほか、コンパクトな命令セット・アーキテクチャを備え、デバイスをホスト・コントローラとして機能させることができる組込み8ビットS08コアを特長としています。
製品の詳細とサンプルの供給状況については、最寄りの営業所にお問い合わせください。
製品詳細
ブロック図
特長
性能の概要
- ワイヤレス接続のシステムでは、以下の目的でセンサ・データが使用されます。
- しきい値の設定
- 設定値の表示
- 十分な圧力の確保
- 低消費電力アナログ・フロント・エンド (AFE) を備えたトランスデューサの測定インターフェース
- 有線通信：シリアル・ペリフェラル・インターフェース (SPI) およびI²C (Inter-Integrated Circuit)
- 2軸加速度センサ
- 低消費電力（コイン電池でセンサに給電可能）
- NXP標準のインダストリアル・ミッション・プロファイルに準拠
- 低周波発振器 (LFO) による低消費電力ウェイクアップ・タイマ、フリーランニング・カウンタ、周期リセット
- 4 mm x 4 mm x 1.98 mmのQFNパッケージにより、はんだ接合部の目視検査が可能
- 90 kPa～1500 kPaの圧力範囲
メモリ
- 組込み8ビットS08コンパクト命令セット・コントローラ：
- 16 KBの大容量メモリ
- 512バイトのRAM、64バイトの低消費電力の常時オンを含む
通信
- ワイヤレス双方向通信：
- 315/434 MHzの内部無線周波数 (RF) トランスミッタ
- 125 kHzの内部低周波数 (LF) レシーバ
関連製品
MCX W71：Matter、Thread、ZigBee、Bluetooth LE対応のセキュアな超低消費電力MCU
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
2 ソフトウェア・ファイル
-
ライブラリ
NTM88 Patch Library for NPM8
-
デモソフトウェア
NPM8 MCXW71 Starting Package
