統合型ColdFire® V2イーサネット・マイクロコントローラ
MCF5223x ColdFire®デバイス・ファミリは、イーサネット・インターフェースを備え、32ビットの制御を実現するシングルチップ・ソリューションです。10/100高速イーサネット・コントローラ (FEC) およびイーサネット物理層 (EPHY) をColdFire V2コアと組み合わせることで、極めて高いパフォーマンスを手頃な価格で提供しています。MCF5223x組込みコントローラは、コンパクトなイーサネット対応プラットフォームに適したペリフェラルとメモリ・サイズのセットを提供しているため、設計者は開発の時間を短縮し、製品の市場への投入を迅速化することができます。
MCF5223xファミリは、標準のColdFireペリフェラルを統合しています。これには、中長距離接続用の3つのUART、I²C (Inter-Integrated Circuit)、および接続されたペリフェラルへのシステム内通信用のキュー付きシリアル・ペリフェラル・インターフェース (QSPI) が含まれます。
MCF5222xファミリ内（類似パッケージ）のすべてのファミリ・メンバがピン互換性を備えています。標準のMCF5223xペリフェラル・セットに、MCF52231ではCANモジュール、MCF52233では128 KBのフラッシュ、MCF52234ではCANモジュールと128 KBのフラッシュ、MCF52235では暗号化アクセラレーション・ユニット、CANモジュール、128 KBのフラッシュがそれぞれ追加されています。

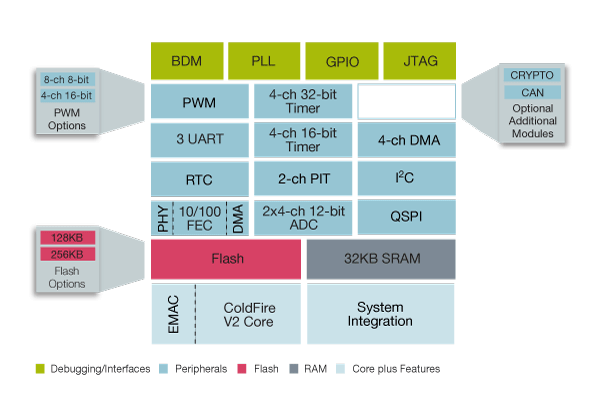

製品詳細
特長
- ColdFire® V2コアは、60 MHzで57 MIPS (Dhrystone 2.1) を実現
- eMACモジュールとハードウェア除算機能
- 32 KBのSRAM
- 256 KBのフラッシュ
- 内蔵ペリフェラル
- 10/100イーサネットMAC、PHY搭載
- 乱数ジェネレータ付き暗号アクセラレーション・ユニット
- CAN 2.0Bコントローラ (FlexCAN)
- 3つのUART
- QSPI
- I²Cバス・インターフェース
- 12ビットADコンバータ (ADC)
- 無償のMQXソフトウェア・ソリューション
- 本製品はNXP®の長期製品供給プログラムの対象であり、発売から最低10年間の供給が保証されています
MCF5223Xファミリ・メンバ
| 特長 |
MCF52230 |
MCF52231
|
MCF52232
|
MCF52233
|
MCF52234
|
MCF52235
|
MCF52236
|
| コア | |||||||
| クロック (MHz) |
60
|
60
|
50
|
60
|
60
|
60
|
50
|
| 性能 (Dhrystone 2.1 MIPS) |
56
|
56
|
46
|
56
|
56
|
56
|
46
|
| フラッシュ |
128 KB
|
128 KB
|
128 KB
|
256 KB
|
256 KB
|
256 KB
|
256 KB
|
| 暗号化 |
なし
|
なし
|
なし
|
なし
|
なし
|
あり
|
なし
|
| CAN |
-
|
1
|
-
|
-
|
1
|
1
|
-
|
| ボード |
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類
1-10 件/全 37 ドキュメント
コンパクトリスト
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
1-5 件/全 8 ハードウェア提供
-
エミュレータ、プローブ、プログラマUniversal Multilink開発インターフェース注目
アクティブ -
エミュレータ、プローブ、プログラマUSB ColdFire Multlink注目
アクティブ -

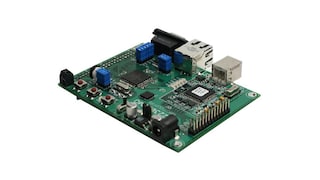

評価・開発ボードMCF52233 Demonstration Board注目
アクティブ -
追加ハードウェアを利用可能 パートナー・ソリューションの特集を表示.
-

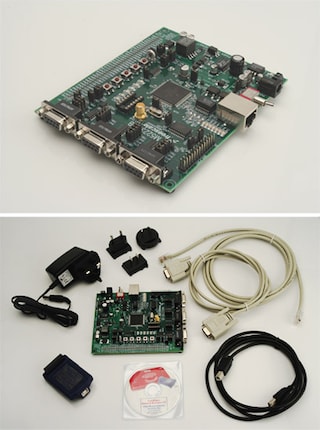

評価・開発ボードMCF52235 Evaluation Board注目
-
