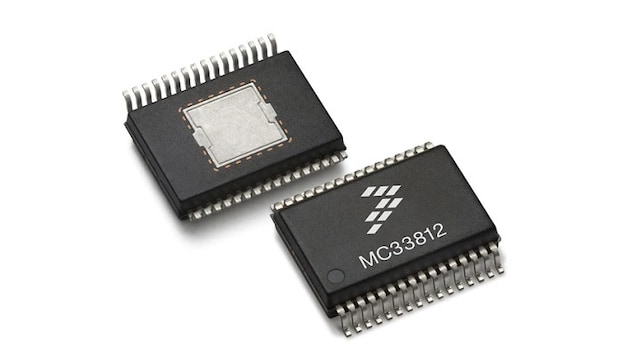

The NXP^® MC33812 is an engine control analog power IC intended for motorcycle and other single/dual cylinder small engine control applications.

Consists of three integrated low side drivers, one pre-driver, a +5.0 V, voltage pre-regulator, an MCU watchdog circuit, an ISO 9141 K-Line interface, and a parallel interface for MCU communication
The three low side drivers are provided for driving a fuel injector, a lamp or LED, and a relay or other load
The pre-driver is intended to drive either an Insulated Gate Bipolar Transistor (IGBT) or a bipolar Darlington transistor to control an ignition coil

データ・シート

アプリケーション・ノート

製品詳細

ブロック図

NXP MC33812 Low Side Switch Block Diagram

NXP MC33812 Low Side Switch Block Diagram

図を取得する PDF

Features

Key Features

Designed to operate over the range of ~4.7 V ≤ VPWR ≤ 36 V
Fuel Injector driver - Current Limit - 4.0 A Typical
Ignition pre-driver can drive IGBT or Darlington bipolar junction transistors
Ignition pre-driver has independent high and low side outputs
Relay driver - Current Limit - 4.0 A Typical
Lamp driver- Current Limit - 1.5 A Typical
All external outputs protected against short to battery, over-current
Ignition and other drivers protected against over-temperature
Interfaces directly to MCU using 5.0 V parallel interface
VCC voltage pre-regulator provides +5.0 V power for the MCU
MCU Power On RESET generator
MCU watchdog timer circuit with parallel refresh/time setting line
Independent fault annunciation outputs for ignition and injection
ISO-9141 K-Line transceiver for communicating diagnostic messages
