お客様の UJA1023-EVB
1. パッケージの内容
NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリー寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、より優れたパフォーマンスを実現します。
このページでは、UJA1023-EVBボードをセットアップして使用する手順について説明します。
UJA1023-EVB（UJA1023リモート制御LIN I/Oレスポンダ評価ボード）で作業するには、追加のハードウェアとしてLINコマンダ・ボードが必要となります。
1.1 キットの内容
- UJA1023-EVB（静電気防止バッグ入り）
- クイック・スタート・ガイド
1.2 追加ハードウェア
以下のハードウェアが必要ですが、このキットには含まれておりません。
- 12 V電源
- LINバス・ケーブル
- LINコマンダ
- 以下のLINコマンダ・ハードウェア・オプションを選択できます。
- LINインターフェース・ツール
- S32K116EVB：汎用車載用途向けS32K116-Q048評価ボード
- S32K144EVB：汎用車載用途向けS32K144-Q100評価ボード
- S32K312MINI-EVB：汎用車載用途向けS32K312MINI-EVB評価ボード
- S32K3X4EVB-T172：汎用車載用途向けS32K3X4EVB-T172評価ボード
1.3 前提条件
2003年9月のLIN Specification Package Revision 2.0で規定されているLINの診断および構成の仕様に関する基本的な知識を有していることを前提とします。
2. ハードウェアについて

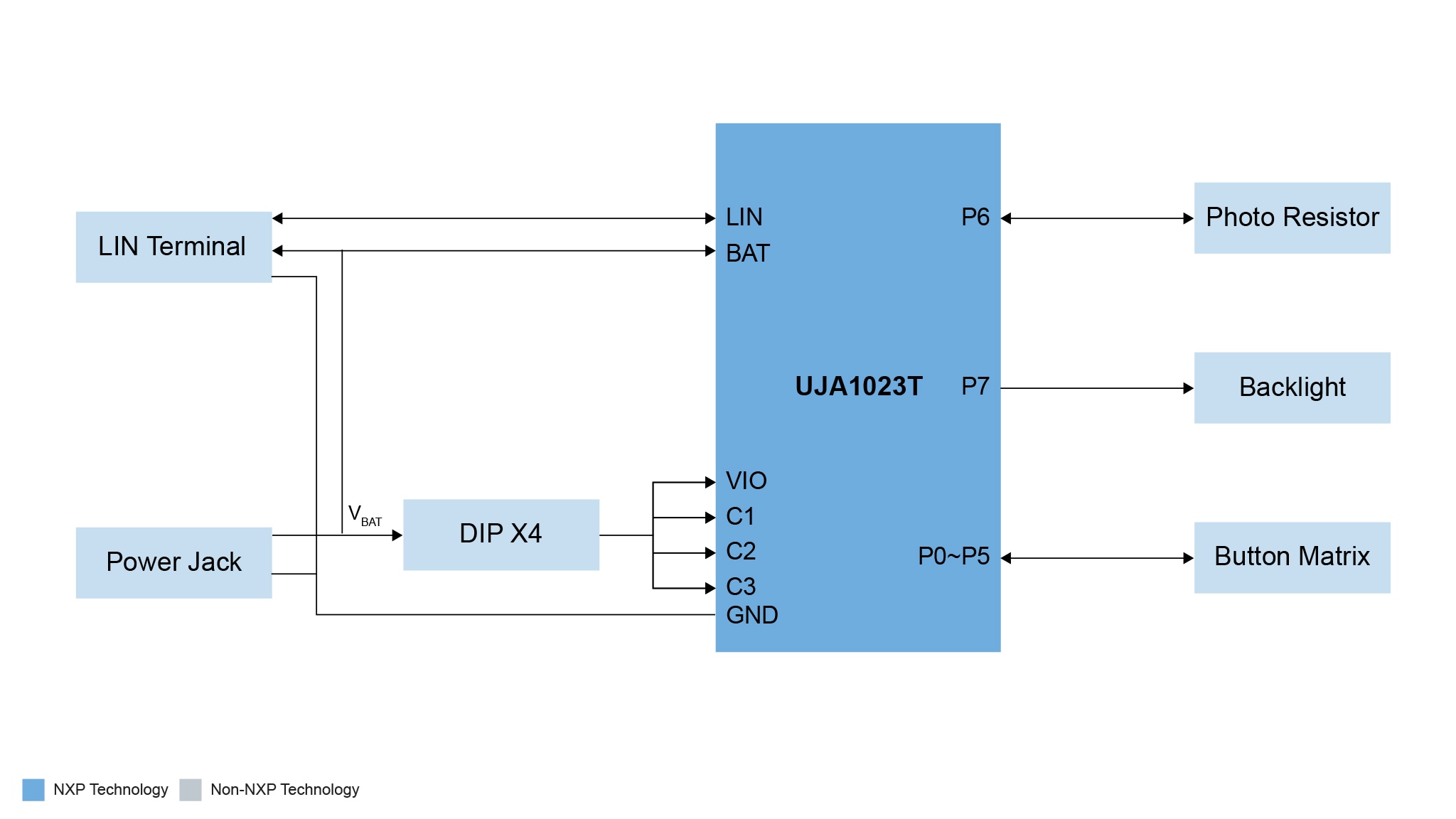

2.1 ボードの特長
UJA1023-EVBには、ユーザー・スイッチ・パネル・アプリケーションのサンプルが搭載されています。このサンプルは以下のもので構成されています。
- UJA1023リモート制御LIN I/OレスポンダIC
- 2x4スイッチ・マトリックス（8つのボタン）
- LEDバックライト
- フォト・レジスタ・センサ入力
- ノード・アドレス (NAD) 設定用ディップ・スイッチ
- 電源およびバス・コネクタ
2.3 評価ボードの主なコンポーネント
図2は、UJA1023-EVBの概要と、ボード上のコンポーネントの位置を示しています。表1に、コンポーネントの詳細を示します。
| 名称 | 説明 |
|---|---|
| 外部電源 | UJA1023-EVB用電源コネクタ |
| LINバス | 代替電源端子付きLINバス・コネクタ |
| NAD設定 | LINノード・アドレス (NAD) 設定およびVBATへのVIO接続用のディップ・スイッチ |
| UJA1023 | リモート制御LIN I/OレスポンダIC：UJA1023 |
| UJA1023のピン信号へのアクセス | UJA1023のピンにアクセスするためのコネクタ |
| 2x4スイッチ・マトリックス | 8つのボタンを備えたスイッチ・パネル・アプリケーション回路 |
| LEDバックライト | 4個のLEDを使用したバックライト・アプリケーション |
| フォト・レジスタ・センサ入力 | フォト・レジスタ・センサ入力信号を備えたADCアプリケーション回路 |
| お客様のアプリケーション用の領域 | アプリケーションのプロトタイピング用の領域 |
