MCU-Link Proのスタート・ガイド

最終更新日時： Sep 21, 2021サポート MCU-Link Pro Debug Probe

このドキュメントの内容

  • 1

    MCU-Link Proのインストールとファームウェアのアップデート

  • 2

    MCUXpresso IDEでのMCU-Link Proの使用

  • 3

    MCU-Link Proでのサードパーティ製IDEのセットアップ

  • 4

    その他のシリアル・ターミナル・プログラムの使用

お客様の MCU-Link Pro Debug Probe

このドキュメントの内容

1. MCU-Link Proのインストールとファームウェアのアップデート

MCU-Link Proのセットアップは非常に簡単です。まず、インストーラをダウンロードして実行すると、ホスト側のドライバがインストールされ、ファームウェアを更新するためのユーティリティが準備されます。MCUXpresso IDE 11.4.1以降では、ドライバ情報ファイルは自動的にインストールされます。以下のWindowsでのインストール向けビデオをご覧いただくか、MCU-Link Proのインストール手順に従ってください。

まず、選択したホスト・オペレーティング・システム用のMCU-LINKインストーラ・パッケージをダウンロードします。ダウンロードしたら、インストーラを実行します。

MCU-Link Proのインストールと同時にファームウェアもインストールされますが、これを最新バージョンにアップデートする必要があります。アップデートを実行するには、次の手順に従ってください。

  1. 「FW update」というラベルの付いたジャンパ（ステータスLEDの横にあります）を取り付けます
  2. USB接続でMCU-Link Proをホスト・コンピュータに接続します
  3. ソフトウェア・パッケージのインストール先のscriptsディレクトリに移動し、program_CMSIS.cmdスクリプトを実行します。画面上の指示に従います

    注：J-Linkオプションが必要な場合は program_JLINK.cmdを使用できますが、このファームウェアは電力測定やUSBブリッジングをサポートしません。

  4. ［Ctrl］+［C］を押してスクリプトを終了します。
  5. MCU-Link Proとホスト・コンピュータの接続を外して、FW Updateジャンパを取り外してから、もう一度コンピュータに接続します

    注：その他のOS別のセットアップ方法については、Readme.txtを参照してください。

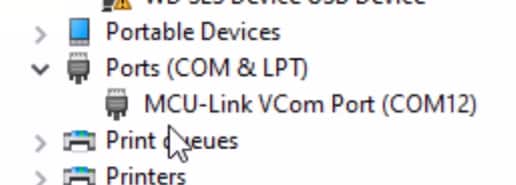

MCU-Link Proが完全にインストールされると、4つのデバイス（「HID」デバイス配下にCMSIS-DAPデバイスとトレース・ポート、加えて「Ports（ポート）」配下にVCOMポート）が表示されます。

画像1. MCU-Link Proポート

画像2. MCU-Link Proポート

次へMCUXpresso IDEでのMCU-Link Proの使用

2. MCUXpresso IDEでのMCU-Link Proの使用

MCUXpresso IDEは、サポートされている他のプローブの場合と同様に、MCU-Link Proを自動的に検出します（11.4.1以降のバージョンを使用する必要があります）。MCU-Link ProのVCOM機能はIDEから独立していますが、MCUXpresso IDEに組込まれているシリアル・ターミナル機能をそのために使用することができます。MCUXpresso IDEでMCU-Link Proを使用する方法の概要については、以下のショート・チュートリアル・ビデオを参照してください。

前へMCU-Link Proのインストールとファームウェアのアップデート
次へMCU-Link Proでのサードパーティ製IDEのセットアップ

3. MCU-Link Proでのサードパーティ製IDEのセットアップ

MCU-Link Proは、Arm Keil uVISIONやIAR Embedded Workbenchなどのパートナー製IDEで使用できます。他のCMSIS-DAPプローブと同様に、セットアップは非常に簡単です。

前へMCUXpresso IDEでのMCU-Link Proの使用
次へその他のシリアル・ターミナル・プログラムの使用

4. その他のシリアル・ターミナル・プログラムの使用

4.1 その他のシリアル・ターミナル・プログラムの使用

MCU-Link ProのVCOM機能は、PuTTYやTera Termなどのシリアル・ターミナル・エミュレーション・プログラムで利用できます。セットアップは類似のVCOMデバイスと同様です。ほとんどのMCUXpresso SDKサンプルでは、設定としてボーレート115200、8データ・ビット、パリティなし、1ストップ・ビットを使用します。MCU-Link Proの仮想COMポートのポート番号を確認するには、デバイス・マネージャを開き、［Ports（ポート）］グループの配下を確認します（前述の図を参照）。Tera TermチュートリアルとPuTTYチュートリアルを参照してください。

前へMCU-Link Proでのサードパーティ製IDEのセットアップ
次へProject and Tutorials: Tera Termチュートリアル

Tera Termチュートリアル

Tera Termチュートリアル

Tera Termは、広く利用されているオープン・ソースのターミナル・エミュレーション・アプリケーションです。このプログラムを使用して、NXP開発プラットフォームの仮想シリアル・ポートから送信された情報を表示できます。

  1. SourceForgeからTera Termをダウンロードします。ダウンロードしたら、インストーラを実行し、このウェブページに戻って手順を続行します

    2. ダウンロード

  2. Tera Termを起動します。初めて起動する際には、次のダイアログが表示されます。シリアル・オプションを選択します。ボードが接続されている場合は、COMポートがMCU-Linkという名前で自動的にリスト内に表示されます
  3. 事前に確認したCOMポート番号を使用して、シリアル・ポートをボーレート115200、8データ・ビット、パリティなし、1ストップ・ビットに設定します。この設定は［Setup（セットアップ）］->［Serial Port（シリアル・ポート）］から行うことができます
  4. 接続が確立されているか検証します。確立されている場合、Tera Termのタイトル・バーに次のように表示されます
  5. 以上で設定は完了です

前へその他のシリアル・ターミナル・プログラムの使用
次へProject and Tutorials: PuTTYチュートリアル

PuTTYチュートリアル

PuTTYチュートリアル

PuTTYは、広く利用されているターミナル・エミュレーション・アプリケーションです。このプログラムを使用して、NXP開発プラットフォームの仮想シリアル・ポートから送信された情報を表示できます。

  1. 下のボタンをクリックしてPuTTYをダウンロードします。ダウンロードしたら、インストーラを実行し、このウェブページに戻って手順を続行します

    2. ダウンロード

  2. 選択したダウンロードのタイプに応じて、ダウンロードした*.exeファイルをダブルクリックするか、［Start（スタート）］メニューから選択して、PuTTYを起動します
  3. 表示されたウィンドウで設定を行い、［Serial（シリアル）］ラジオ・ボタンを選択して、デバイス・マネージャで事前に確認したCOMポート番号を入力します。ボーレートもあわせて指定します。今回は115200を入力します
  4. ［Open（開く）］をクリックして、シリアル接続を確立します。ボードが接続されていて、正しいCOMポートが入力されていれば、ターミナル・ウィンドウが開きます。設定が正しくない場合は、アラートが表示されます
  5. 以上で設定は完了です
