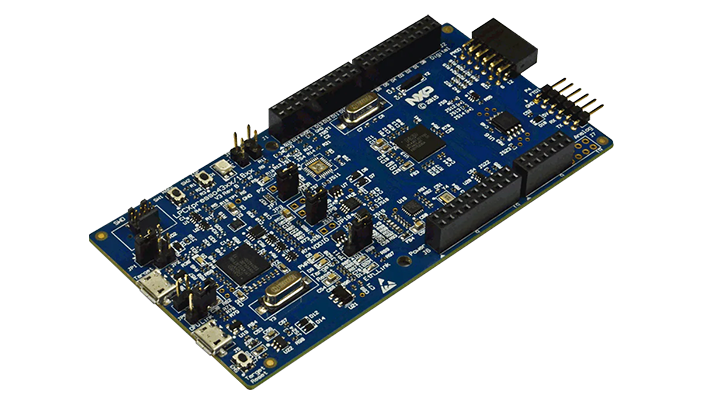

LPCXpresso4367 Development Board

OM13088

画像にカーソルを合わせると拡大表示されます。

The LPCXpresso family of boards provides a powerful and flexible development system for NXP®'s Cortex-M MCUs. The LPCXpresso4367 board has been developed by NXP to enable evaluation of and prototyping with the LPC4300 series of MCUs, and features the LPC4367 in its 100 PIN BGA package option.

LPCXpresso™ is a low-cost development platform available from NXP supporting NXP's Arm-based microcontrollers. The platform is comprised of a simplified Eclipse-based IDE and low-cost target boards which include an attached JTAG debugger. LPCXpresso is an end-to-end solution enabling embedded engineers to develop their applications from initial evaluation to final production.

The order code for this board is OM13088.

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

LPC4300 Cortex-M4/M0

  • LPC4367JBD208: High Performance 32-bit Microcontroller based on Arm® Cortex®-M4/M0
  • LPC4367JET100: High Performance 32-bit Microcontroller based on Arm® Cortex®-M4/M0
  • LPC4367JET256: High Performance 32-bit Microcontroller based on Arm® Cortex®-M4/M0

Features

Microcontroller

  • LPC4367 dual-core (M4F and M0+) MCU running at up to 204 MHz
  • USB, UART, and QSPI flash boot option configuration options

Memory

  • 8 Mbit Macronix quad SPI flash

Connectivity

  • Expansion options based on Arduino® UNO R3 and Pmod<™, plus additional expansion port pins
  • On-board Ethernet PHY (output available at expansion connectors)
  • High-speed USB A/B connector for host or follower operation
  • UART, I²C and SPI port bridging from LPC4367 target to USB via the onboard debug probe
  • FTDI UART connector
  • Compatible with LPCXpresso4337 mbed SDK

Power Management

  • On-board 1.8/3.3 V or external power supply options

Debug

  • On-board high-speed USB-based debug probe with CMSIS-DAP and LPCXpresso IDE Redlink protocol options, can debug the onboard LPC4367 or external target
  • Support for external debug probes

Components

  • Tri-color LED
  • Target Reset, ISP, and WAKE buttons

購入オプション

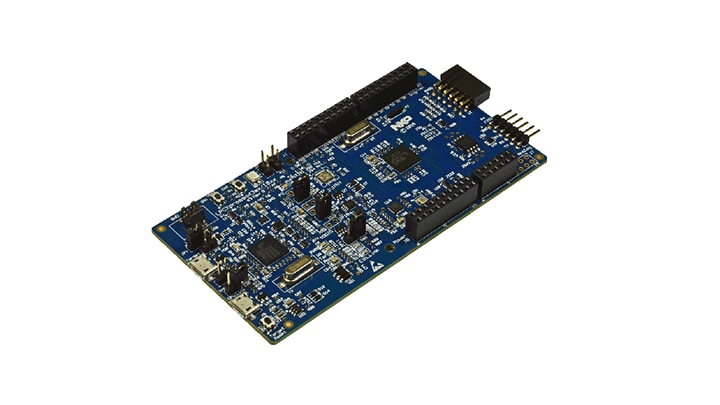

OM13088-Image

クリックして展開

  • OM13088

  • LPCXpresso4367 Development Board.

  • JP¥3,974
  • の数量に対して 1
代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1 ドキュメント

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

2 設計・ファイル

  • プリント基板と回路図

    LINK2 LPC4322 LPCX43xx 18xx V3 - Schematic Rev B

    PDF改訂 BMay 1, 2015 00:00:00107.4 KBLPCX43XX_18XX_V3_SCHEMATIC_REV-B
    ダウンロード
  • プリント基板と回路図

    LPC43xx-18xx BOM

    XLSX改訂 BDec 21, 2016 15:48:0023.9 KBLPC43xx-18xx-BOM
    ダウンロード

ソフトウェア

フィルタ

1 ソフトウェア・ファイル

  • ホストデバイスドライバー

    LPCXpresso Link2 USB driver package

    EXE改訂 2.0.2May 11, 2014 00:00:0010.0 MBLPC_DRIVER_SETUP
    ダウンロード
