S32K148 Automotive Telematics Box (T-Box)

S32K148-T-BOX

画像にカーソルを合わせると拡大表示されます。

The S32K148-T-BOX is a reference design board engineered for out-of-the-box validated automotive telematics box (T-Box) applications.

Based on the 32-bit Arm® Cortex®-M4F based S32K148 microcontroller, the S32K148-T-Box solution offers a flexible evaluation platform for the T-Box connected-car-standard terminal. The S32K148-T-Box solution is fully compatible with the S32K148EVB.

The S32K148-T-Box is only available for approved customers. Each request will be reviewed. Please see the S32K3 reference design board for an alternative solution.

製品詳細

セクションを選択:

ブロック図

図を選択する。:

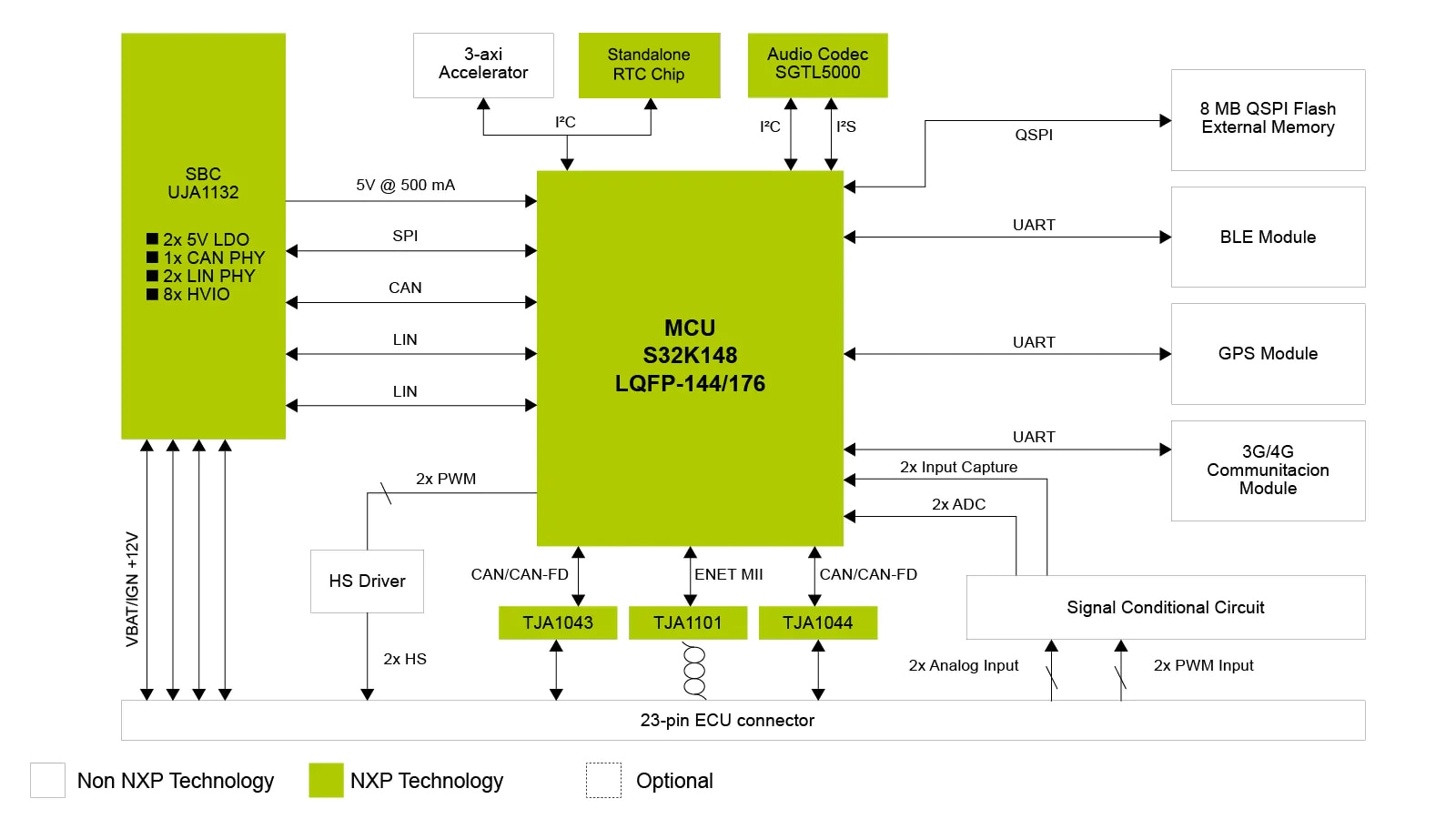

T-BOX Architecture

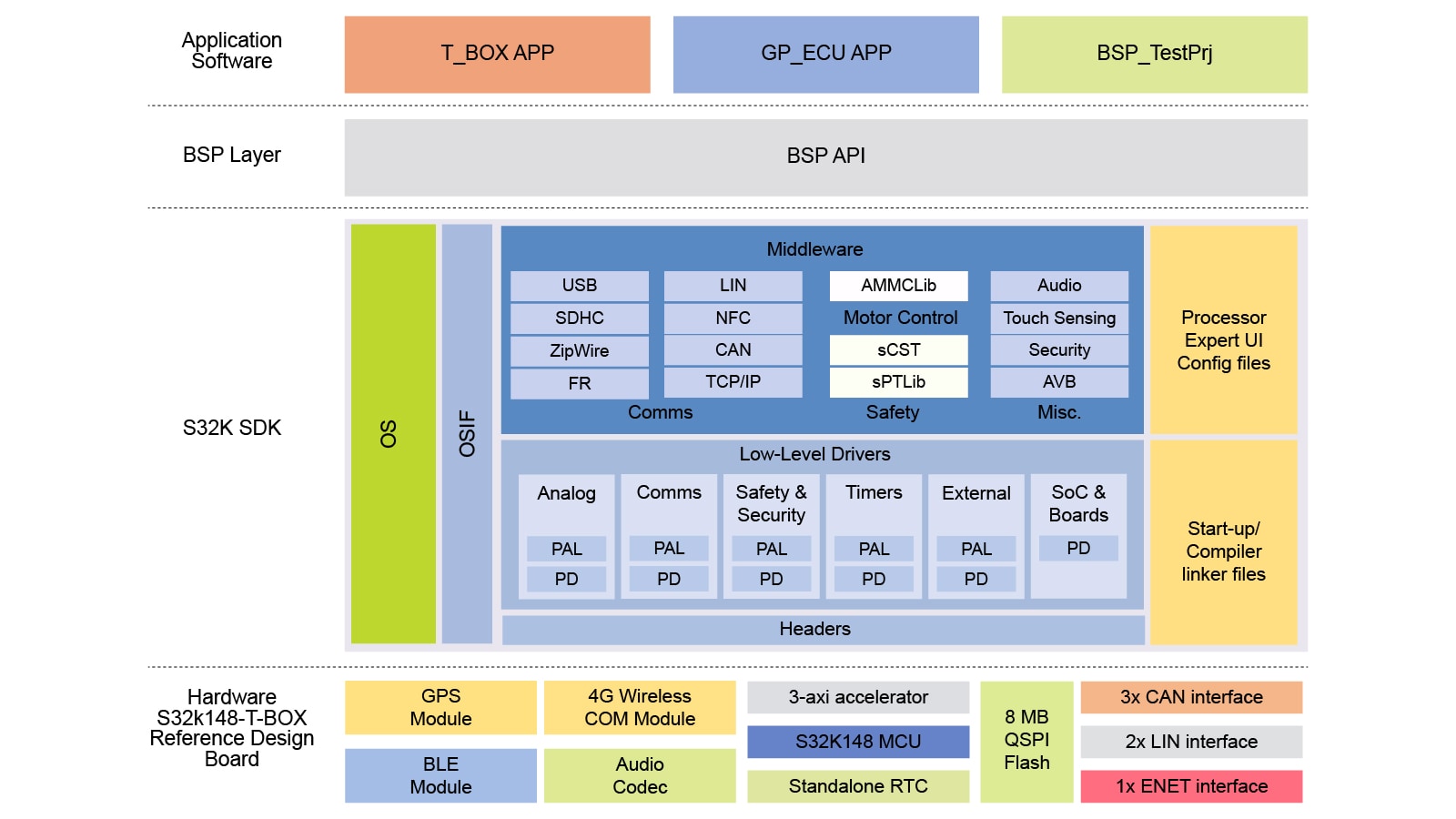

S32K148-T-BOX Automotive Solution Software Architecture

T-BOX Solution

S32K148-T-BOX Automotive Telematics Box solution
図を取得する PDF

対応製品

センサ

加速度センサ

  • MMA8452Q: ±2g/±4g/±8g, Low g, 12-Bit Digital Accelerometer

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

パワーマネージメント

セーフティSBC

  • UJA113xHW: Buck/Boost High-Speed CAN/Dual LIN System Basis Chip Family

ペリフェラル＆ロジック

車載用RTC

  • PCA85073A: Automotive Tiny Real-Time Clock/Calendar with Alarm Function and I2C-Bus

インターフェース

車載用イーサネットPHY

  • TJA1101: TJA1101/TJA1101B: Robust, Low Power 100BASE-T1 PHY Transceiver

3.3 V/5 V IO CANトランシーバ

  • TJA1044: High-Speed CAN Transceiver with Standby Mode - Mantis Family
  • TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode

オーディオ

Audio Converters

Features

Compatibility

  • Arduino® UNO compatible expansion interface

Onboard Interfaces

  • 3 x CAN with CAN-FD
  • 3 x UART: 2 reused as LIN, via SBC-UJA113x
  • 1 x 100M-base TX1 automotive ethernet, via TJA1101
  • 1 x I2S audio codec extend with SGTL500 and support AVB evaluation

Plug-In Interfaces

  • 1 UART BLE module
  • 1 UART GPS module
  • 1 UART 3G/4G communication module

Connectors

  • 23-pin ECU connector, routing external I/O signals
  • 2 x external ADC and 2x PWM inputs, 2x HS PWM output

Memory

  • Extended 8 MB QSPI NOR flash memory
