EVB9S12XF512E
-
EVALUATION BOARD FOR THE S12XF FAMILY.
デザイン・ファイル
1 設計・ファイル
-
プリント基板と回路図
EVB9S12XF512E SCHEMATICS
MC9S12XF512 Evaluation Board
EVB9S12XF512E アラートの受信

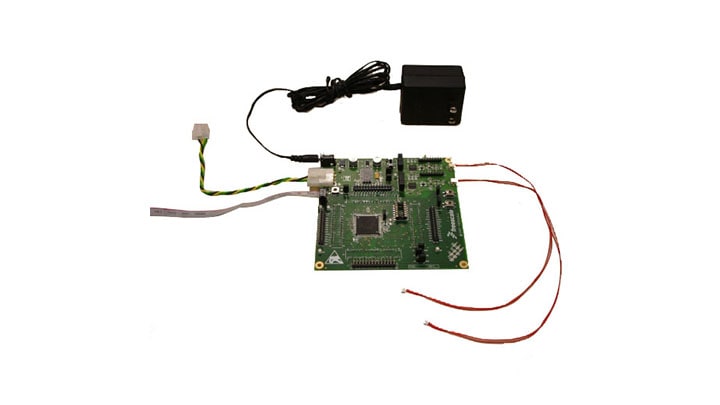

The EVB9S12XF512E is a full featured, ready to use evaluation system for the NXP® 16-bit MC9S12XF512 MCU, featuring an XGATE coprocessor, 512 KB flash memory and an embedded FlexRay™ controller. The EVB9S12XF512 takes advantage of the CodeWarrior® tool suite and NXP USB-BDM interface to help make your development process simple and quick.
Setting up a new FlexRay network?
Consider the S12XFSTARTERKITE. It contains two EVB9S12XF512E boards, plus all the hardware and tools you will need to get a FlexRay network up and running in under an hour.
製品詳細
対応製品
プロセッサ＆マイクロコントローラ
16ビットS12/S12Xマイクロコントローラ
- S12XF: S12XF Automotive and Industrial Microcontrollers (MCUs)
Features
Microcontroller
- S12XF512MLM MCU
- Selectable 4 MHz oscillator module (socketed) or a 4 MHz crystal
Connectivity
- 2 x NXP TJA1080 FlexRay transceiver
- 1 x NXP MC33742 system basic chip for hi-speed CAN communication
- BDM connector for external in-circuit debugging
- Header connectors with all microcontroller signals
- One CAN connector with transceiver integrated in the MC33742
- Two FlexRay connectors with two transceivers
Components
- Eight user LEDs
- Two push-buttons
- Reset push button for the MCU and/or the SBC
購入オプション
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
4 ドキュメント
-
クイック・リファレンス・ガイド
EVB9S12XF512E Quick Start Guide注目
-
ユーザ・ガイド
EVB9S12XF512E User Manual注目
-
ファクト・シート
S12XF Fact Sheet
