Name: SBCおよびPMIC製品OTPプログラミング・ボード
Price: 60.00 USD
Availability: InStock

製品詳細

ブロック図

SBCおよびPMIC OTPプログラミング・キット

図を取得する PDF

対応製品

パワーマネージメント

12 V、24 V、および48 V SBCソリューション

VR5510: S32Gプロセッサ用マルチチャネル (9) PMIC：高電力 x 8、低消費電力 x 1、ASIL Dセーフティ・レベルに適合
FS5600: 電圧モニタとウォッチドッグ・タイマを備えた車載用デュアル降圧レギュレータおよびコントローラ
FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応
FS24: ASIL Bに適合した、車載アプリケーション専用セーフティ・ミニCAN FD SBC
FS85: S32マイクロコントローラ用セーフティ・システム・ベーシス・チップ、ASIL Dに適合
FS23: パワー・マネジメント、CAN、LINの機能を備えたセーフティ・システムベーシス・チップ (SBC) ファミリ

5 V PMICソリューション

PF5024: 車載アプリケーション向けマルチチャネル (4) PMIC：高電力 x 4、ASIL Bセーフティ・レベルに適合
PF5023: Multi-Channel (3) PMIC for Automotive Applications – 3 High Power, Fit for ASIL B Safety Level
PF5020: 車載アプリケーション向けマルチチャネル (5) PMIC：高電力 x 4および低消費電力 x 1、ASIL Bセーフティ・レベルに適合
PF81-PF82: 高性能プロセッシング・アプリケーション向け12チャネル・パワーマネジメント集積回路 (PMIC)

特長

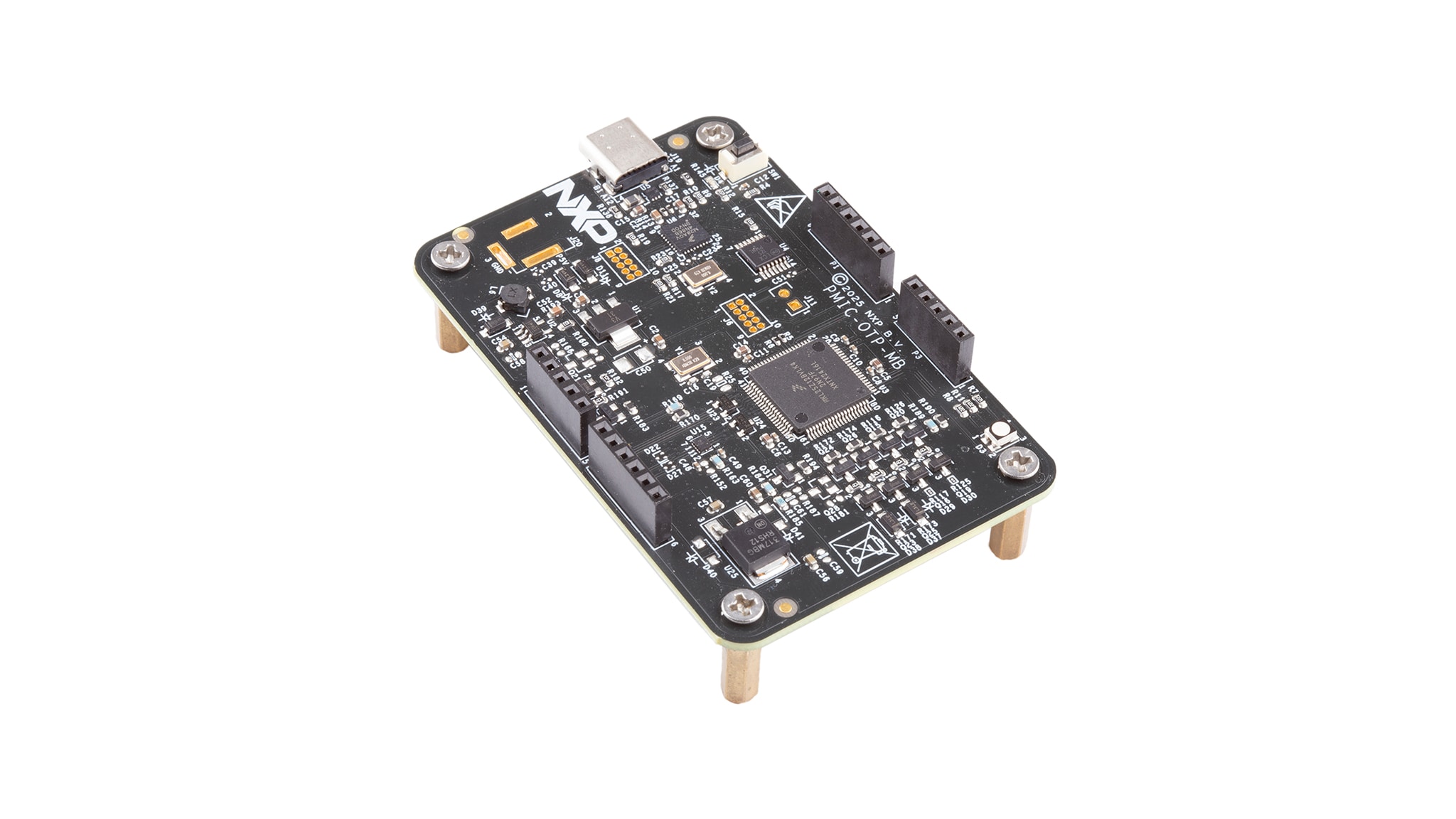

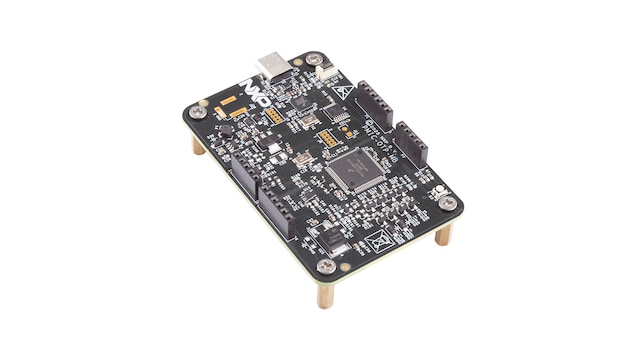

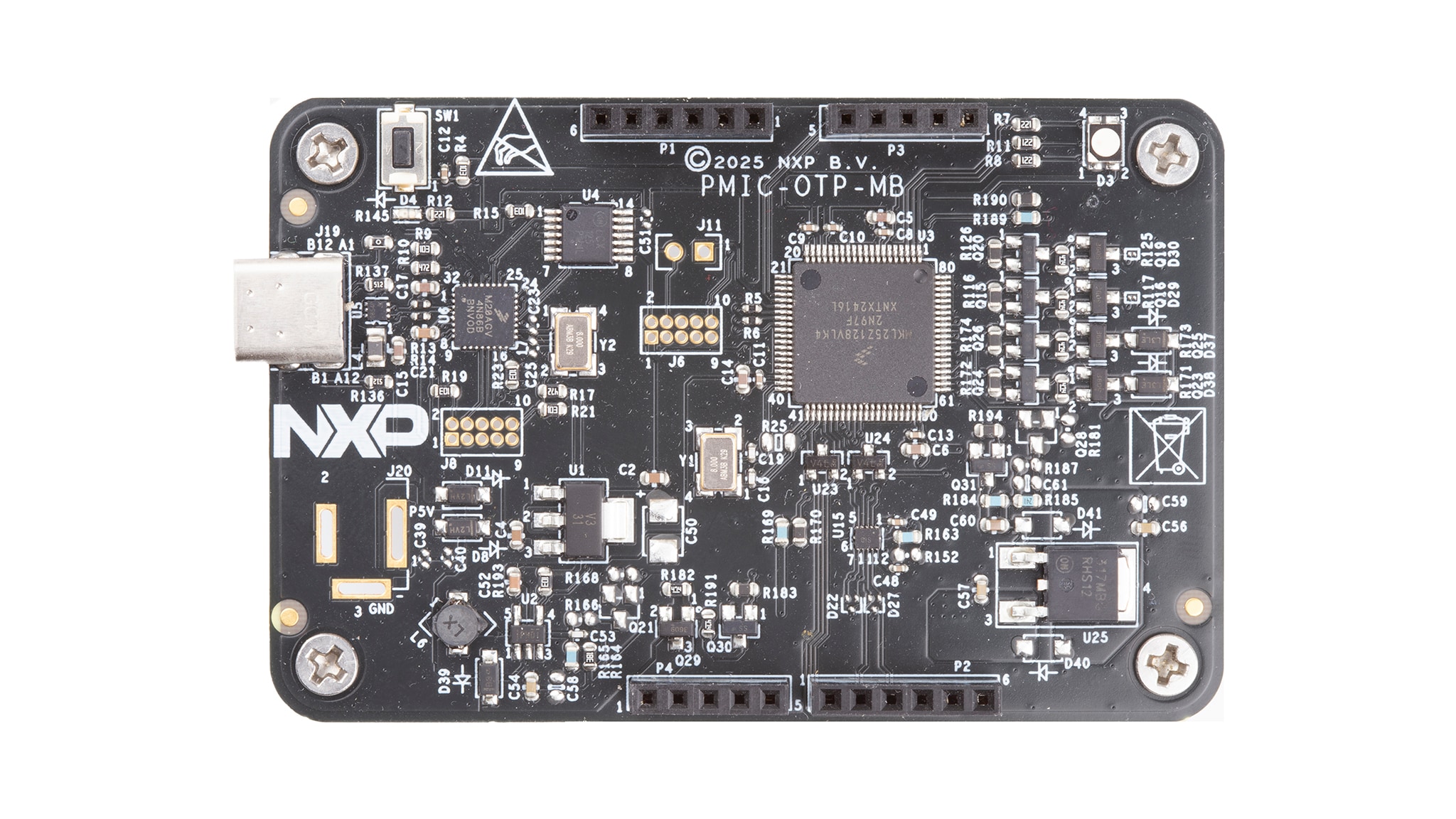

PMIC-OTP-MB

5.0 Vの動作入力電圧範囲（USBコネクタから給電）
SBC製品向けにVDDOTPおよびVinを供給するための電源システムを統合
KL25 MCUを介したUSBからI²CまたはSPIへの通信
インライン・プログラミング・インターフェース・コネクタ

PMIC-OTP-DB

さまざまなソケット拡張ボードを購入可能
デバイスの電源オン状態とプログラム中の状態を示すLED

購入オプション

クリックして展開

PF8200-OTP-DB
アクティブ

SBC and PMIC Product OTP Programming Board.

キットの内容

マザーボード：事前プログラム済みのPMIC-OTP-MB（静電気防止バッグ入り）
ドータ・ボード：ソケット・ボード（静電気防止バッグ入り）
USB-STD A - USB Type Cケーブル x 1

$60.00 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

VR5510-OTP-DB
アクティブ

SBC and PMIC Product OTP Programming Board.

キットの内容

マザーボード：事前プログラム済みのPMIC-OTP-MB（静電気防止バッグ入り）
ドータ・ボード：ソケット・ボード（静電気防止バッグ入り）
USB-STD A - USB Type Cケーブル x 1

$60.00 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

FS24-OTP-DB
アクティブ

SBC and PMIC Product OTP Programming Board.

キットの内容

マザーボード：事前プログラム済みのPMIC-OTP-MB（静電気防止バッグ入り）
ドータ・ボード：ソケット・ボード（静電気防止バッグ入り）
USB-STD A - USB Type Cケーブル x 1

$65.00 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

FS23-OTP-DB
アクティブ

SBC and PMIC Product OTP Programming Board.

キットの内容

マザーボード：事前プログラム済みのPMIC-OTP-MB（静電気防止バッグ入り）
ドータ・ボード：ソケット・ボード（静電気防止バッグ入り）
USB-STD A - USB Type Cケーブル x 1

$60.00 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

FS26-OTP-DB
アクティブ

SBC and PMIC Product OTP Programming Board.

キットの内容

マザーボード：事前プログラム済みのPMIC-OTP-MB（静電気防止バッグ入り）
ドータ・ボード：ソケット・ボード（静電気防止バッグ入り）
USB-STD A - USB Type Cケーブル x 1

$60.00 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

FS85-OTP-DB
アクティブ

SBC and PMIC Product OTP Programming Board.

キットの内容

マザーボード：事前プログラム済みのPMIC-OTP-MB（静電気防止バッグ入り）
ドータ・ボード：ソケット・ボード（静電気防止バッグ入り）
USB-STD A - USB Type Cケーブル x 1

$65.00 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

PF5020-OTP-DB
アクティブ

SBC and PMIC Product OTP Programming Board.

キットの内容

マザーボード：事前プログラム済みのPMIC-OTP-MB（静電気防止バッグ入り）
ドータ・ボード：ソケット・ボード（静電気防止バッグ入り）
USB-STD A - USB Type Cケーブル x 1

$65.00 USD

在庫あり :10

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

FS56-OTP-DB
アクティブ

SBC and PMIC Product OTP Programming Board.

キットの内容

マザーボード：事前プログラム済みのPMIC-OTP-MB（静電気防止バッグ入り）
ドータ・ボード：ソケット・ボード（静電気防止バッグ入り）
USB-STD A - USB Type Cケーブル x 1

$65.00 USD

在庫あり :9

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

2 ドキュメント

コンパクトリスト

UM12379, SBC and PMIC Product OTP Programming Board User Manual[UM12379]

HTML | PDFJan 8, 2026改訂 1.0

Getting Started with the SBC and PMIC Product OTP Programming Board[GS-PMIC-OTP-MB]

HTMLJan 23, 2026

設計・リソース

Related Hardware

クイック・リファレンスボードタイプ.

1-5 件/全 18 ハードウェア提供

評価・開発ボード
PF5020 Multi-Channel (5) PMIC Evaluation Board
アクティブ

KITPF5020FRDMEVM類似
評価・開発ボード
FS23セーフティSBCプログラミング・ソケット・ボード

KITFS23SKTEVM類似
評価・開発ボード
Evaluation Board for VR5510
アクティブ

KITVR5510XA0EVM類似
評価・開発ボード
FS84/FS85/FS66 Safety SBC Programming Boards
アクティブ

KITFS85SKTEVM類似
評価・開発ボード
FS84/FS85/FS66 12 V Safety SBC Evaluation Board for Automotive Applications
アクティブ

KITFS85FRDMEVM類似
評価・開発ボード
FS84/FS85 24 V/36 V Safety SBC Evaluation Board for Truck
アクティブ

KITFS85AEEVM類似
評価・開発ボード
PF8100/PF8200 Customer Evaluation Boards
アクティブ

PF8100-PF8200-EVAL-KITS類似
評価・開発ボード
PF8200/PF8100 Programming Board
アクティブ

KITPF8200FRDMPGM類似
評価・開発ボード
FS2400セーフティSBC評価ボード

KITFS2400FRDMEVM類似
評価・開発ボード
FS2400セーフティSBCプログラミング・ソケット・ボード

KITFS24SKTFDMEVM類似
評価・開発ボード
FS56 Socketed Evaluation Board
アクティブ

KITFS5600SKTEVM類似
評価・開発ボード
PF502x Socket Programming Board
アクティブ

KITPF502xSKTEVM類似
評価・開発ボード
FS23セーフティSBC評価ボード、BUCKはんだ付け済みバージョン

KITFS23BUCKEVM類似
評価・開発ボード
Programming Socket Board for VR5510 PMIC
アクティブ

KITVR5510SKTEVM類似
評価・開発ボード
FS26 Safety SBC Programming Socket Board
アクティブ

KITFS26SKTEVM類似
評価・開発ボード
FS23セーフティSBC評価ボード、LDOはんだ付け済みバージョン

KITFS23LDOEVM類似
評価・開発ボード
FS5600 Evaluation Board
アクティブ

KITFS5600FRDMEVM類似
評価・開発ボード
FS26 Safety SBC Evaluation Board
アクティブ

KITFS26AEEVM類似

全て表示

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

1-5件/全 18 設計・ファイル

プリント基板と回路図
FS26-OTP-DB Schematics

PDF改訂 A1Oct 24, 2025 20:53:51196.49 KBSPF-91668

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
FS24-OTP-DB Schematics

PDF改訂 A1Oct 21, 2025 20:53:00191.05 KBSPF-95103

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
FS23-OTP-DB Schematics

PDF改訂 CJan 16, 2026 20:53:00235.12 KBSPF-94453

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
PMIC OTP MB Schematics

PDF改訂 DJun 17, 2025 16:36:00928.42 KBSPF-91665

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
PF5020-OTP-DB Schematics

PDF改訂 A1Oct 24, 2025 20:53:51200.24 KBSPF-91666

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
VR5510-OTP-DB Schematics

PDF改訂 B1Oct 17, 2025 20:53:00220.91 KBSPF-94961

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
PF8200-OTP-DB Schematics

PDF改訂 A1Oct 17, 2025 20:53:00218.86 KBSPF-94454

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
FS85-OTP-DB Schematics

PDF改訂 A1Oct 24, 2025 20:53:51218.69 KBSPF-91667

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
FS56-OTP-DB Schematics

PDF改訂 A1Oct 24, 2025 20:53:51195.91 KBSPF-91669

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
PF8200-OTP-DB Design Files

ZIP改訂 1Feb 7, 2026 20:53:002.82 MBPF8200-OTP-DB-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
PF5020-OTP-DB Design Files

ZIP改訂 1Feb 7, 2026 20:53:002.93 MBPF5020-OTP-DB-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
FS26-OTP-DB Design Files

ZIP改訂 1Feb 7, 2026 20:53:002.83 MBFS26-OTP-DB-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
FS85-OTP-DB Design Files

ZIP改訂 1Feb 7, 2026 20:53:002.93 MBFS85-OTP-DB-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
FS23-OTP-DB Design Files

ZIP改訂 1Feb 7, 2026 20:53:002.26 MBFS23-OTP-DB-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
FS24-OTP-DB Design Files

ZIP改訂 1Feb 7, 2026 20:53:002.42 MBFS24-OTP-DB-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
PMIC OTP MB Design Files

ZIP改訂 1.0Feb 7, 2026 20:53:004.85 MBPMIC-OTP-MB-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
FS56-OTP-DB Design Files

ZIP改訂 1Feb 7, 2026 20:53:002.89 MBFS56-OTP-DB-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
VR5510-OTP-DB Design File

ZIP改訂 1Feb 7, 2026 20:53:002.31 MBVR5510-OTP-DB-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

全て表示

ソフトウェア

クイック・リファレンスソフトウェア・タイプ.

1 ソフトウェア・ファイル

評価用パッケージ
OTP Programmer Configuration Tool

ZIP改訂 1.0Oct 21, 2025 15:57:009.82 MBOTP_PROGRAMMER

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
