FS84/FS85/FS66 12 V Safety SBC Evaluation Board for Automotive Applications

KITFS85FRDMEVM
アクティブ

画像にカーソルを合わせると拡大表示されます。

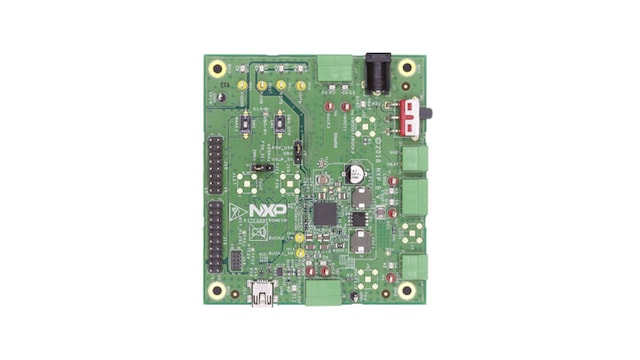

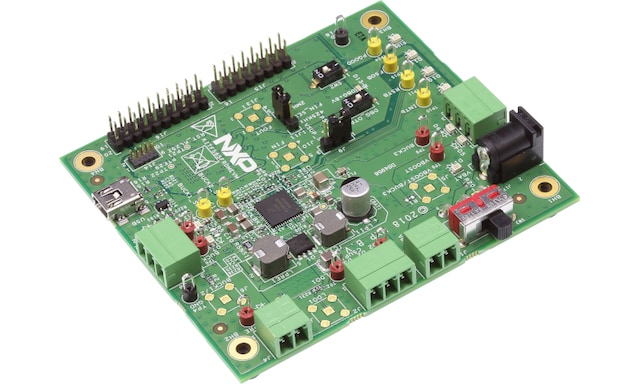

KITFS85FRDMEVM provides easy customer development of the FS84/FS85 and FS66 family devices. It's targeting 12 V automotive applications.

This kit can be connected to the FlexGUI software which allows the customer to modify the registers and develop an OTP (One Time Programing) configuration. Then the FS85 chip on the board is programmed. This offers the customer the flexibility to configure the OTP for his application needs. The OTP can be burned 3 times.

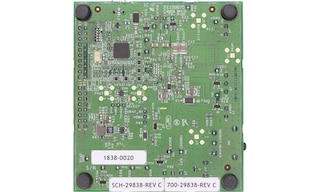

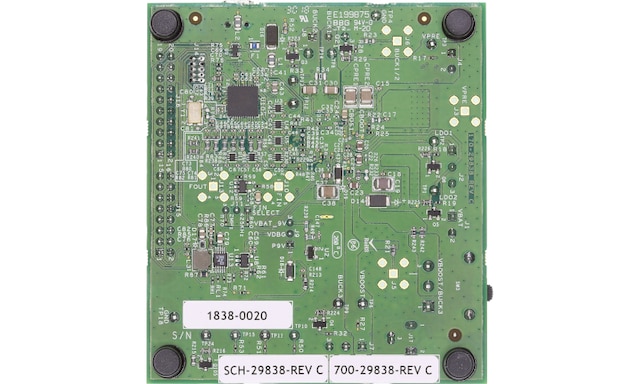

The board contains a superset device (MC33FS8530AE0S), allowing tests on all the FS84/FS85 and FS6600 derivatives.

対応製品

パワーマネージメント

セーフティSBC

  • FS85: S32マイクロコントローラ用セーフティ・システム・ベーシス・チップ、ASIL Dに適合
  • FS84: S32マイクロコントローラ用セーフティ・システム・ベーシス・チップ、ASIL Bに適合
  • FS6600: S32S2マイクロコントローラ用セーフティ・システム・ベーシス・チップ、ASIL Dに適合

Features

Connectivity

  • Embedded USB connection for easy connection to software GUI (access to SPI/I2C bus, IOs, RSTB, FS0B, INTB, Debug, MUX_OUT, regulators)
  • USB connection for register access, OTPemulation, and fuse

Power Management

  • VBAT power supply connectors (Jack and Phoenix)
  • VPRE output capability up to 6 A (external MOSFET)
  • VBUCK1/2 in standalone or multiphase mode, up to 3.6 A peak
  • VBUCK3 up to 3.6 A peak
  • VBOOST 5.0 V or 5.74 V, up to 400 mA
  • LDO1 and LDO2, from 1.1 V to 5 V, up to 400 mA
  • Ignition key switch

General Specifications

  • FS0B External Safety pin

Support

  • Support OTP fuse capabilities

Components

  • LEDs that indicate signal or regulator status

購入オプション

KITFS85FRDMEVM-Image

クリックして展開

KITFS85FRDMEVM
アクティブ

FS84/FS85/FS66 12 V safety SBC evaluation board for automotive.

    $177.10 USD
    在庫あり :10

    通常 1～2営業日以内に配送

    カートに入れる
