Name: HVBMSセル・モニタリング・ユニット CMU
Price: 493.35 USD
Availability: InStock

製品詳細

ブロック図

図を選択する。:

HVBMS-CMU - 400 V、ETPL使用

HVBMS-CMU - 400 V、CAN使用

HVBMS-CMU - 800 V、ETPL使用

図を取得する PDF

対応製品

バッテリー・マネジメント

バッテリー・セルコントローラ

MC33775: 14チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

バッテリー通信用IC

MC33665A: 汎用BMS通信TPLトランシーバおよびCAN FDゲートウェイ

インターフェース

CAN with Flexible Data Rate

TJA144x: Automotive CAN FD Transceiver Family

特長

電圧測定

最大56セルに対応する4 x 14チャネルBCC、デイジー・チェーン構成にCMUを追加して拡張可能
平均化と高度なフィルタリングにより、高精度なセル電圧測定チャネルを製品寿命全体にわたって保証

温度測定

4 x 8のアナログ入力（温度センサを含む）またはGPIO（高度なフィルタリング機能を搭載）

セル・バランシング

最大300 mA（デフォルト設定は100 mA）の温度制御セル・バランシング機能を内蔵

通信

2つのバッテリー内部通信オプション：絶縁型エレクトリカル・トランスポート・プロトコル・リンク (ETPL) または標準CAN/CAN FD

購入オプション

クリックして展開

RD33775ACNTEVB
アクティブ

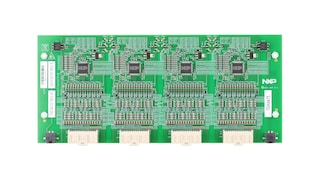

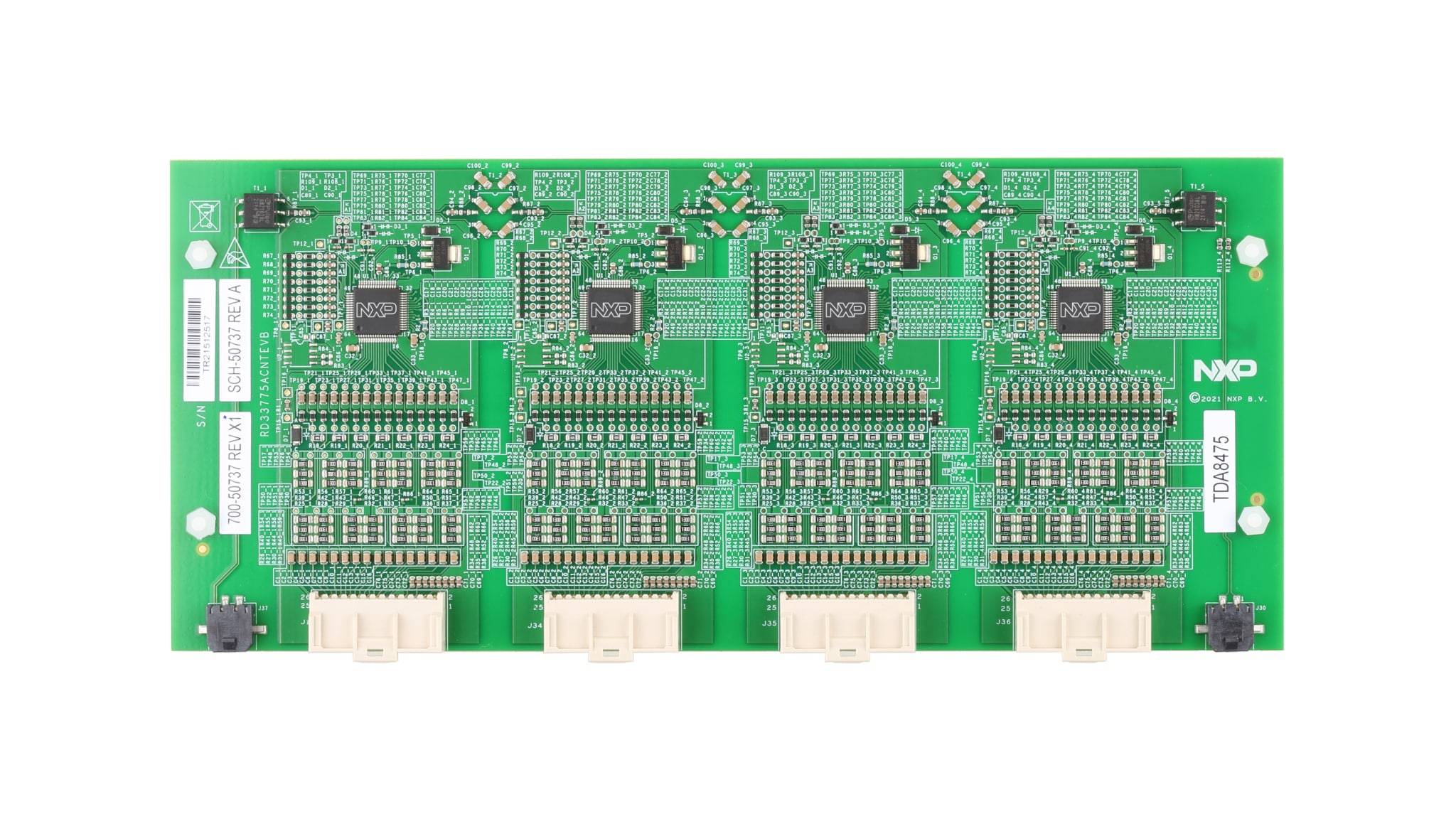

HVBMS Centralized Cell Monitoring Unit Using ETPL with MC33775A (CMU).

キットの内容

キットの内容：

RD33775ACNTEVBボード x 1
電源ケーブル x 4
ETPLケーブル x 1

$493.35 USD

在庫あり :5

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

RD-HVBMSCTBUN
アクティブ

HVBMS Reference Design Bundle Using ETPL.

キットの内容

キットの内容：

バッテリー・マネジメント・ユニット (RD-K344BMU)
集中型セル・モニタリング・ユニット (RD33775ACNTEVB)
バッテリー・ジャンクション・ボックス (RD772BJBTPLEVB)
バッテリー・パック・エミュレータ (BATT-14CEMULATOR)（電源付き）
バッテリー・エミュレータ・エクステンダ (BATT-14EXTENDER)
開発スイートをダウンロードするための登録ID（アクティベーション後にダウンロード可能）。

プロセッサ: Arm® Cortex®-M7

$2699.00 USD

入荷待ち

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

RD33775ACNCEVB
製造中止

HVBMS Centralized Cell Monitoring Unit Using CAN FD with MC33775A (CMU).

キットの内容

キットの内容：

RD33775ACNCEVB、MC33665AへのCAN FD、MC33775Aへのトランスポート・プロトコル・リンク (TPL)
TPLデイジー・チェーン・ケーブル x 1
電源およびCANインターフェース・ケーブル x 1
セル・インターフェース・ケーブル x 4
クイック・スタート・ガイド

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

2 ドキュメント

コンパクトリスト

High-Voltage BMS Reference Design - Fact Sheet[HVBMSFS]

PDFAug 5, 2022改訂 1

次世代バッテリー・マネジメント・システムのアーキテクチャ[HVBMSWPA4]

PDFApr 11, 2023改訂 0

設計・リソース

Related Hardware

クイック・リファレンスボードタイプ.

2 ハードウェア提供

リファレンス・デザイン
S32K344搭載HVBMSバッテリー・マネジメント・ユニット (BMU)

RD-K344BMU類似
リファレンス・デザイン
MC33772Cを搭載したETPL対応のHVBMSバッテリー・ジャンクション・ボックス (BJB)
アクティブ

RD772BJBTPLEVB類似
