Name: RDK01DB1561プログラミング・ボードおよび開発サンプル
Price: 57.50 USD
Availability: InStock

画像にカーソルを合わせると拡大表示されます。

RDK01DB1561は、高効率共振電源用のデジタル・コンフィギュラブルLLCおよびPFCコンボ・コントローラです。この製品には、LLCコントローラ機能と、DCMモードおよびQRモードで動作するPFCコントローラ機能の両方が搭載されています。また、薄型でボディ幅が狭いSO16パッケージを採用しています。

RDK01DB1561のデジタル・アーキテクチャは、設定可能な高速のハードウェア・ステート・マシンに基づき、非常に信頼性の高いリアルタイム性能を実現します。電源開発時には、特定のアプリケーション要件を満たすようにデバイスに新しい設定をロードすることで、LLCおよびPFCコントローラの多くの動作および保護設定を調整できます。

ソフトウェア

製品詳細

対応製品

パワーマネージメント

PFC内蔵AC-DCコントローラ

TEA2016: 共振電源用デジタルLLC＆PFCコンボ・コントローラ

特長

TEA2016の特長

以下のような複数のパラメータを簡単に設定可能。
- すべての動作モードで可聴域外となる動作周波数
- バースト・モードで可聴ノイズを低減するソフト・スタートとソフト・ストップ
- 動作モード間の正確な移行レベル（ハイパワー・モード/ローパワー・モード/バースト・モード）
個別に設定可能なレベルとタイマ
すべての保護を個別に、ラッチ、安全な再起動、数回の再起動試行後にラッチのいずれかに設定できます（特許82096505US01）

TEA2016AATを使用した開発作業

高電圧スペーサ・ピン7と12には、ICの第2のI²Cインターフェースへの接続部が設けられていますが、通常は接続されません（高電圧スペーサ・ピン）
これにより、ICの動作中にパラメータ設定を簡単に変更できます（動作を「オン・ザ・フライ」で変更可能）

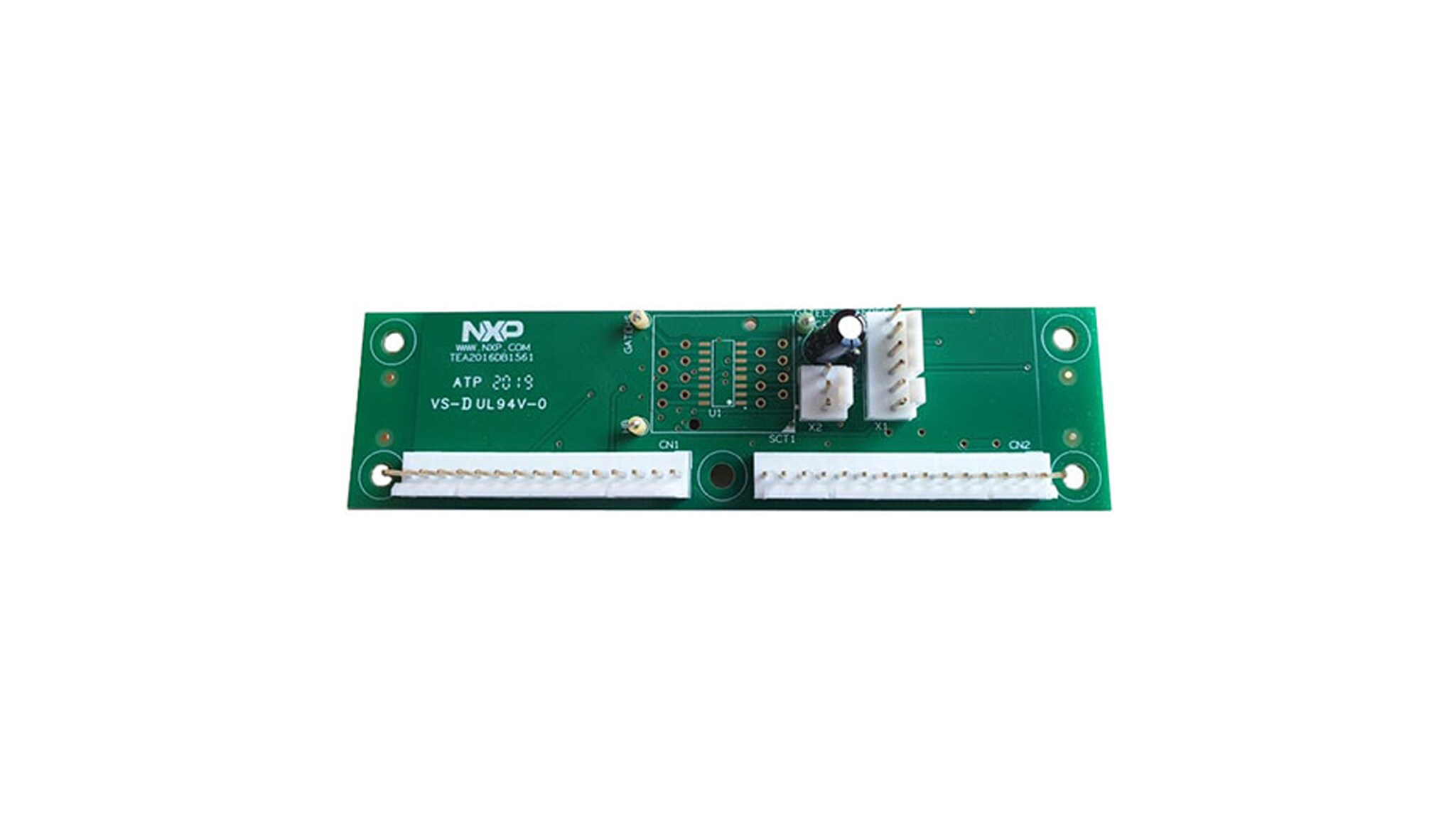

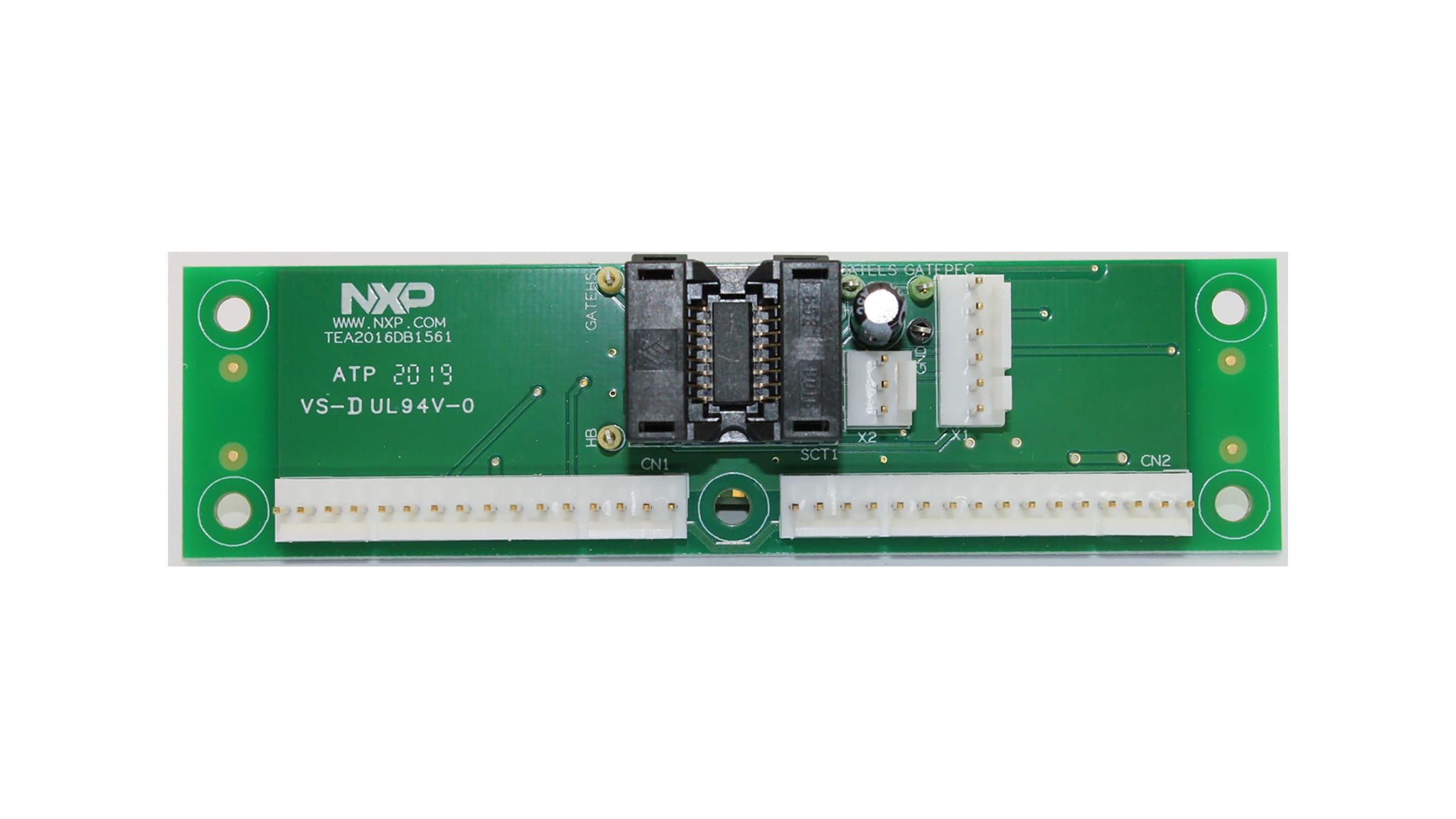

TEA2016DB1561プログラミング・ボード

このボードを使用して、TEA2016AATdevサンプルのプログラミング作業に慣れることができます。この目的のために、サンプルをこのボードにはんだ付けすることができます
TEA2016DB1561プログラミング・ボードにICソケット（別売）を追加すると、少数の一連のICのプログラミングに役立ちます。

購入オプション

クリックして展開

RDK01DB1561
アクティブ

RDK01DB1561 Programming Board and Development Samples.

キットの内容

組立て済み/テスト済みのプログラミング・ボード
TEA2016AAT開発用ICサンプル20個

$57.50 USD

在庫あり :26

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

7 ドキュメント

コンパクトリスト

AN12330 TEA2016 PFC + LLC Controller IC Application Note[AN12330]

HTML | PDFAug 18, 2025改訂 2

TEA2016/TEA2095 ICs - Fact Sheet[TEA2016-2095-FS]

PDFApr 8, 2020改訂 1
NXP GreenChip ICs TEA2016 and TEA1995[TEA20161995FSDAS]

PDFFeb 28, 2020改訂 1

RDK01DB1561 programming kit - Quick start guide[UM11522]

PDFNov 27, 2020改訂 1
Ringo TEA2016 development software with GUI user manual[UM11219]

PDFJul 30, 2019改訂 1.05
TEA2016DB1514 USB to I2C hardware interface user manual[UM11235]

PDFJun 27, 2019改訂 1
Getting Started with the RDK01DB1561[GS-RDK01DB1561]はじめに
