GD3162ゲート・ドライブ・デバイスとMitsubishi® SiCパワー・モジュールを使用した3相インバータ・リファレンス・デザイン

RDGD3162MITEVM

画像にカーソルを合わせると拡大表示されます。

RDGD3162MITEVM 3相インバータは、電気自動車用にASIL D準拠の高電圧、高出力トラクション・モータ・インバータを開発するための基盤として使用できる、機能的なハードウェア・パワー・インバータのリファレンス・デザインです。このインバータは、Mitsubishi CTF700CJ3D130 SiCパワー・モジュールと互換性があります。

ブロック図

図を選択する。:

EV-POWEREVBHD2

EV-POWEREVBHD2 Block Diagram

GD3162

GD3162 Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

パワートレイン＆エンジン制御

  • GD3162: 動的ゲート強度制御を備えた高度な高電圧絶縁ゲート・ドライバ

特長

ボード

  • Mitsubishi SiCパワー・モジュール (CTF700CJ3D130) と互換性あり
  • フライバック電源内蔵

GD3162

  • IGBTおよびSiCパワー・モジュール用に設計された高度なシングル・チャネル・ゲート・ドライバ
  • DESATおよび電流検知による短絡保護
  • 動的ゲート強度を調整可能
  • デイジー・チェーン経由でSPIを構成可能

購入オプション

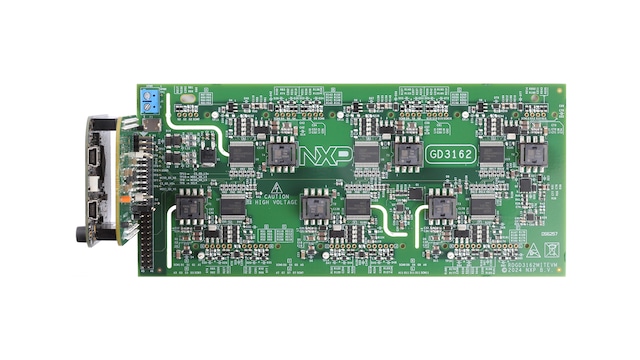

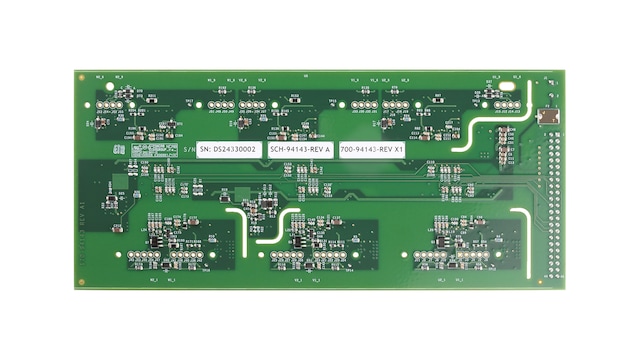

RDGD3162MITEVM-Image

クリックして展開

  • RDGD3162MITEVM
    アクティブ

  • 3 Phase Inverter Reference Design Using the GD3162 Gate Drive Devices with Mitsubishi® SiC Power Module.

  • RDGD3162MITEVMは、承認されたお客様にのみ販売されます。

    各注文は、注文処理の開始前に確認が行われます。

    この承認プロセスの結果、ご不便をおかけする場合があることをお詫びいたします。

    キットの内容：

    • 組立て済み/テスト済みのRDGD3162MITEVMボード（3相インバータと5 V互換ゲート・ドライバ・デバイスを搭載）、静電気防止バッグ入り
    • KITGD316xTREVB 3.3 V/5.0 V変換器とFRDM-KL25Z MCUボード（マイクロUSBケーブル付き）
    • クイック・スタート・ガイド
  • $462.50 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
