RDGD3162MITEVMのスタート・ガイド

最終更新日時： Jan 29, 2025サポート RDGD3162MITEVMインバータ・リファレンス・デザイン・ボード

このドキュメントの内容

  • 1

    パッケージの内容

  • 2

    ハードウェアの入手

  • 3

    ソフトウェアのインストール

  • 4

    ハードウェアの構成

お客様の RDGD3162MITEVMインバータ・リファレンス・デザイン・ボード

このドキュメントの内容

1. パッケージの内容

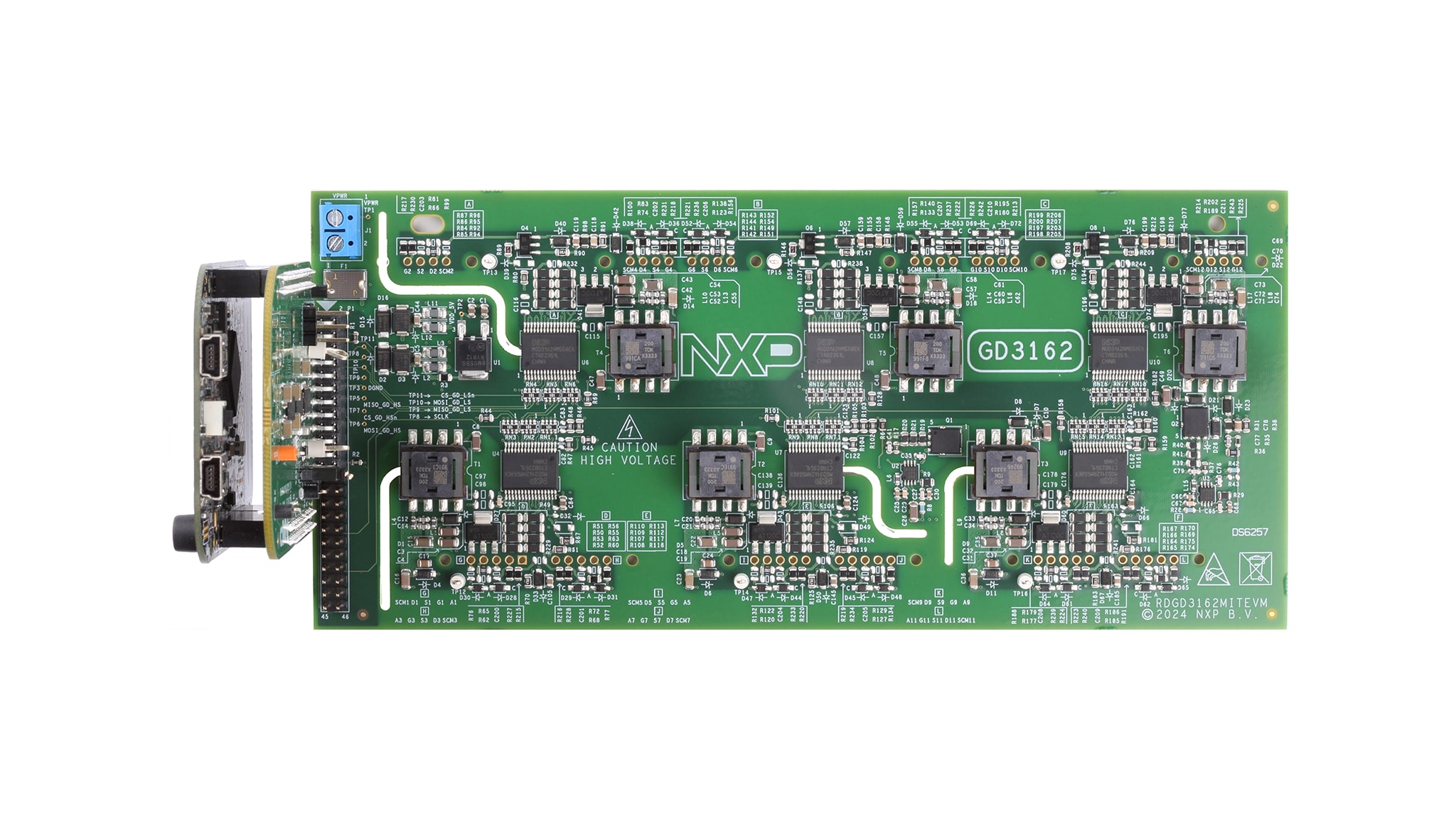

RDGD3162MITEVMは、6つのGD3162ゲート・ドライバを実装し、フォルト・マネジメントとサポート回路を備えた、フル機能の三相インバーター評価ボードです。このボードは、3つのハイサイド・ゲート・ドライバと3つのローサイド・ゲート・ドライバを個別に、または6つのゲート・ドライバを同時にプログラミングするためのシリアル・ペリフェラル・インターフェース (SPI) デイジー・チェーン通信をサポートします。

RDGD3162MITEVMを使用するには、キットの同梱物に加え、GD3162用FlexGUI 2ソフトウェアがインストールされたWindows PCワークステーションが必要です。

1.1 キットの内容と同梱物一覧

  • 組立て済み/テスト済みのRDGD3162MITEVMボード（三相インバーターと5 V互換ゲート・ドライバ・デバイスを搭載）、静電気防止バッグ入り
  • KITGD316xTREVB 3.3 V/5.0 V変換器とFRDM-KL25Z MCUボード（マイクロUSBケーブル付き）
  • クイック・スタート・ガイド

1.2 追加ハードウェア

このリファレンス・ボードの作業をする際は、キットの内容物のほかに以下のハードウェアを使用すると役立ちます。

  • SPI通信用マイクロコントローラ
  • 互換性のあるMitsubishi CTF700CJ3D130 SiC MOSFETモジュール
  • SiC MOSFETモジュールに対応するDCリンク・キャパシタ
  • 保護シールドと聴覚保護機能を備えたHV電源
  • 各相の電流のモニタリング用電流センサ
  • 12 V、1.0 A DC電源
  • 適切な絶縁プローブを備えた4チャネル・オシロスコープ

1.3 Windows PCワークステーション

このリファレンス・デザインには、Windows PCワークステーションが必要です。この評価ボードで作業する際は、これらの最低限の仕様を満たすことで良好な結果が得られます。

  • Windows 10以降のオペレーティング・システムを搭載したUSB対応のコンピュータ

1.4 ソフトウェア

このリファレンス・デザインで作業するには、ソフトウェアのインストールが必要です。記載されているすべてのソフトウェアは、RDGD3162MITEVMの情報ページから入手できます。

  • KITGD316xTREVB MCU/変換器ボードとともに使用するGD3162用FlexGUI 2ソフトウェア
  • S32S Design Studio IDE for Power Architecture
  • 車載用演算/モータ制御ライブラリ (AMMCLib)
  • FreeMASTER 2.0ランタイム・デバッグ・ツール
  • モータ制御アプリケーション・チューニング (MCAT)
  • サンプル・コード、GD3162デバイス・ドライバ・ノートおよびGD31xxデバイス・ドライバ・リファレンス

次へハードウェアの入手

2. ハードウェアの入手

2.1 ボードの特長

  • KITGD316xTREVBとFlexGUI 2を使用して、W相でダブル・パルス試験および短絡試験を実行可能。W相の回路図とFlexGUI 2パルス・タブ（図18および図20）を参照してください
  • GD3162ゲート・ドライバと保護回路用に設計および実装された評価ボード
  • 完全な三相の評価および開発のためにMitsubishi SiC固有モジュールに接続する機能
  • デイジー・チェーンSPI通信 x 3 - 2チャネル（3つのハイサイド・ゲート・ドライバと3つのローサイド・ゲート・ドライバ）
  • GNDリファレンスとマイナスVEE電源を備えたフライバックVCC電源

2.2 キットの主なコンポーネント

ピン配置、ピンの説明、仕様、動作モードの詳細については、GD3162高度なIGBT/SiCゲート・ドライバのデータ・シートを参照してください。VPWR DC電源端子は、低電圧の非絶縁型ダイおよび関連回路に電源を供給するための低電圧入力接続部です。電源は通常、車両のバッテリー (12 V DC) から供給されます。キット（MCUおよび変換器）に付属のKITGD316xTREVBは、このボードの2列ヘッダ・ピン・インターフェースの上に装着できます。すべてのゲート・ドライバには、FlexGUI 2ソフトウェアを使用してSPI制御を介してアクセスできます。

Figure 1. RDGD3162 Three-Phase Inverter Board Voltage Domains and Interfaces

Figure 1. RDGD3162 Three-Phase Inverter Board Voltage Domains and Interfaces

前へパッケージの内容
次へソフトウェアのインストール

3. ソフトウェアのインストール

RDGD3162MITEVM向けのソフトウェアには、GD3162用FlexGUI 2ソフトウェア・ツールが付属しています（nxp.comから入手可能）。キット内のFRDM-KL25Zには、必要なファームウェアがインストール済みです。

他のソフトウェアやPWMを使用してテストする場合、このソフトウェアをバックアップ用にインストールすることをお勧めします。デバッグに役立てることもできます。

3.1 GD3162用FlexGUI 2をコンピュータにインストールする

最新バージョンのFlexGUIは、GD3162ゲート・ドライバをサポートしています。Windows 10以降のオペレーティング・システムで動作するように設計されています。このソフトウェアをインストールするには、次の手順に従います。

  1. FlexGUIのページにアクセスし、［ダウンロード］をクリックします。
  2. FlexGUI 2ソフトウェアのページが表示されたら、GD3162高度なゲート・ドライバの評価用FlexGUI 2ソフトウェアの［ダウンロード］をクリックします
  3. GD3162用FlexGUI 2のウィザードにより、ショートカットが作成されます。デスクトップにNXP FlexGUI 2のアイコンが表示されます。デバイス・ドライバをインストールすると、以前にインストールしたFlexGUI 2が上書きされ、GD3162ドライバを含む現在のバージョンに置き換えられます。ただし、以前のバージョンの構成ファイル (.spi) はそのまま残ります

前へハードウェアの入手
次へハードウェアの構成

4. ハードウェアの構成

4.1 ハードウェアの構成

WindowsベースのPCとGD3162用FlexGUI 2ソフトウェアを使用した、KITGD316xTREVMを装着済みのRDGD3162MITEVMが図2に示されています。

注：ダブル・パルス試験および短絡試験はW相でのみ実行できます。セクション3.1を参照してください。

テストに必要な推奨機器：

  • ロゴスキー・コイル大電流プローブ
  • 高電圧差動プローブ
  • 高サンプル・レートのデジタル・オシロスコープ（プローブ付き）
  • Mitsubishi CTF700CJ3D130パワー・モジュールと互換性のあるDCリンク・キャパシタ
  • Mitsubishi CTF700CJ3D130 SiCパワー・モジュール
  • WindowsベースのPC
  • DCリンク電圧用の高電圧DC電源
  • VPWR用の低電圧12 V DC電源
  • 高電圧DCリンク供給のモニタリング用の電圧計
  • ダブル・パルス試験用の負荷コイル（W相のみ）

注：W相のみで短絡試験を実行できるようにするには、PWMALTのU相の信号から2つの抵抗を取り外して、W相のゲート・ドライバのデッドタイム制御を無効にする必要があります。

Figure 2. Evaluation Setup Using KITGD316xTREVM and FlexGUI

Figure 2. Evaluation Setup Using KITGD316xTREVM and FlexGUI

前へソフトウェアのインストール
次へ設計・リソース

設計・リソース

ボード情報

RDGD3162MITEVMのドキュメント、ダウンロード、ソフトウェアとツールを含む、このボードの詳細については、RDGD3162MITEVMをご覧ください。

その他の参考情報

GD3162製品のページに加えて、以下のページも参照してください。

前へハードウェアの構成
