画像にカーソルを合わせると拡大表示されます。

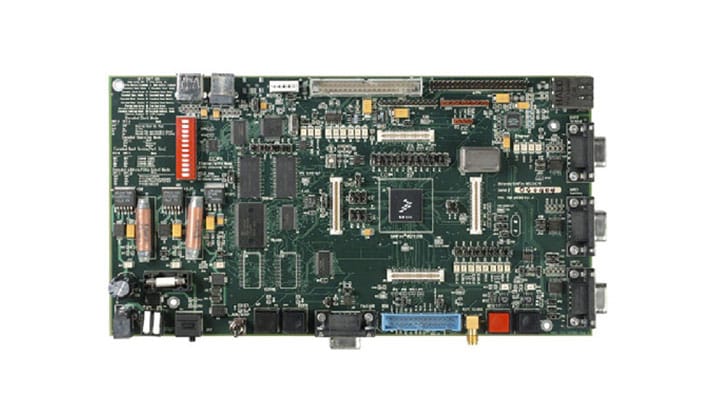

The ColdFire® M523xEVB evaluation board is intended to provide a mechanism for easy evaluation of the NXP® MCF523x family of ColdFire microprocessors and to facilitate hardware and software development. The EVB can be used to test programs, tools, or circuits without having to develop a complete microprocessor system.

The heart of the evaluation board is the MCF5235. All other MCF523x family members have a subset of the MCF5235 specification and can therefore be fully emulated using the MCF5235 device.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

ColdFire® V2 Processors

MCF523X: Integrated V2 ColdFire^® Microprocessor

Features

Microcontroller Support

MCF5235 Microprocessor (150 MHz max core frequency)

Development Ports

BDM Debug Development connector

Memory

32 Mbyte SDRAM
2 Mbyte external Page Mode Flash

10/100 Ethernet PHY and RJ45 connector
Two CAN transceivers and DB-9 connectors
Two serial ports and DB-9 connectors
All internal module signal connectors available via four, 60-pin expansion connectors
Breakout connector for serial interfaces (eTPU, I²C, QSPI, GPIO)
ADC Interface
Chip configuration capability
Multiple clocking options
Debug monitor
Power Port with Power Supply Access
Power Requirement: 6 to 14 V DC input
Power output: 5 V, 3.3 V, and 1.5 V regulated supplies

購入オプション

クリックして展開

M523XEVBE
EVALUATION BOARD 523X.

JP¥ 102,303
の数量に対して 1

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 7 ドキュメント

^{ユーザ・ガイド}
M5235EVB User’s Manualはじめに

PDF改訂 Rev. 2Aug 1, 20071.1 MBM5235EVBUM
^{リファレンス・マニュアル}
MCF5235 - Reference Manual

PDF改訂 2Jul 7, 200612.5 MBMCF5235RM
^{リファレンス・マニュアル}
Three-Phase Micro Power Stage Reference Manual

PDF改訂 0.1Nov 23, 2004950.2 KB3PMPSRM
^{アプリケーション・ノート}
Three 3-Phase BLDC Motors with Speed Closed Loop, driven by eTPU on MCF523x

PDF改訂 2Sep 1, 20052.0 MBAN2948関連ファイル: AN2948SW
^{アプリケーション・ノート}
3-Phase BLDC Motor with Speed Closed Loop, driven by eTPU on MCF523x

PDF改訂 1Jun 5, 20051.6 MBAN2892関連ファイル: AN2892SW
^{アプリケーション・ノート・ソフトウェア}
3-Phase BLDC Motor with Speed Closed Loop, driven by eTPU on MCF523x Software Source

ZIP改訂 2.1May 11, 2006441.9 KBAN2892SW
サインインが必要です
^{アプリケーション・ノート・ソフトウェア}
Three 3-Phase BLDC Motors with Speed Closed Loop, driven by eTPU on MCF523x Software Source

ZIP改訂 1.2Jun 10, 2005612.8 KBAN2948SW
サインインが必要です

全て表示

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

1-5 の 12 設計・ファイル

^{プリント基板と回路図}
M523xEVB Bill of Materials

PDF改訂 COct 28, 2004 00:00:0020.8 KBM523XEVB-BOM
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
M523XEVB Bill of Materials (RoHS version)

PDF改訂 CAug 6, 2007 00:00:0010.2 KBM523XEVB_BOM_ROHS
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
M523xEVB Schematics (RoHS version)

ZIP改訂 CAug 6, 2007 00:00:00342.4 KBM523XEVB_SCH_ROHS
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
eTPU Motor Control Demo Bill of Materials

ZIP改訂 1.0Nov 16, 2004 00:00:0061.3 KBMOTOR_CTRL_BOM
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
M523xEVB OrCad Design

ZIP改訂 COct 28, 2004 00:00:00289.2 KBM523XEVB-SCH-ORCAD
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
M523xEVB Gerber Files (RoHS version)

ZIP改訂 CAug 6, 2007 00:00:001.8 MBM523XEVB_GERB_ROHS
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
M523xEVB Schematics

ZIP改訂 0May 20, 2004 00:00:00407.5 KBM523XEVBSCH
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
M523xEVB Gerber Files

ZIP改訂 COct 28, 2004 00:00:001.4 MBM523XEVBGER
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
M523xEVB Schematics (REV C)

ZIP改訂 CJun 23, 2004 00:00:00408.2 KBM523XEVB-SCH-REVC
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
eTPU Motor Control Demo Overview

ZIP改訂 1.0Nov 16, 2004 00:00:00762.7 KBMOTOR_CTRL_OVERVIEW
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
eTPU Motor Control Demo Schematics

ZIP改訂 1.0Nov 16, 2004 00:00:0057.2 KBMOTOR_CTRL_SCH
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
M523xEVB OrCad Design (RoHS version)

ZIP改訂 CAug 6, 2007 00:00:00270.5 KBM532XEVB_ORCAD_ROHS
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

全て表示

ソフトウェア

クイック・リファレンスソフトウェア・タイプ.

4 ソフトウェア・ファイル

^{設定ツール}
Enhanced Time Processing Unit General Function Set

ダウンロード・オプション
^{設定ツール}
Enhanced Time Processor Unit

ダウンロード・オプション
^{デバッグと可視化ツール}
BDM-flasher for Linux

ZIP改訂 0Oct 10, 2019 00:00:0018.3 KBBDMFLASHER
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
追加ソフトウェアを利用可能パートナー・ソリューションの特集を表示.
^{ソフトウェア開発リソース}
ColdFire Flash Programmer (Cfflasher)

ZIP改訂 3.1.10Sep 15, 2008 00:00:005.2 MBCFFLASHER
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
