PF51x3 Evaluation Board

KITPF5103FRDMEVM 新規
製造開始前
  • This page contains information on a preproduction product. Specifications and information herein are subject to change without notice. For additional information please contact your sales representative.

画像にカーソルを合わせると拡大表示されます。

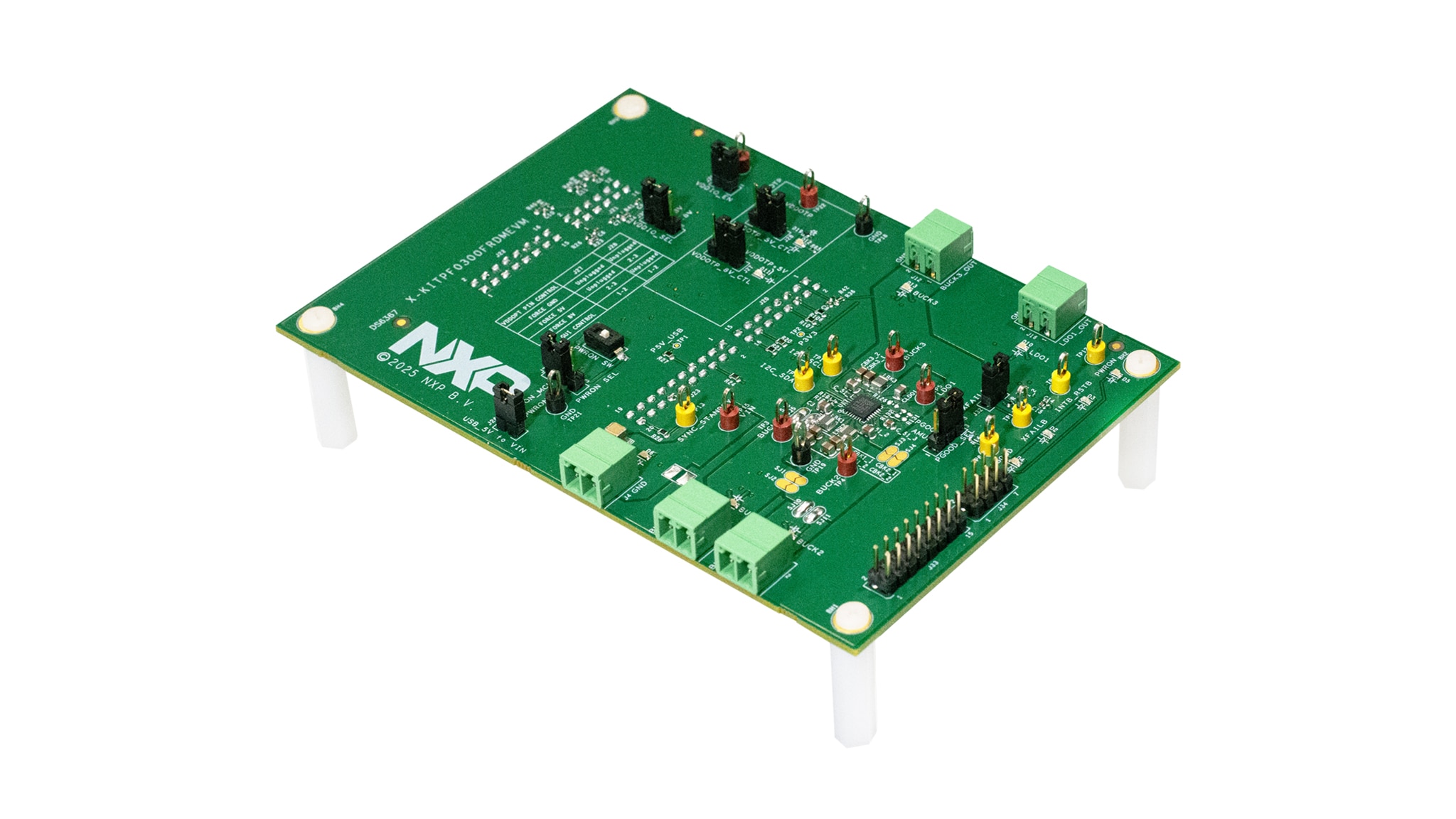

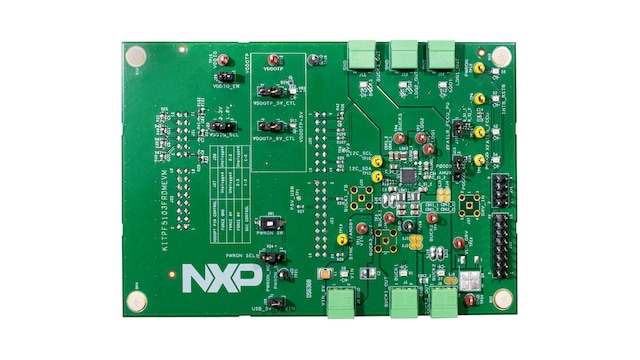

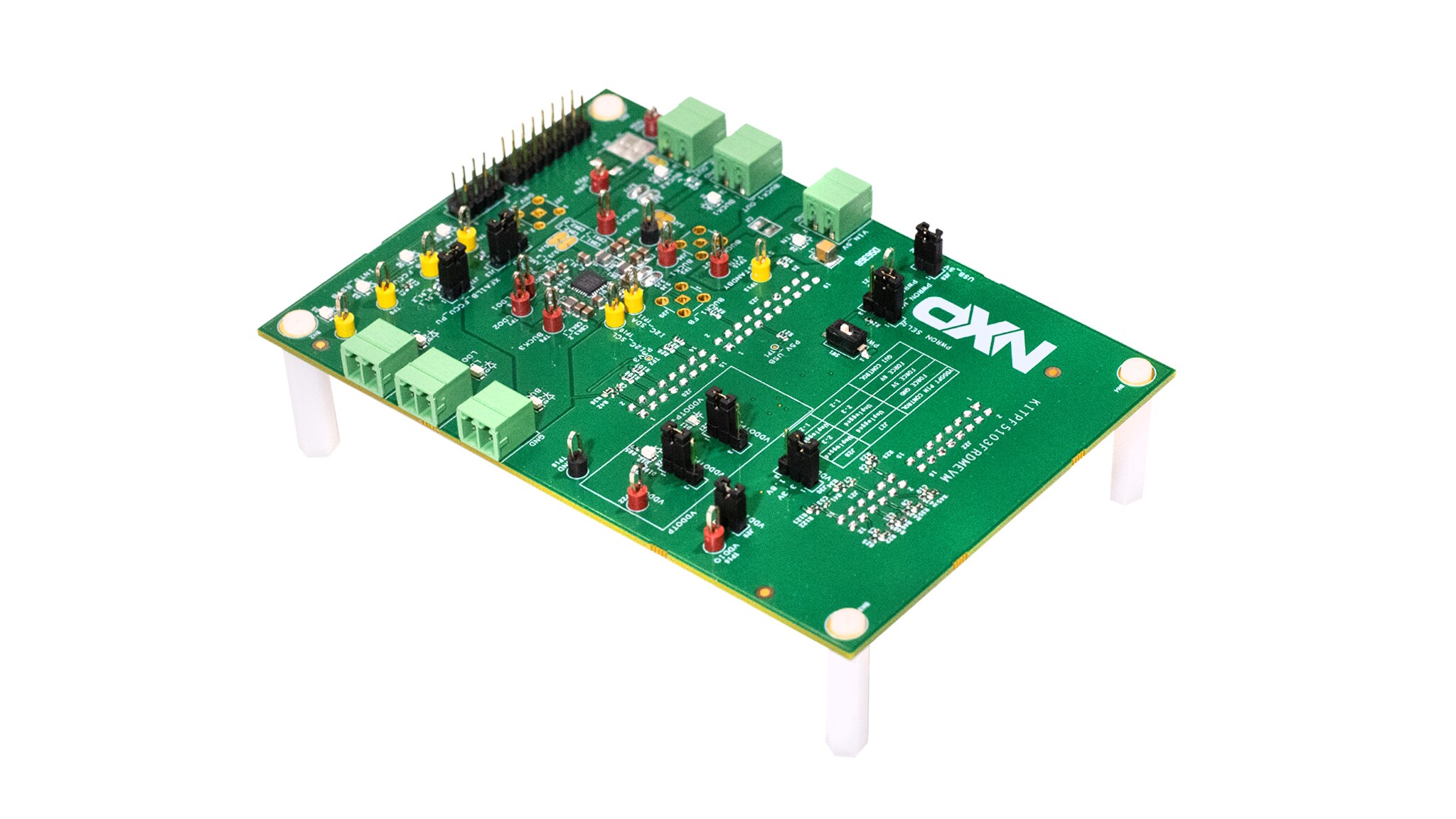

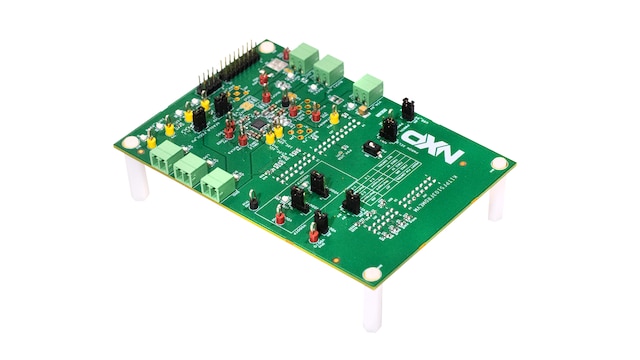

The KITPF5103FRDMEVM enables easy evaluation and development of the PF51x3 power management IC family, designed for low-voltage automotive applications up to 5 V. The tool can operate in standalone mode or be controlled through its USB interface, and all I²C commands are easily managed using NXP's GUI software.

The board is populated with a superset PF51x3 device. The PMIC soldered on the board supports one-time OTP (One-Time Programmable) fusing, or it can be used in debug mode to test and validate as many configuration settings as needed before final OTP programming.

対応製品

パワーマネージメント

5 V PMICソリューション

  • PF51x3: 車載用途向けマルチチャネル (5) PMIC：LVBUCK x 3およびLDO x 2、ASIL Bセーフティ・レベルに適合

Features

Connectivity

  • FRDM-KL25Z board allows USB connection for easy connection to software GUI (I²C, IOs, Safety outputs, Debug, AMUX, regulators) USB connection for register access, debug mode and programmation

Power Management

  • BUCK1: 0.5 V to 3.3 V, 3.5 A (Single/Multi phase)
  • BUCK2: 0.5 V to 3.3 V, 3.5 A (Single/Multi phase)
  • BUCK2: 0.5 V to 3.3 V, 3.5 A (Single/Multi phase)
  • LDO1: 0.75 V to 3.3 V, 0.2 A
  • LDO2: 0.75 V to 3.3 V, 0.5 A

Components

  • LEDs that indicate signal or regulator status

Support

  • Debug mode access
  • OTP fuse programming
  • Connectors allowing easy access to digital signals
