IMX91LP4QSB-09
アクティブ
i.MX 91 Quick Start Evaluation Kit.
コンパクトリスト

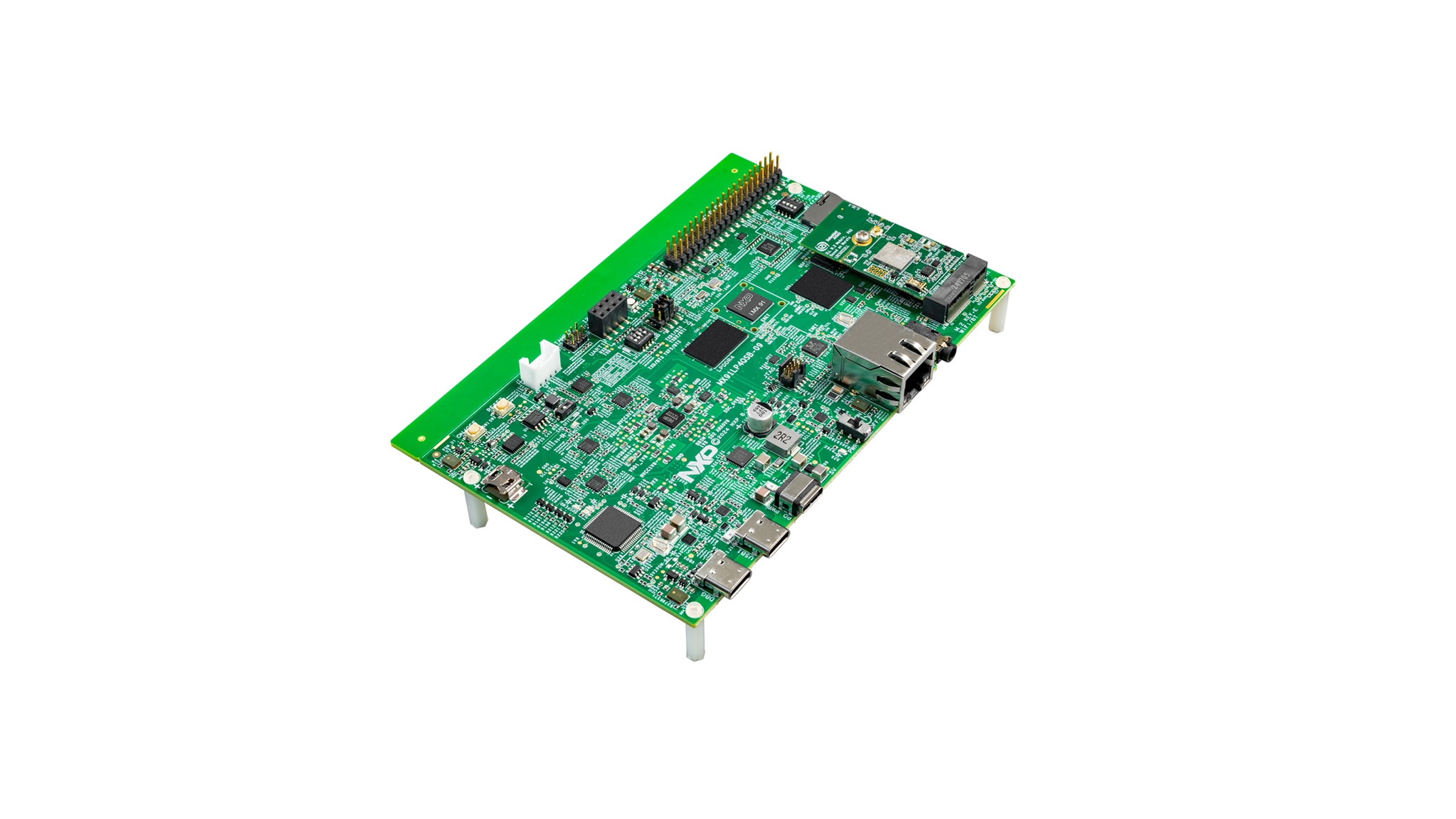

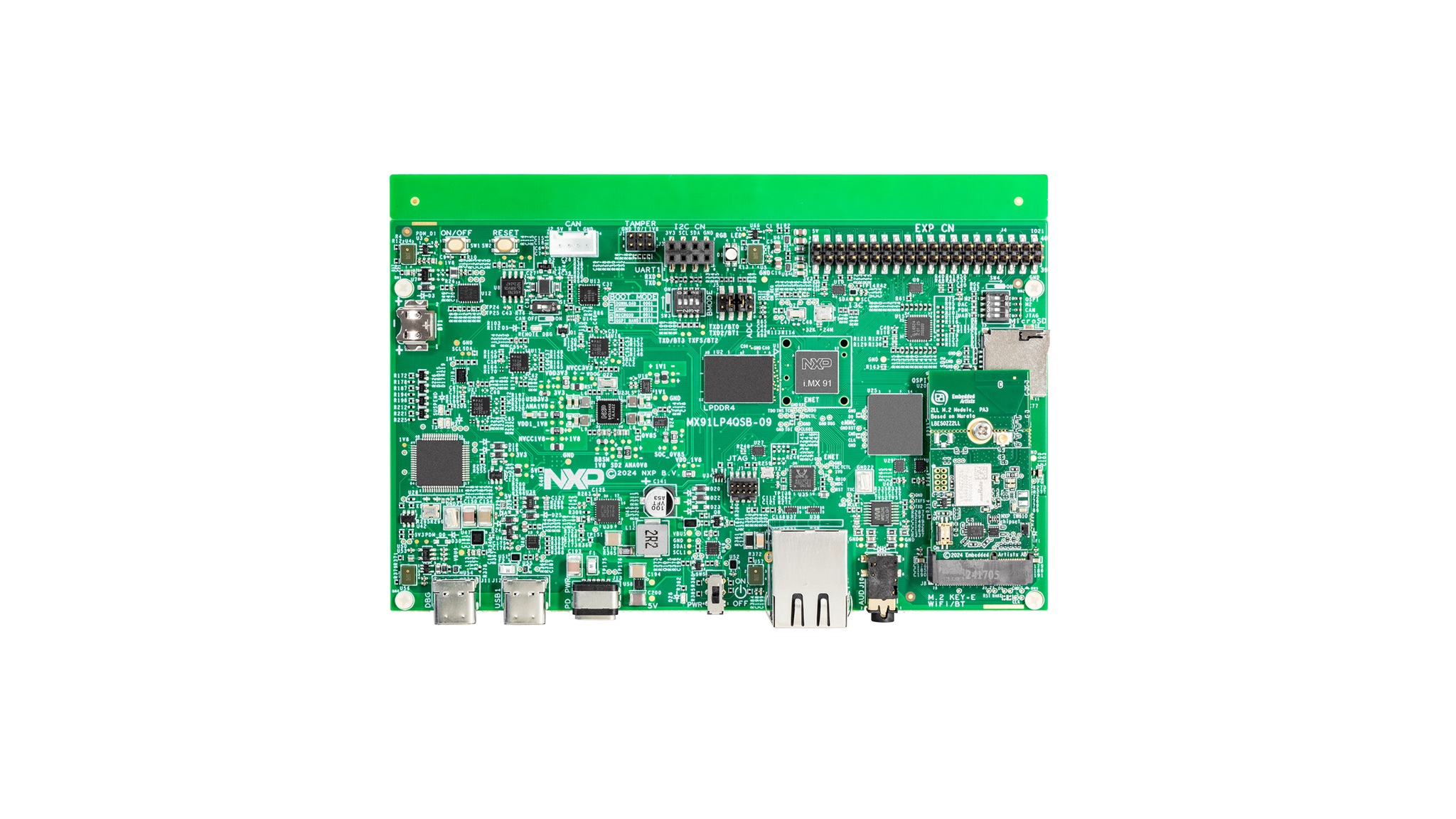

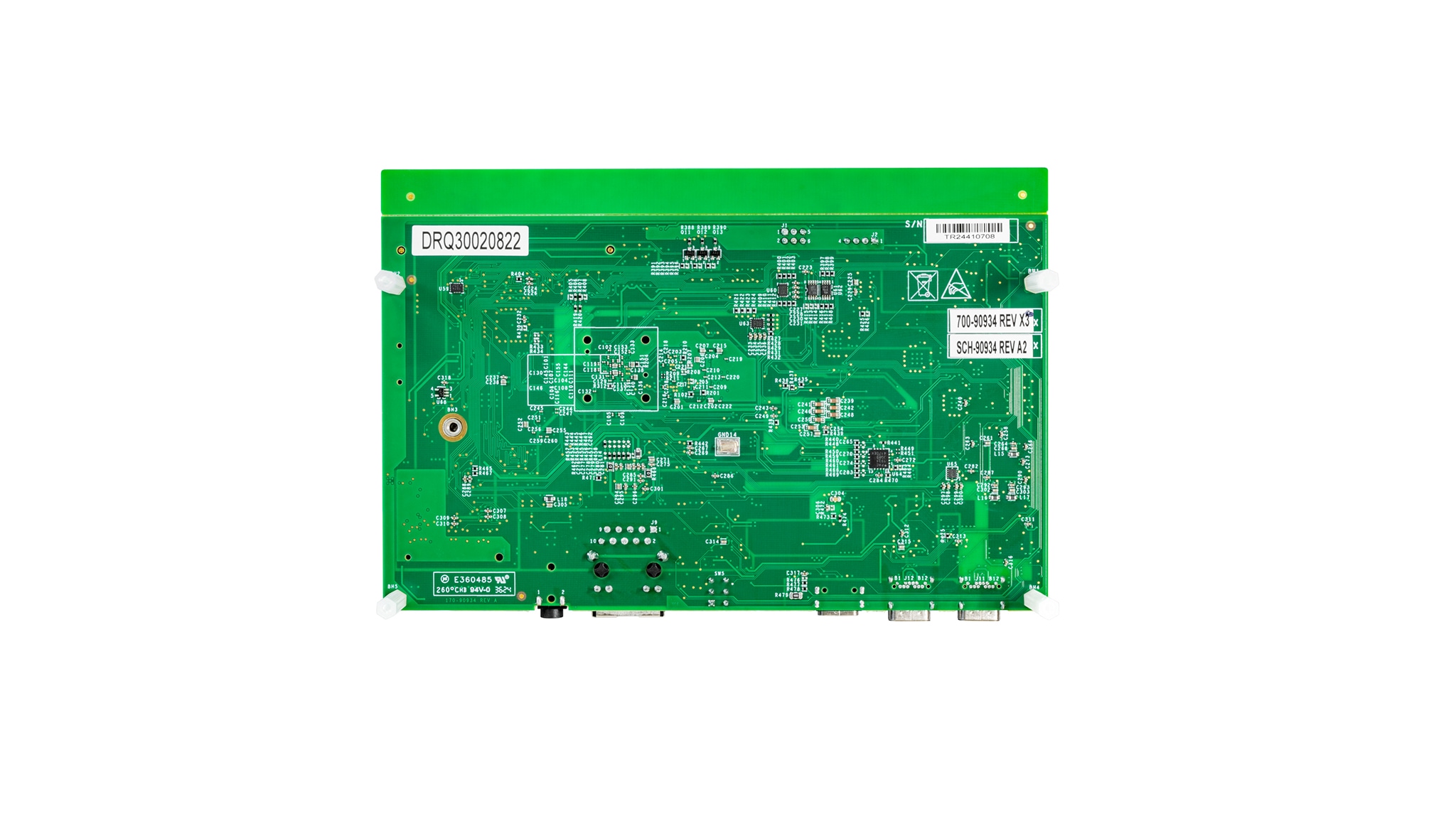

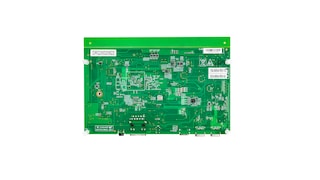

i.MX 91クイック・スタート評価キット
i.MX 91クイック・スタート評価キットは、9 x 9 mmパッケージの低コストのプラットフォームを提供し、i.MX 91アプリケーション・プロセッサの評価に必要な幅広いコネクティビティを提供するコンポーネントを搭載しています。このシングルボード・ソリューションは、i.MX 91システム・オン・チップ (SoC)（9 x 9 mmパッケージ）、低消費電力ダブル・データ・レート4 (LPDDR4)、組込みMultiMediaCard (eMMC)、クアッド・シリアル・ペリフェラル・インターフェース (QSPI) NANDフラッシュ、およびパワーマネジメント集積回路 (PMIC) で構成されています。このキットは、低コストのリファレンス・ボード・デザインを提供することで、市場投入までの時間を短縮するための最適な出発点となります。
製品詳細
対応製品
アナログとミックスド・シグナル
リアルタイム・クロック
- PCF2131: 水晶振動子搭載のナノパワー高精度RTC
インターフェース
汎用I/O (GPIO)
- PCAL6524: 超低電圧、レベル変換、24ビットFm+ I²Cバス/SMBus I/Oエキスパンダ
3.3 V/5 V IO CANトランシーバ
- TJA1057: 高速CANトランシーバ - Mantisファミリ
USBインターフェース
- PTN5110: USB PD TCPC PHY IC
センサ
I3C/I²Cデジタル温度センサ
- P3T1085UK: I3C/I2Cバス対応、±0.5°C精度デジタル温度センサ
パワーマネージメント
PMIC
- PF9453: PF9453：i.MX 91、i.MX 93、およびシンプルLinuxプラットフォーム向け低消費電力マルチレールPMIC
プロセッサ＆マイクロコントローラ
i.MX 9プロセッサ
- i.MX91: i.MX 91ファミリ - セキュアでエネルギー効率に優れ、数千ものエッジ・アプリケーションに不可欠なLinux®の機能を実現
特長
プロセッサ
- i.MX 91アプリケーション・プロセッサ
- Arm® Cortex®-A55 @1.4G
- EdgeLock®セキュア・エンクレーブ
メモリ
- 1 GB LPDDR4
- 16 GB eMMC5.1
- 256 MB NANDフラッシュ
- microSDスロット
ディスプレイとカメラのインターフェース
- パラレルRGB LCDインターフェース (2 x 20 EXPI)
- パラレル・カメラ・インターフェース (2 x 20 EXPI)
ワイヤレス
- M.2モジュール、NXP製Wi-Fi 6トライラジオIW610搭載
オーディオ
- オーディオ・ジャック
- 中品質サウンド (MQS) をサポート
- オーディオHAT (Hardware Attached on Top) ボードをサポート
- パルス密度変調 (PDM) MICアレイをサポート
コネクティビティ
- USB2.0 Type-Cコネクタ
- ギガビット・イーサネット (GbE) レジスタード・ジャック45 (RJ45)
- CAN (HDR)
- 2x20拡張インターフェース (EXPI)
- I²C HDR
- ADコンバータ (ADC) をサポート
デバッグ
- JTAG (Joint Test Action Group) コネクタ
- USB C経由の汎用非同期送受信回路 (UART)。
- 電力測定のサポート
購入オプション
IMX91LP4QSB-09
ドキュメント
クイック・リファレンス ドキュメンテーションの種類
4 ドキュメント
サポート情報 (2)
-
EU Declaration of Conformity for iMX91QSB[DECLARATION-OF-CONFORMITY-IMX91QSB]
-
EU Declaration of Conformity for 2LL M.2 Module[2LL-M2-DECLARATION-OF-CONFORMITY-RED]
ドキュメント (1)
-
IMX91LP4QSB-09 Board User Manual[UM12046]
ユーザ・ガイド (1)
-
Getting Started with IMX91QSB[GS-IMX91QSB]
